Paso 3: subconjuntos
Frente:

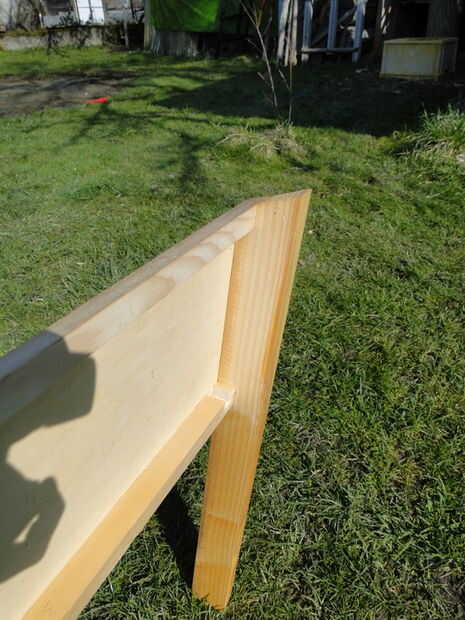

Listón de un inclinado 550mm y uno con ranuras en cola de Golondrina (Querlatten) equipadas en los cortes en las piernas más cortas (Beine) y pegan (verificación de la correcta orientación de los cortes de cola de golondrina!). Entonces Fije la madera contrachapada delantera (188mm) con clavos. Asegúrese de que las piernas son paralelas y la distancia interior es 500mm como mínimo.

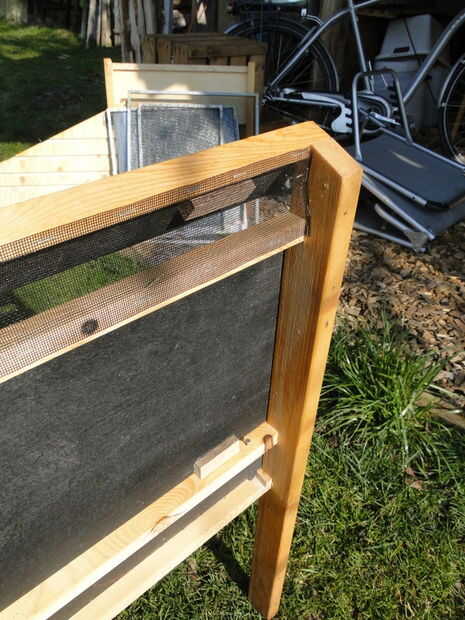

Lados: Piezas de la pantalla de la mosca en los orificios de la grapa.
Atrás:
Tomar uno inclinado, dos normales y dos listones con las ranuras de swallwtail (550mm) y pegamento en los cortes en las piernas más largas (Beine). Compruebe la correcta orientación de los cortes de cola de golondrina y asegúrese de que las piernas son paralelo y la distancia interior 500mm como mínimo.

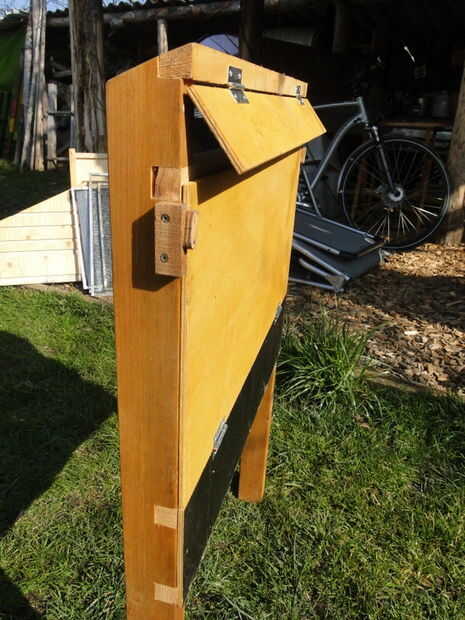

Ahora fije la parte inferior de la madera contrachapada (115mm) con clavos. Fijar las dos puertas (260mm y 58mm) con las bisagras. La puerta superior es para la regulación de la ventilación. Para poder ajustar la posición que se tiene que trabajar la articulación con el martillo o alicates para hacerlo bloquear ligeramente.
El pestillo de la puerta grande podía ser hecho por una pequeña pieza de madera fijada con un clavo, o encontrar una solución más inteligente.
Piso:

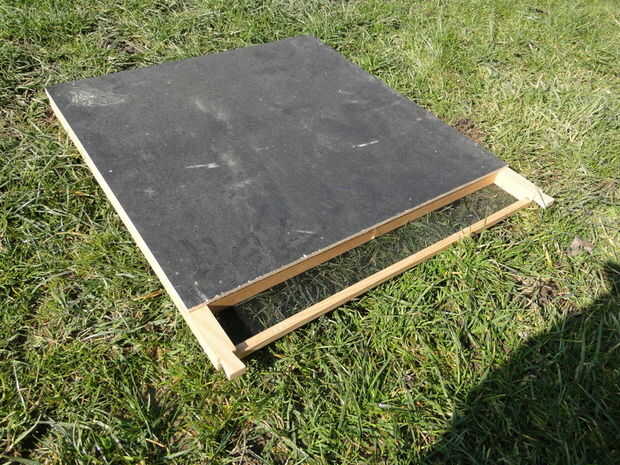

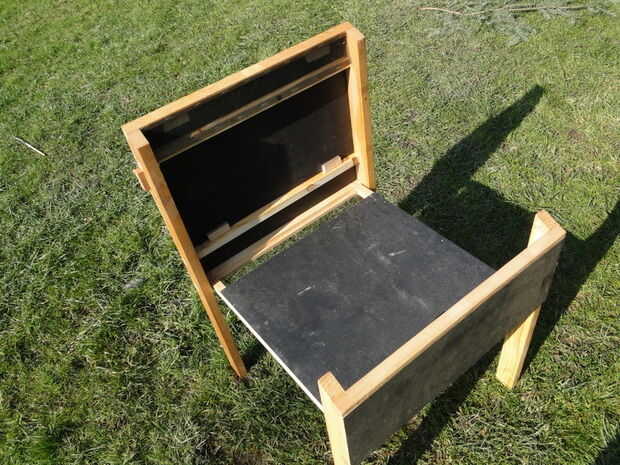

Pegar la más corta listón (490mm) entre los dos listones longitudinales (Längslatten, 570mm) ajuste la situe en todo el frente y espalda subconjuntos. (ver imágenes). Si se ajusta correctamente, uñas la madera del piso en los listones en el lugar correcto tomar la parte delantera y detrás lejos otra vez.

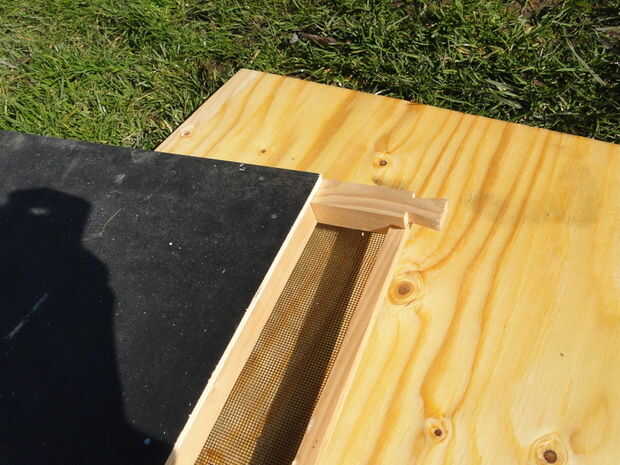

La diferencia aquí va a ser la abertura de ventilación inferior y debe ser cubierta por un pedazo de pantalla de la mosca. Para resolverlo más adecuadamente, puede agregar otro listón de 10x10m m como se puede ver en las imágenes.
Metal de hoja (Blech)
Doblar un borde ligeramente hacia arriba como se muestra en el dibujo y hacer 3 o 4 agujeros para fijar con tornillos.
Bandejas de rejilla (Gitterrahmen)

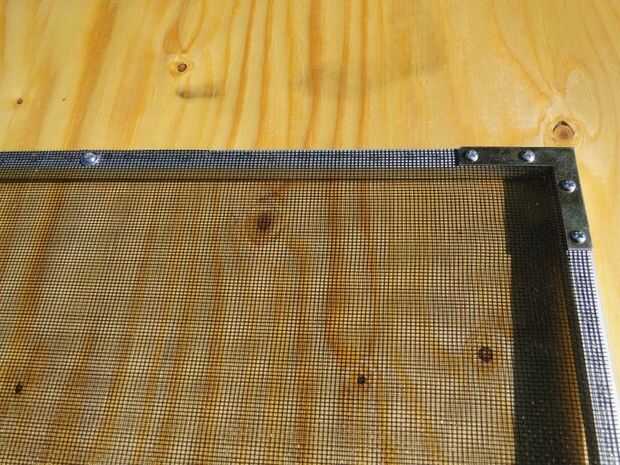

Organizar los tubos correctamente, coloque los ángulos en los bordes, marcan los agujeros y luego perforación previamente les (pequeño). Cortar la pantalla de la mosca, poner debajo de los ángulos y apriete los tornillos. Añadir otro tornillo con una arandela en el centro de cada lado para fijar mejor la pantalla de la mosca y si quieres además pegamento la pantalla en las barras de aluminio.
Antes de montar el cuadro, usted debe ahora tratantes todas las piezas de madera exterior con cierta preservación de la madera de montaje. He usado aceite de linaza hervido.
