Caja inútil cambiante luz mod (2 / 4 paso)

Paso 2: la soldadura todos juntos...

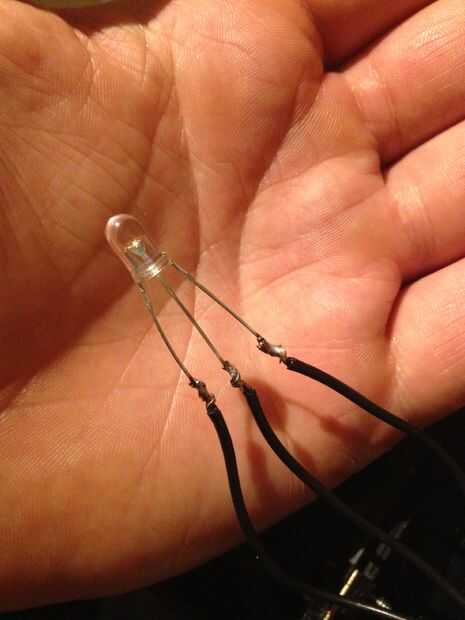

Ahora tienes sus partes listos puede empezar a poner juntos. Primero usted quiere soldar los cables en el LED. Un cable por la pierna de LED. Entonces una vez que se ordena puede soldar el otro extremo al interruptor de palanca. Esto debe ser o la cosa no enciende cómo queremos que. Por lo que el cable de LED mediano es nuestra tierra (Ground, negativo, neutro...) y los dos lados son cada uno de los colores. Uno rojo y uno azul. Así que si dio la pierna izquierda un voltaje y a tierra el centro encendían un color, entonces si usted cambió la tensión de alimentación a la pierna derecha se iluminará de otro color. Queremos que un color de luz al abrir la caja y el otro color de la luz en el cierre. Para ello tenemos que soldar el cable de tierra al conector superior derecha como se muestra en la imagen. Es la parte importante del camino. Ahora para los otros dos cables. Éstos van en la sección central del interruptor de cambio. Estos pueden ir de cualquier manera redonda así decidir que color quieres primero y soldarlos en el lugar. Si usted no está contento con él sólo tiene que cambiarlos redondos... fácil!
