Caja de refrigeración de PlayStation 3

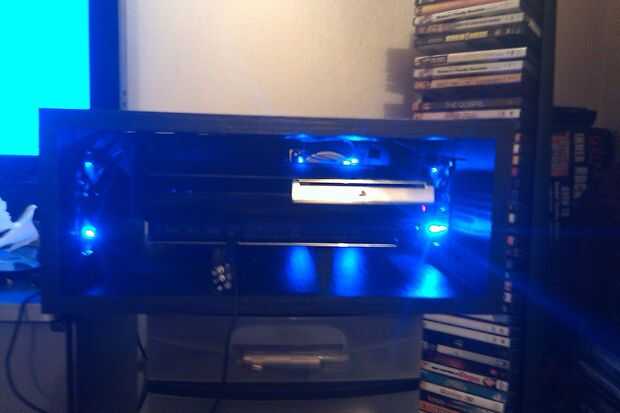

Hola a todos. Mi PS3 constantemente mantiene un sobrecalentamiento y darme YLOD. Así que decidí hacer un cuadro que le ayudará a hacer circular aire fresco alrededor de la PS3 y el aire caliente hacia fuera. Pasé una buena cantidad de tiempo de lluvia de ideas sobre este y anotar las medidas y poner las cosas en AutoCAD. Utilicé las medidas que hice porque quise la PS3 para tener 2 pulgadas de espacio libre alrededor de él. Esto es lo que he preferido, usted puede optar por hacer las cosas de manera diferente.

Lo que se necesita:

(Nota: medí la madera cómo quería las piezas a poner cuando se completó el cuadro. Números con un ' * ' por sólo significa el grueso de la madera. Utilicé madera gruesa en 1, que se mide realmente en.75 pulgadas.)

MATERIALES:
-2 x piezas de madera medida (L x W x H) -> 18 5/16 x 15 9/16 en x 1 en *
-2 x piezas de madera medida (L x W x H) -> 14 13/16 pulg x 1 pulg * x 6 3/8 en
-1 pedazo de madera de x medida (L x W x H) -> 18 5/16 x 1 en * x 6 3/8 en
-2 x piezas de madera medida (L x W x H) -> 8 en x 1 * x 1 1/4 en
-3 x 80 o 120 Fans de caso (opcional 4)
-1 x adaptador de 12v DC (amperios. tiene que ser 1A o superior)
-1 x interruptor de encendido/apagado
-1 x filtro de ventilador
-Cinta de aislar
-Aislar la envoltura de alambre o cable de altavoz
-Pintar a brocha y pintura o Stain(optional)
-Los tornillos (1 1/4 in)

HERRAMIENTAS:
-Strippers de tenazas
-Soldador w/soldadura
-Taladro con brocas
-Algunos tipo de sierra para cortar la madera (Sierra de mesa, sierras, etc.)
-Cinta métrica o regla (que mide 1/16s o 1/8s)

(Imágenes pueden ser un poco pequeñas en el sitio, así que les enlazo para ver más grande)
http://www.4shared.com/Photo/v8nRC2EI/ps3back.html
http://www.4shared.com/Photo/uOFQ3QoP/ps3front.html
http://www.4shared.com/Photo/uhez-x66/ps3leftright.html
http://www.4shared.com/Photo/bt6tHbPt/ps3overhead.html

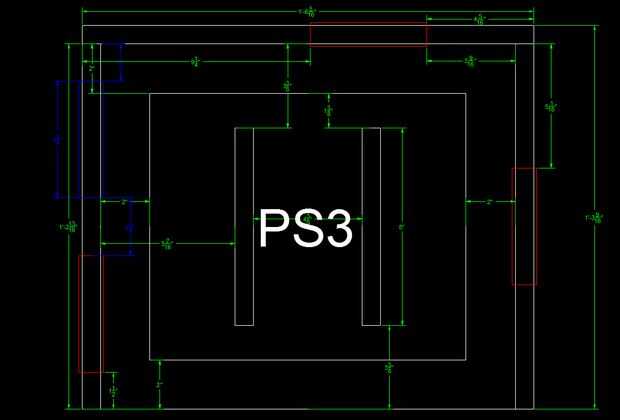

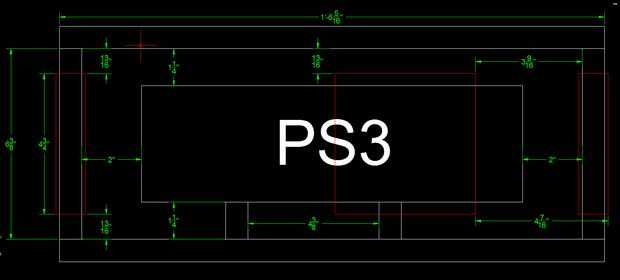

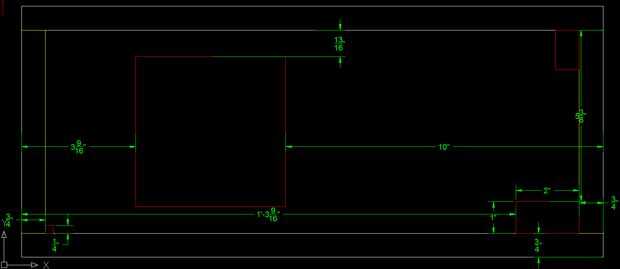

Hice todos mis medidas en AutoCAD, así que si lo tienes, entonces aquí está el archivo DWG para que usted mire.  http://www.4shared.com/Photo/BXcSN46e/ps3_measurements.html

No soy responsable de ningún daño o dolor causado. Tenga cuidado durante el trabajo. DV 12V no matarte pero es bastante de un choque que te hacen decir ¡ ay!.
