Caja de Pandora - jugador de una Radio por Internet con un Pi de frambuesa! (5 / 10 paso)

Paso 5: Configuración del Hardware

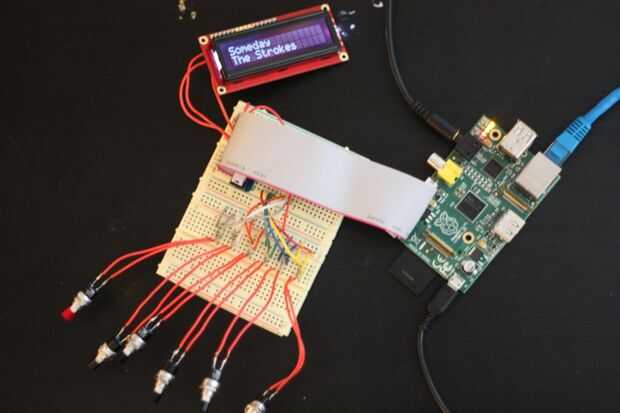

Hay cuatro componentes principales que necesitan ser conectados: la Raspberry Pi, el tablero de arranque T-Zapatero, el módulo LCD serie y los seis pulsadores. El Pi debe no conectarse a la fuente de alimentación durante estos pasos en caso de que haz cruzados los cables.

Aunque no es absolutamente necesario, el hace T-Zapatero trabajando con pines GPIO de la frambuesa Pi mucho más simples. Una instalación es necesaria para el tablero de arranque (las instrucciones para ello están disponibles en: http://www.adafruit.com/blog/2012/11/16/new-product-adafruit-pi-t-cobbler-breakout-kit-for-raspberry-pi/)

Es importante conectar el cable de cinta la dirección correcta. En el Pi, la línea roja del cable de cinta debe fijarse más cercano a la tarjeta SD (de conector de vídeo compuesto amarillo).

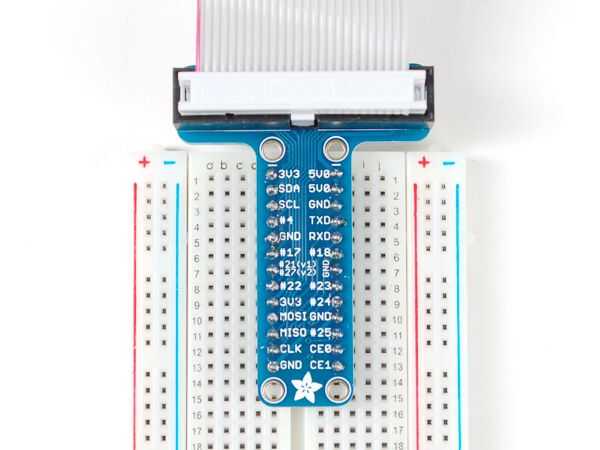

Una vez conectado el cable de cinta para Raspberry Pi, el zapatero T debe colocarse en un protoboard como se muestra en la segunda imagen.
