Caja de Navidad: Arduino/ioBridge internet controla luces de Navidad y show musical (5 / 7 paso)

Paso 5: Transmisor de FM

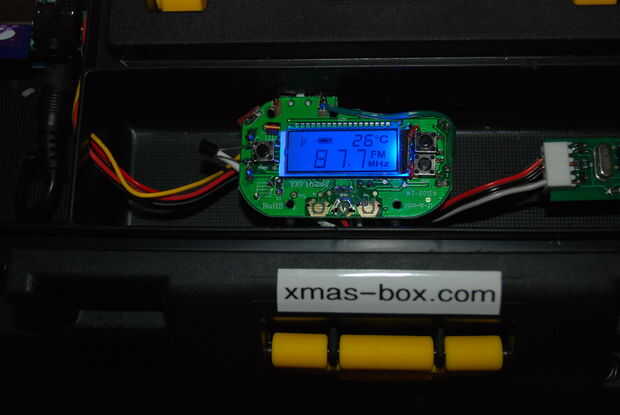

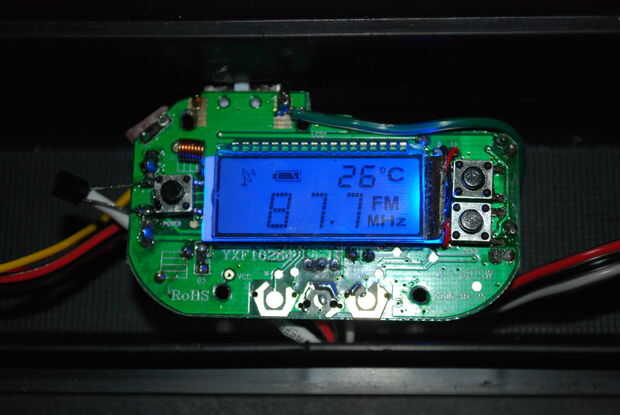

Tenía la esperanza de encontrar un Belkin TuneCast II ya he encontrado un montón de información en línea (incluyendo este instructable) pero tuve que conformarme con el Transmisor de FM Digital PPA y funcionó bastante bien! Las modificaciones sólo que tuve que hacer fueron a desoldar la clavija mini estérea y conectar 2 cables desde la salida de altavoz del escudo de onda y desoldar la clavija mini barril para alimentar directamente el Arduino.

Estoy alimentando el transmisor de FM con los 5v que sale de la Arduino. Esto probablemente no sería una buena idea si estaba alimentando el Arduino con una batería de 9v pero ya que estoy usando una verruga de la pared no estoy demasiado preocupado.

Yo estoy pasando por alto el interruptor de encendido/apagado Conectando un transistor 2N2222 conectado a un resistor de k 10 procedente de una salida de Arduino digital. Para encender sólo enviar un rápido demora/alto-bajo y eso es todo necesito empezar el transmisor FM.

Yo también había soldado un cable de antena a la tierra de la clavija de alimentación batería.
