Paso 2: Configuración de relé
Usted estará tratando con corriente alterna. Si no te sientes cómoda o no estás seguro de cómo manejar los AC, por favor consulte a un electricista antes de empezar a conectar los relés.
----------------------------------------------------------------------------------------------------------------------------------------

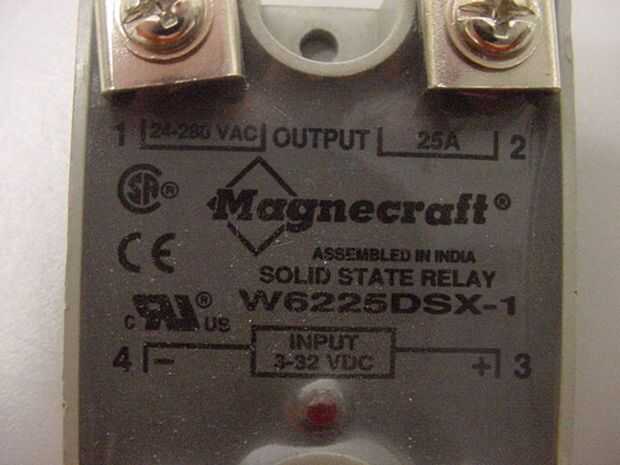

Una gran ventaja de la utilización de relés de estado sólido en lugar de relés mecánicos es que no tuve que añadir cualquier resistencias, diodos o transistores. También ya que no existe ninguna dependencia mecánica la conmutación será más suave. Yo aconsejaría usar un protoboard con 1 k resistencias y LEDs de diferente color durante su prototipos. Luego cuando esté listo puede usar el SSRs y luces de Navidad real.
Las conexiones son bastante sencillos. Daisy encadenados al suelo desde el Arduino a cada uno de los 8 relés de estado sólido. 8 salidas digitales del Arduino se conectaron cada positivo de los 8 relés de estado sólido.

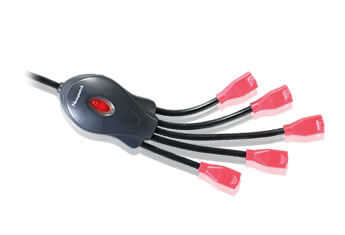

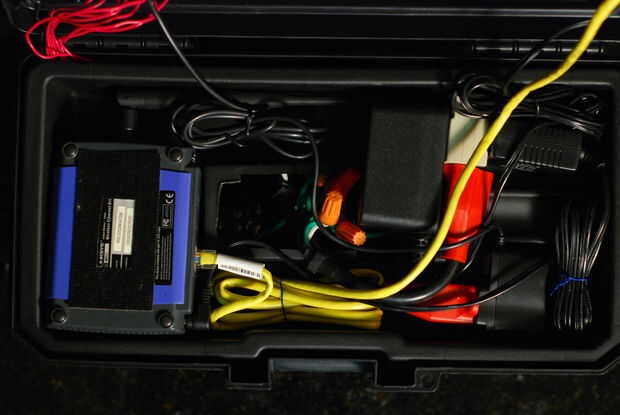

He destripado el PowerSquid multiplicador de energía y había quitado las salidas salidas 10 (5 por PowerSquid) así como los enchufes de AC. 5 tomas de salida se unieron muy bien atado así que corte uno de cada uno que utiliza para alimentar el arduino, ioBridge y el puente de Wifi.

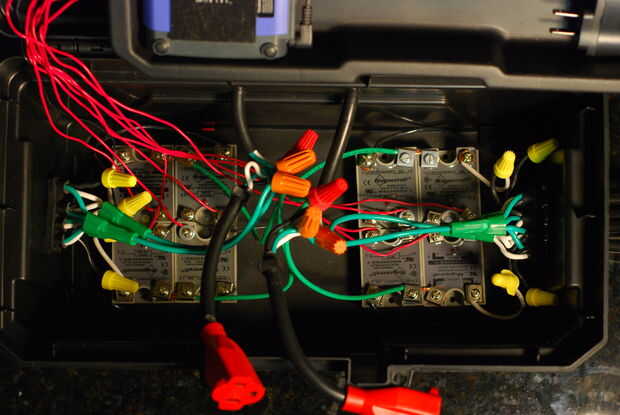

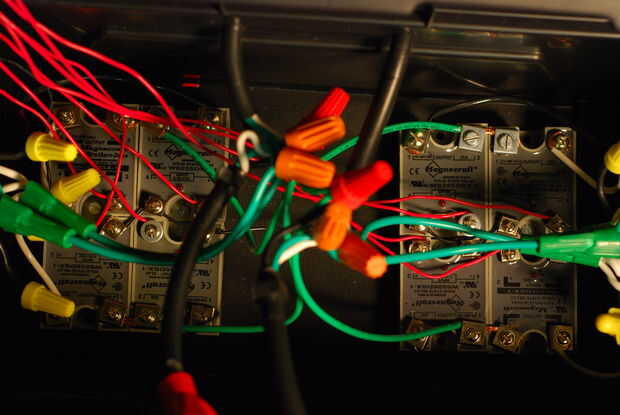

Conecté todos los neutros (blanco) juntos, todos los motivos (verde) y luego tomé el Live (negro) y Margarita a cada uno de los 8 relés de estado sólido. Entonces alambré individualmente que cada SSR en vivo hilos de uno de los 8 puntos de venta.
He decidido tener dos enchufes de energía para hacer el cableado un poco más agradable y menos voluminosos. Así que básicamente los ress en la izquierda están conectados a una toma de corriente y el SSRs sobre el derecho a la otra.
