Paso 7: Diseñar: organizar las piezas en Inkscape
Ahora que ya tenemos el archivo maestro de Inkscape con todas las piezas de la caja de la joyería en él, tenemos que separar las partes en documentos individuales. Ya he hecho esto y guardado los archivos en el paso #1 donde puede descargarse. Hay un archivo de plantilla en el paquete que tiene un borde amarillo que es igual al tamaño de mi cama de Cortadoras Láser (500x300mm). Modificar para adaptarse a su cortador láser si usted lo necesita.
En lugar de llenar hojas llenas de varias partes y luego cortarlos hacia fuera, opté por cortar por separado cada sección de la caja. Mis archivos son los siguientes:

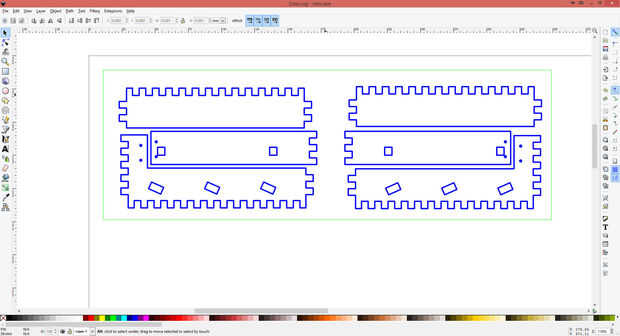

Back_Panels.SVG: contiene las dos piezas de la espalda de la caja de joyería. Ha añadido agujeros para la bisagra de latón de 1".
Bottom.SVG: contiene la pieza de fondo solo para la caja de la joyería. Esta pieza no tiene grabados.
Front_Panels.SVG: estas piezas tienen grabados en tanto la parte superior de la tapa y la base delantera de la caja de la joyería. Estas son las dos piezas que conforman el frente de la caja.
Hinged_Drawers.SVG: estas piezas conforman los cajones con bisagras en la base de la caja de la joyería. Se asegurará a las piezas laterales.
Inside_Wings.SVG: Estas piezas tienen grabados en la parte posterior y un borde pegado en el frente. En el interior de la tapa y gire hacia fuera.

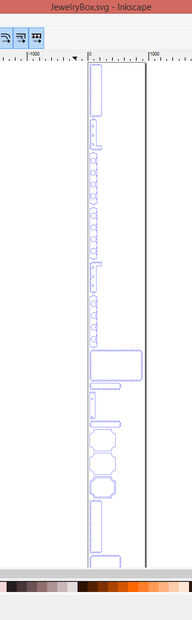

Jewelry_Box.SVG: este contiene todas las piezas juntas. Este es el archivo principal que tiene todas las piezas de la caja de la joyería y es el archivo creado a partir del plugin de sketchup a svg.
Lid_Top.SVG: este contiene la parte superior de la tapa que más tarde ser grabada. También tendremos que grabar más adelante la parte inferior de la tapa con la foto seleccionada y el corazón que rodea la foto (más sobre esto más adelante).
Racks.SVG: este fichero contiene todas las tres parrillas que están dentro de la parte inferior de la caja. No hay ningún grabado en éstos y simplemente se recortan.
Rack_Back.SVG: esta pieza se corta de 1/32" basswood (funcionará cualquier madera) y se pega a la parte posterior de los estantes. Esto impide que la joyería caer a través de las formas en los estantes. Observe que este archivo no está en las fotos de CAD Sketchup o el archivo de piezas de Inkscape. He agregado al archivo principal de Sketchup ahora aunque.
Sides.SVG: contiene las tres piezas a cada lado de la caja de la joyería. Ya tiene orificios para las 3/4" latón bisagras que usé. Los orificios piloto pueden ser eliminados o movidos alrededor por el comando F2 en Inkscape, es decir si uno está usando una bisagra diferente con diferentes dimensiones.
Hay algunos otros archivos que no he listado aquí y se encuentran en la carpeta otra en el archivo zip. Son sólo pequeño corte para almohadillas de espuma y tela (más sobre esto más adelante). Ahora pasemos a lo grabado de cosas!
