Caja de joyería de madera corte láser (5 / 19 paso)

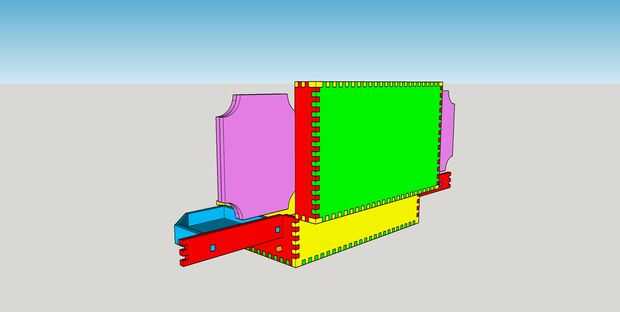

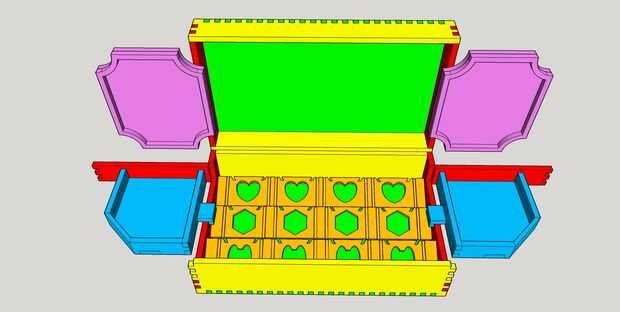

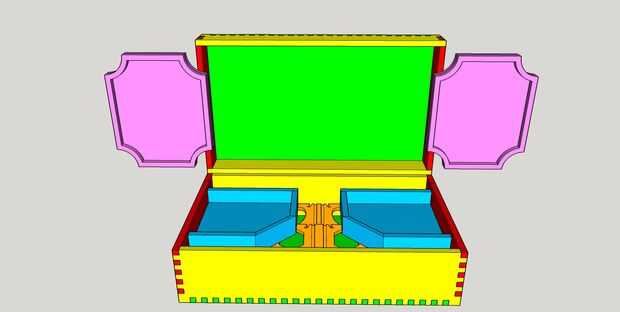

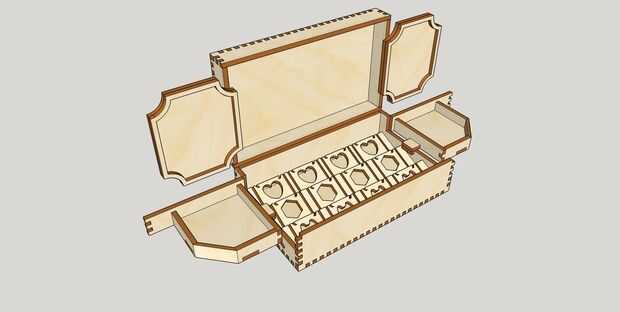

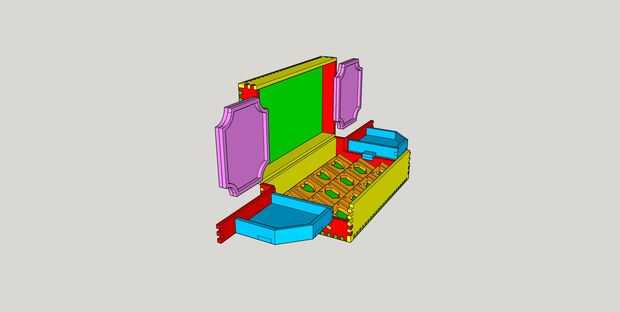

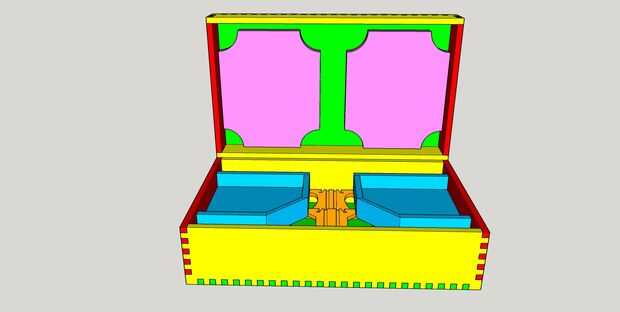

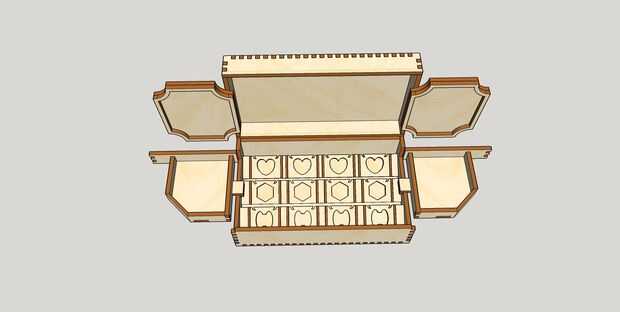

Paso 5: Diseño: creación de la caja en Sketchup

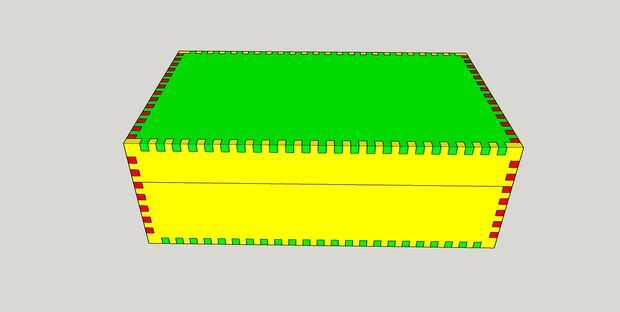

La caja cerrada tiene un tamaño final de 145mm de ancho y 245mm de largo y 75mm de alto. Se me ocurrió con este tamaño por decidir en la cantidad de joyas que quería montar en la caja, qué tan grande serían las alas plegables y cuánto espacio los paneles plegable debajo de la tapa sería necesario para permitir que el cuadro de cierre y todavía pendientes de ser conservados entre los paneles y la parte superior de la caja.

Originalmente tenía las bisagras para las alas dentro de la caja con sólo la pequeña parte posterior de la bisagra sobresale, pero me encontré con problemas de poder fijar las bisagras firmemente bastante con solo 5mm de la madera contrachapada para hundir los tornillos pequeños en. Además de eso, son grabados en el lado externo de las alas que tenía realmente mucho menos de 5mm de espesor como algunos de los diseños graban a mitad de camino en la madera contrachapada.

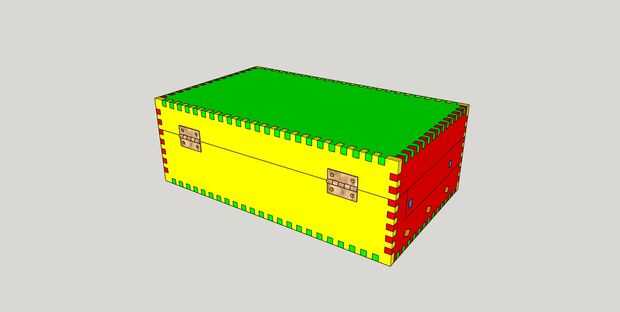

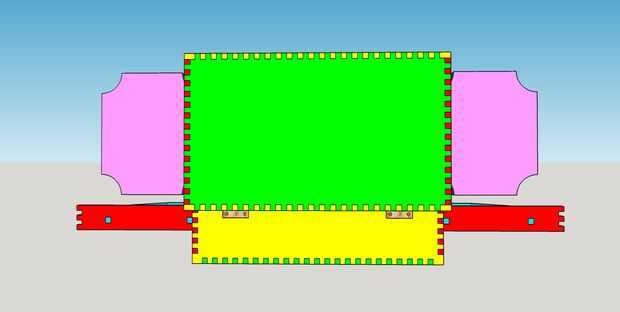

Finalmente desechado esa idea y luego Diseñé y cortar nuevos paneles laterales que tenía las bisagras en el exterior. La única razón que podría justificar poner las bisagras en la parte exterior de la caja era porque yo no estaba haciendo una bloqueo caja de joyería. Aún así, esa parte del proyecto todavía errores me. ;)
