Caja de exposición UV LED (25 / 26 paso)

Paso 25: prueba

Puede comprobar todo está bien por conectar un banco de PSU y subir poco a poco la tensión. También puede comprobar el voltaje de le fuente de alimentación. Cuando estés seguro de que todo es correcto enchúfelo y enciéndalo.

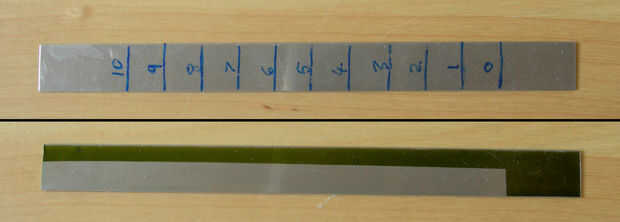

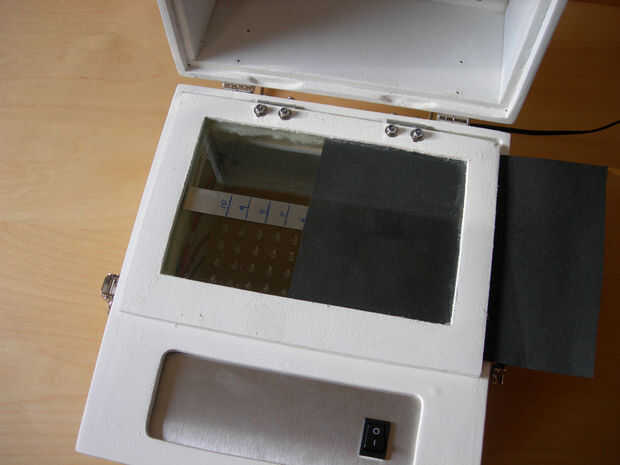

Nota de seguridad! No mire directamente los LEDs UV. La luz ultravioleta es nociva para los ojos. También es una buena idea para conseguir unas gafas láser, estos deben bloquear toda la luz por debajo de 532nm. Para tener una idea de la cantidad de tiempo debe exponer su PCB para que puede hacer una prueba de exposición. Cubra un pedazo de chatarra con foto resistir en un lado y marca de minutos por el otro. Luego con un pedazo de la máscara de la tarjeta del metal exponer durante 1 minuto después de mover la tarjeta a la siguiente, marca exponer durante otro minuto y continuar hasta llegar al final. Recuerde que desde la marca de 10 minutos y abajo.
