Caja de Control de ignición de pirotecnia (6 / 10 paso)

Paso 6: conectar el Cat5

a continuación, conecte el otro lado de los interruptores a los conectores Cat 5.

He logrado esto con segmentos cortos de cable Cat 5.

En los conectores Cat 5, terminar los cables en los terminales de color sólidos sólo después de algún tipo de orden que usted tendrá que seguir utilizando a lo largo.
Ejemplo
1-azul
2-naranja
3-verde
4-marrón

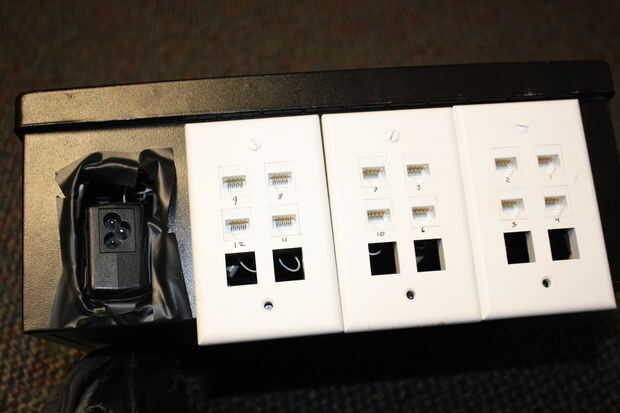

La última foto muestra cómo arreglé los conectores

Dependiendo de los terminales, puede ser capaz de encajar en su lugar ahora. (Compruebe que el siguiente paso.)

El lado negativo se llenará en los terminales de rayas.
