Caja de bobina con bisagras (6 / 9 paso)

Paso 6: Afinando el diseño

Una vez que la bisagra de la bobina en su lugar, noté un par de cosas acerca de mi diseño que quería modificar, así que estaba feliz que no pegué mi caja juntos todavía!

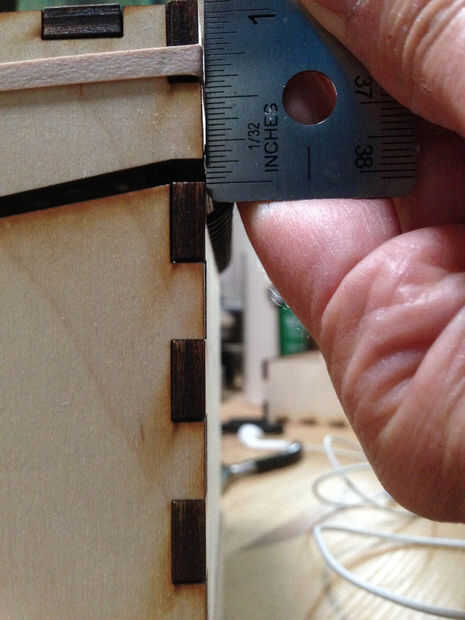

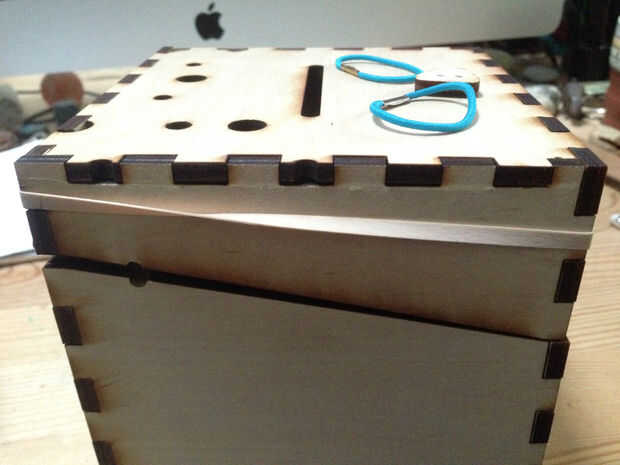

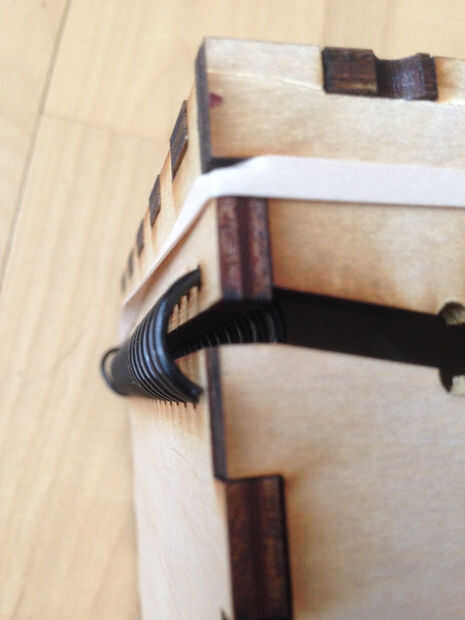

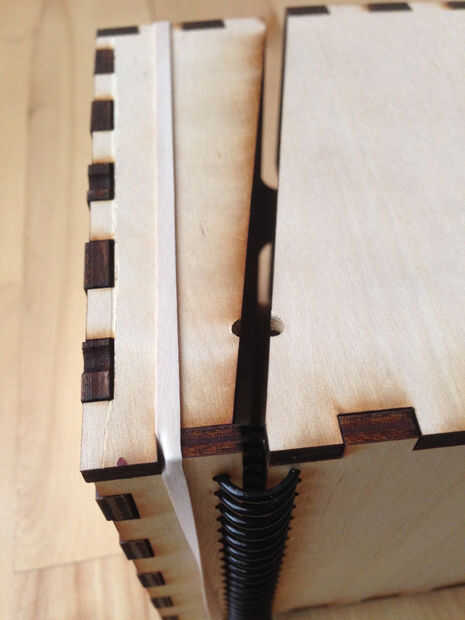

El tamaño de la bobina y la distancia entre las dos hileras de agujeros, creó un espacio de aproximadamente 1/8" en la parte posterior. Esto realmente era perfecto espacio para la bisagra. Funcionó muy bien y no Haz ligado en todo. Sin embargo, significó que la frente y los lados de la caja no se alineen correctamente (foto). Para solucionar esto, volví a mi diseño y añade un 1/8" hacia el frente y lados de la tapa de la caja y quitado un cuadrado de 1/8" en una esquina en la parte posterior de un lado de la tapa, para permitir que la bisagra continuar a trabajar bien y ser simétrico con el otro lado.

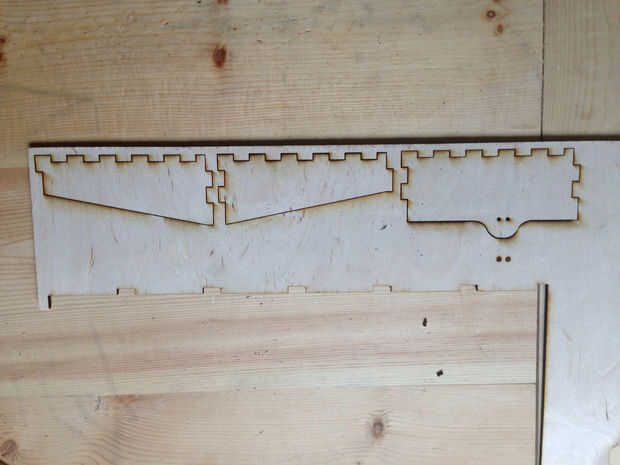

Luego corte a las tres piezas.

Las caras nuevas están en una capa separada en el archivo de diseño.
