Caja azul de Arduino 12-modo - Introducción (5 / 5 paso)

Paso 5: Links de descarga documentación Software y construcción

Enlace de descarga para el software de Arduino más reciente y documentación: Link de descarga, o descarga el software, las bibliotecas y la documentación del paquete en un archivo zip conveniente directamente en Instructables en el final de este paso.

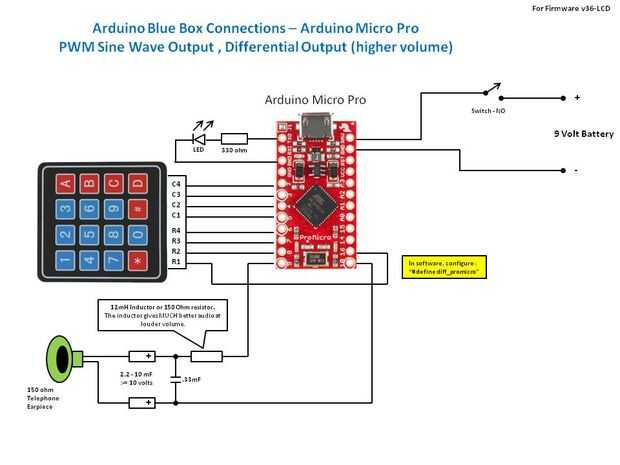

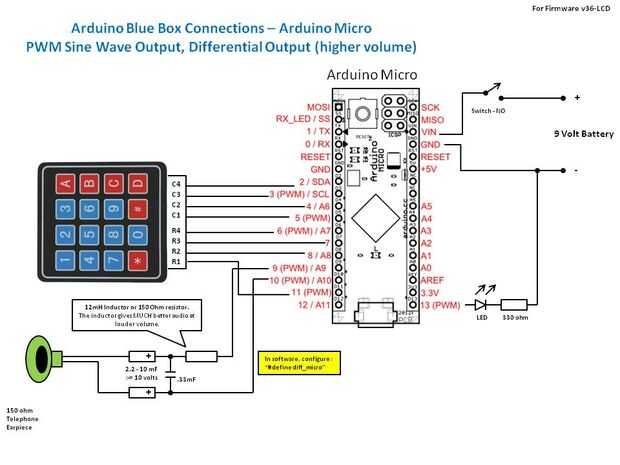

Tenga en cuenta que el hardware y el código están diseñados para funcionar sólo con las nuevas placas de arquitectura Arduino Leonardo que el Atmega 32U4 chip. Más viejos tableros Arduino Uno-estilo no funcionará.

La caja azul utiliza las bibliotecas de Arduino IDE estándar, además de algunas bibliotecas personalizadas que están incluidos en la distribución de software compresión .zip Archivos. Estas bibliotecas deben instalarse antes de configurar y compilar el software.

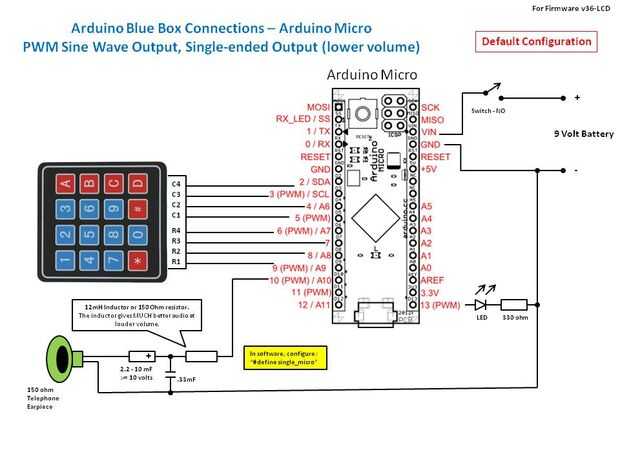

El software debe configurarse sin comentar el correcto "#define" declaraciones al principio del código, para que coincida con la configuración del hardware utilizada. Consulte el manual para más detalles.

Videos adicionales que ponen de relieve el funcionamiento de los diferentes modos están en mi canal de YouTube en: https://www.youtube.com/user/df9999999999/videos

ACTUALIZACIÓN DE FIRMWARE! 10/2/2015

He añadido un pequeño cambio a la definición de tabla de onda sinusoidal que impedía que el código compila con los nuevos Arduino IDEs. La tabla de seno se almacena en la memoria de programa. IDEs nuevo requiere la palabra clave "const" antes de la definición de la matriz de tabla.

El archivo .zip aquí así como en el link de descarga ya contiene este cambio. No hay otros cambios en el código, por lo que la versión sigue siendo la misma.
