Cadena humor-luz mediante LEDs RGB de alta potencia (8 / 11 paso)

Paso 8: Poner todo junto

Ahora es el momento de montar la electrónica en los tazones de madera.

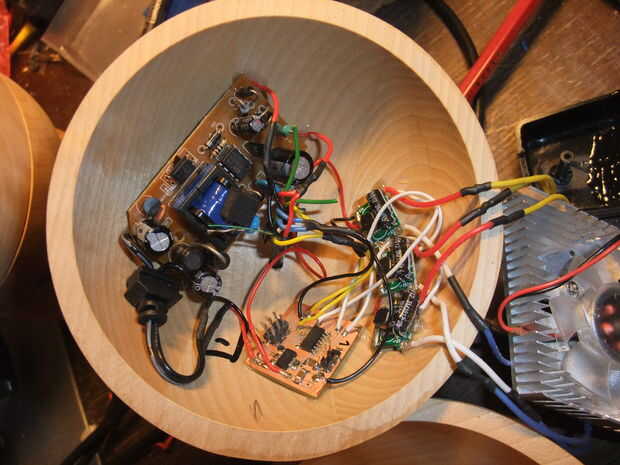

Me arregló los componentes electrónicos en la parte inferior de la mitad de la lámpara y utiliza pegamento caliente para darle una solución rápida. El pegamento caliente sin embargo se convertirá en suave cuando la lámpara se calienta, usé además pegamento epoxi. Silicón puede utilizarse también, aquí, en lugar de epoxi.

Asegúrese que la fuente de alimentación de 12V, incluso cuando la parte superior se pone encendido. Nada debe quedar fuera de la vasija (más de unos pocos milímetros que es).

Poner el reflector en la parte superior de la lámpara y fijarla con algún epoxi. No poner todo en el vidrio de la cubierta, que es el paso muy muy pasado, después de que la lámpara fue probada y funciona ya que no puedes limpiar cualquier residuo o polvo después de que el vidrio ha sido pegado y tendrá cosas en el reflector en caso de que necesite quitar el LED más tarde (para fijar o ajustar/centrar o lo que sea).

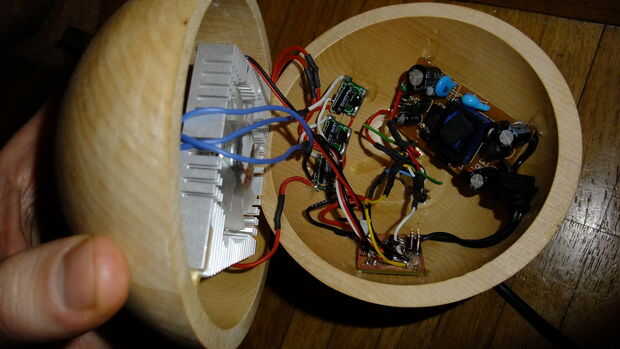

Con el reflector en el lugar y toda la electrónica en la parte inferior asegurado, ahora puede colocar el disipador de calor con el LED y la cámara de mezcla en el reflector. El espaciador de plástico que he mencionado anteriormente ahora viene muy bien como en mi caso las dos piezas encajan justo y se centran. Estoy seguro que se rellena la figura hacia fuera una manera de centrar. Sólo no aplicar mucha fuerza en la cámara de mezcla, rompe muy fácilmente de lo LED y tendrás que volver a pegarla.
Después de que el disipador de calor está montado en la parte superior, usted puede notar que lo único que sostiene es la cámara de mezcla. Añadí dos piezas de madera para exteriores costillas del disipador de calor y pegado a la taza, las piezas de madera que actúa como un puente para la gran brecha entre el tazón de fuente y disipador de calor. Después de que el pegamento se endurece, es bastante rígida, pero todavía no debe caer o lanzar alrededor.

OK, así que ahora usted tiene una lámpara terminada, lo único que falta es el cable de conexión a 230 v y la señal master.

Para mí, la lámpara principal fue la más difícil de montar, porque utiliza una placa arduino grande y tuvo que cortar algunas aristas de la PCB para que se ajuste. Utilizar un Arduino Nano y tendrás menos problemas. Voy a explicar cómo conectar el tablero principal en el paso siguiente.
