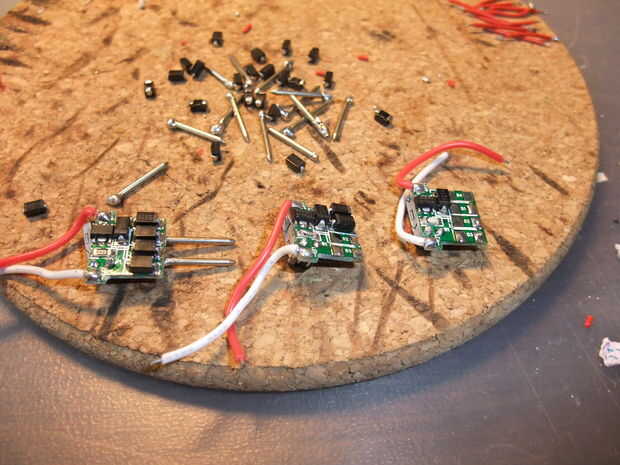

Paso 1: Circuito de LED preparación
-las dos patillas del conector
-los diodos de cuatro rectificador (utilice el soldador en posición de poder más alta)
Asegúrese de que no quitar el diodo del circuito conductor descender (uno al lado del IC poco)
Conectar tres de ellos juntos conectando las líneas de 12V y las líneas de tierra. Utilice un multímetro para encontrar los pads de soldadura (donde se sueldan los diodos) la imagen muestra el 12V conectado con un cable rojo y el GND conectado con cable de cobre desnudo.
A cada conductor, conecte un cable de señal para el controlador IC en la patilla número 3, uno al lado del borde de la placa de circuito. Si no se utilizan para soldar SMD, esto puede ser un poco complicado dado que las pastillas son pequeñas en comparación con a través del orificio de soldadura.

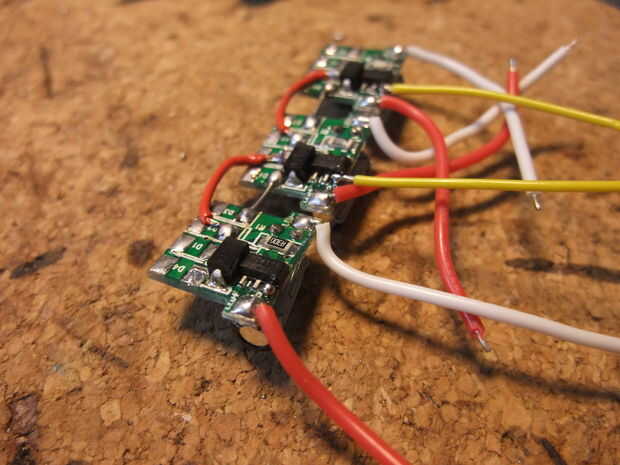

Ahora usted debe tener tres conductores conexión entre sí, dos cables que sale de la fuente de 12V, tres cables de entrada de señal y seis cables para conectar a los LEDs.
Conecte los cables de salida de controladores tho los LEDs. Lo hice por primera soldadura unos 10cm de cable a cada LED almohadilla de conexión y luego soldar estas al rojo y tubería del encogimiento del cables blancos de los drivers y la adición de calor. Para saber que tecla del LED es el ánodo y el cátodo utiliza una alimentación regulada de la fuente con un límite de corriente de 10 mA y un voltaje de 6V. También puede utilizar una batería de 9V para hacer esto. Puede destruir los LED mediante la aplicación de un voltaje inverso superior a 4V por LED pero con tres en serie, 9V debe estar bien (ninguna garantía aunque). Cuidado con la batería de 9V, el LED es muy brillante (y quemar si se aplica durante más de unos segundos).
La prueba del diodo del multímetro no funcionó para mí, la tensión fue demasiado baja para los LEDs de tres series conectados.
Hay un pequeño agujero en uno de almohadilla soldar los LEDs que creo que marca el lado kathode pero no estoy seguro ya y no tengo ningún repuesto LED para probar que, lo siento.
Asegúrese de que la longitud de los cables de lo LED a la placa de circuito es suficiente para ir más adelante en el disipador de calor y en la parte inferior de la lámpara. He utilizado cables de unos 15cm de longitud.
Siempre utilice el mismo orden y saber qué color es que cuando conecta los controladores o tendrá que ordenar los colores más adelante!
OK, así que ahora tienes connecteds al conductor que los LEDs. Si tienes a mano una fuente de alimentación de 12V, se puede probar. Si ninguna señal se aplica a los cables de señal PWM, los conductores van a brillo completo. También puede conectar un potenciómetro a la señal de entrada para ajustar el brillo (por lo menos la hoja de datos dice así) de cada canal. No intente probar extensivamente ahora, los LEDs no pueden manejar el calor sin el disipador de calor. Así que vamos a colocarlo...
