Paso 1: Crear el archivo de Cad

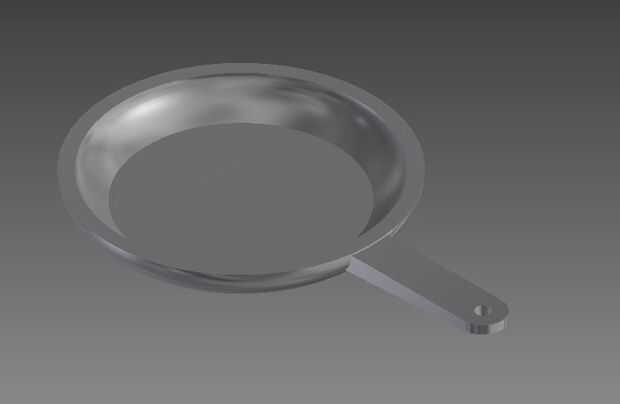

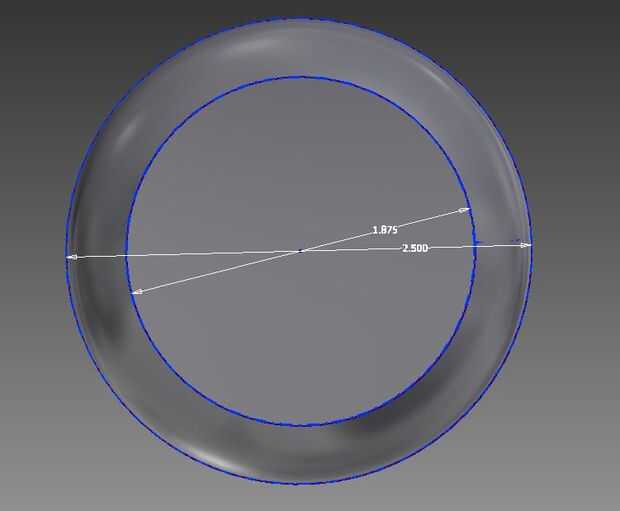

1. comencé por crear una operación de loft. Un loft es un tipo de operación donde se crea un modelo sólido mediante la conexión de los puntos de dos bocetos diferentes juntos (ver la primera foto). En este caso, los dos bocetos son el perfil de la parte superior y la parte inferior del boceto.

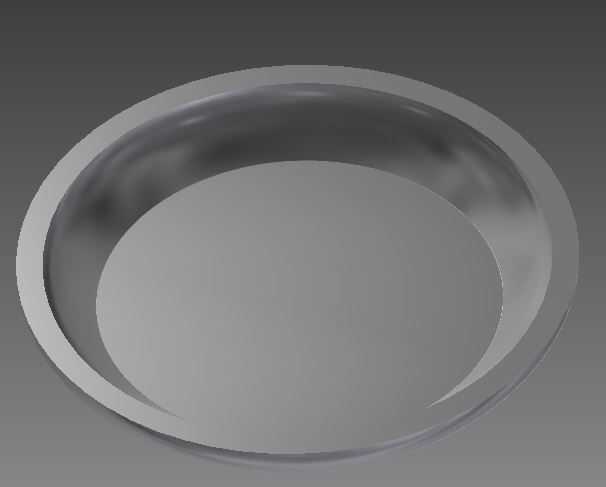

2. a continuación, utilizar una operación de shell en la parte superior de la bandeja. Una operación de shell talla hacia fuera la pieza retirando todo el material excepto en un pequeño margen por la pared exterior (figura dos)

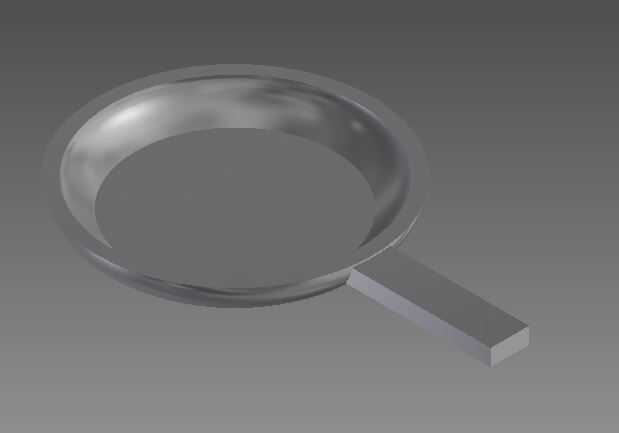

3. a continuación, crear el mango. Esto se hace mediante el uso de algunas operaciones de extrusión. Una extrusión es una operación donde tomamos un dibujo 2-D y tire de ella en 3d. Primero dibujo un cuadrado a ubicaciones desde el lado de la cacerola. Esto se convertirá en la sección transversal del mango. Entonces saca esta plaza para cubrir el borde de la olla en una dirección y una distancia fija en la otra dirección (cuadro 3).
4. ahora, usar la operación de extrusión un par de veces más para cortar detalles en el mango. Ronda final y cortar una forma cónica en la parte inferior.

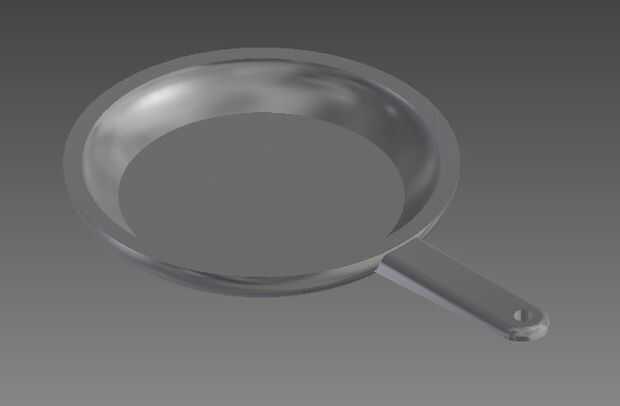

5. por último, añadir filetes (cantos curvos) a la manija inferior y donde creo se ve mejor y terminar el archivo.
