Cables RCA personalizados (3 / 7 paso)

Paso 3: Soldar los extremos de los

El diente del hombre termina en la ficha de metal más cortos por lo general, este es el hilo de "datos". El tubo exterior de la mujer termina en la ficha más con el collar. Por lo general, este es el cable a tierra que protege los datos.

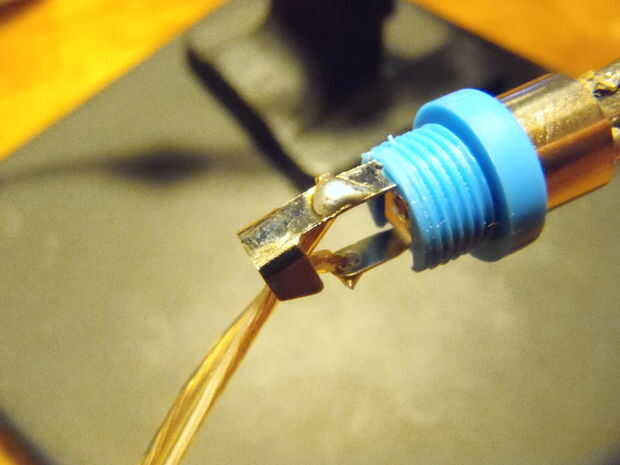

Si su cable tiene una marca en un lado, entonces esto será más fácil. Tome el cable sin marcar y colócala en el orificio pequeño de la lengüeta metálica más corto desde el interior. Doble el cable alrededor de la ficha un poco, y pueden ser soldada en su lugar. Entonces, usted debe cortar el resto de los cables expuestos.

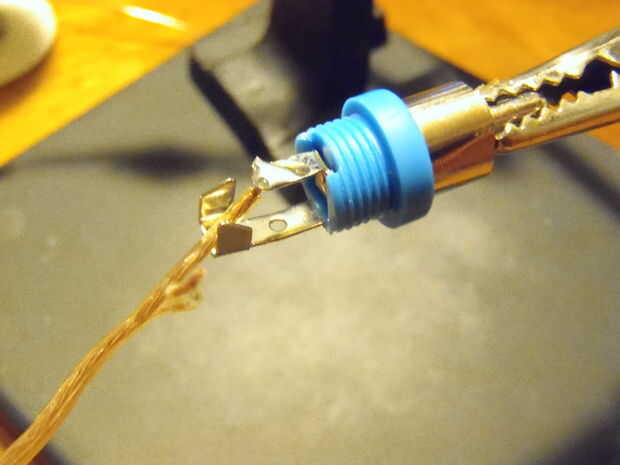

Ahora, tome el cable marcado y hacer lo mismo con la lengüeta metálica más.

Tenga cuidado... sobrecalentamiento cualquiera de las pestañas puede derretir el plástico de la vivienda, causando los hilos a deformar. Esto puede hacer que atornillar en la parte posterior cubierta difícil!
