Para hacer el alambre del embalaje herramientas más asequibles para los aficionados a los hobbys.
Para demostrar cuán fácil ideas podrían hacerse realidad en TechShop.
Fondo:
¿Qué es envolviendo el alambre? Es una manera de hacer la conexión sin utilizar soldadura.
Trabajo y diseño Descripción:
Importados forma el Hex de un pedacito de destornillador de GrabCAD.
Entonces modifiqué la punta. Es este simple. Las herramientas de la envoltura de alambre están hechas para ser envasado en sentido horario o antihorario. Sería claro con el CAD dibujo (para añadir).
La dimensión CAD ilustra el concepto completo. El templar de dimensión parte final es el usuario. Todavía estoy aprendiendo hacer agujeros 'perfectos', especialmente muy diminutos agujeros usando Bot Maker - Replicator 2.
Fui a una tienda local y comprar uno. Ser nuevo en herramientas del abrigo del alambre, yo no sabía qué comprobar. Me ha decepcionado que la tienda sólo vende herramienta de envoltura de alambre AWG #30. Creo que entusiasta utilice sobre todo AWG 18 a 24 #22 es más común de cable sólido para protoboard y #18 trenzado para cables flexibles de salto.
Resultado:
Después de algunos ensayos sobre el Bot Maker, tengo una unidad funcional. Fui capaz de alambre AWG #18 trenzado de los cables de un encabezados femenina con piernas largas diseñadas para envolver alambre de envoltura. La conexión es muy fuerte. Puedo hacer de diferentes tamaños y mantener mi caja de herramientas. El material PLA es tan rígido. Creo que esta herramienta podría durar mucho tiempo.
Probado conductores sólidos del AWG #22 y que pude envolver alrededor de las patas del LED. Primero extiende las piernas para darle algo de espacio para los cables circundar. Para los encabezados de perno alambre abrigo largos de la pierna, sólo podríamos utilizar los cables trenzados más flexibles. Los que se muestran en el cuadro son los cables AWG #18 trenzado. Es necesario retorcer la hebra fina en primer lugar, antes de insertar la herramienta de envoltura de alambre.
Proceso de embalaje del alambre:

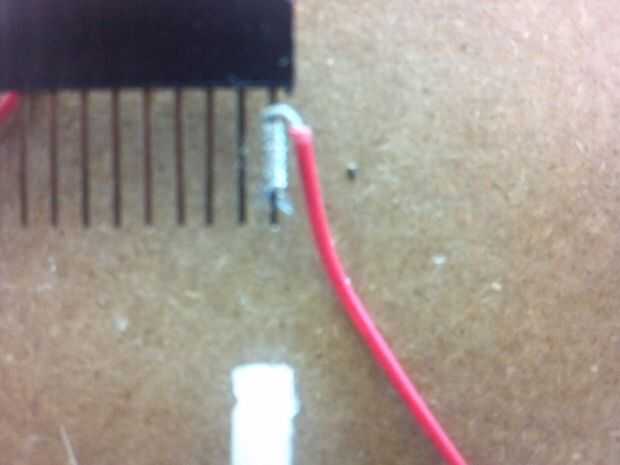

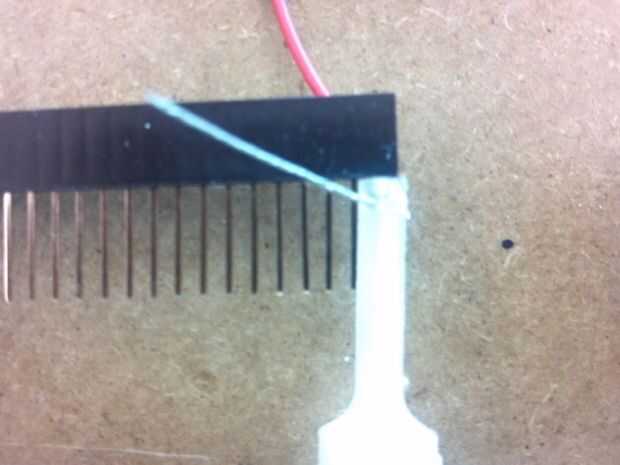

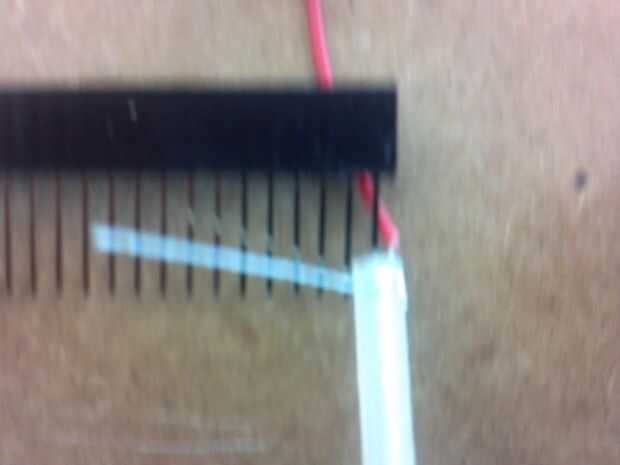

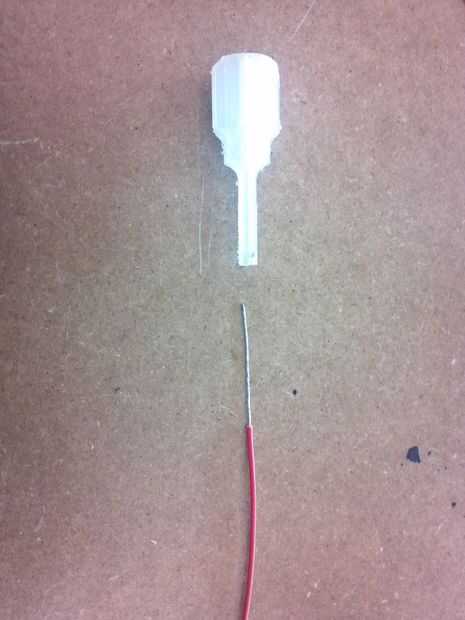

Las siguientes imágenes muestran el alambre paso a paso proceso de embalaje. Archivo adjunto de STL es una envoltura de alambre de las agujas del reloj contador. Si tengo más tiempo, haría uno las agujas del reloj. Como una persona diestra, encuentro CC es mejor para la ergonomía. Déjeme por favor saber tu opinión y comentarios. Gracias.
Comentarios de miembros de la comunidad:
Alguien aquí me podría decir qué es el agujero más pequeño que podríamos hacer. ¿Qué tu Bot Maker parámetros para conseguir mejores tubos de la máquina? Cuál es el mínimo agujero diámetro y espesor de pared. Por favor enviarme enlaces o avanzar a otra que podría saber las respuestas.
