Cable de lineOut para sony walkman con wm-port (3 / 4 paso)

Paso 3: Quitar y soldar

Si usted utiliza el cable para coche dcc sólo puede cortar el cable y conecte los cables a un enchufe o mujer gato y uso (creo que era así) usted tendrá que comprobar los cables con el multímetro

PERO el cable probablemente tendrá algún tipo de recubrimiento en él por lo tanto debes raspar apagado o
prueba a quitar la capa con su soldador primero

puede conectar un cable usb / o de alguna otra manera de cargar (creo)
Si vas a usar un usb para cargar con el enchufe es de los pines de 5v USB
Pin 1: + 5v
PIN2: + datos
PIN3:-datos
PIN4:-5v
¿Compruebe la polaridad? al conectar la usb y compruebe que cable es el + 5 y - 5v (creo que funciona así, pero no sé ya que no he probado)
http://en.wikipedia.org/wiki/USB

Creo que usted puede hacer lo mismo con la línea de salida (no estoy seguro no he probado)

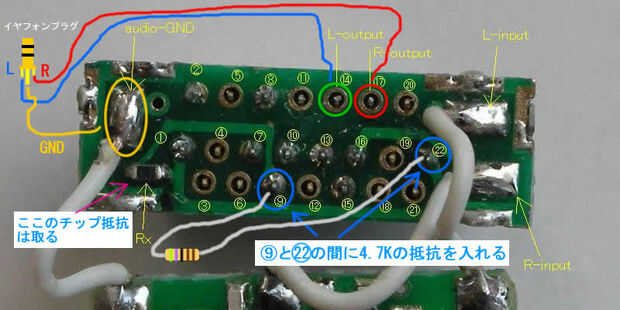

imagen más grande de la clavija de Puerto wm



primero debes quitar los dos cables de entrada y lo Rx
manera más fácil de quitar la Rx puede ser calentar la soldadura y mantenga la plancha allí y usar algo como un - tornillo conductor o los cuchillo cosas usaste (si lo usaste) para abrir la cáscara para quitar

Suelde la resistencia a los pines 9 y 22 y asegurándose de que usted no soldar los pines al lado de él entre sí
manera más fácil si no tienes un soldador con una punta fina sería ir conseguir algo como una cinta aislante o algo y cubrir los alfileres alrededor del perno que desea soldar a

soldar el L y R cable desde el enchufe al pin 14 y 17 y GND a GND mismo la línea en uso o si atornillar para arriba con el audio GND en la izquierda como yo... (lo de soldadura todo salió de la Junta)
hay otro pin de Audio GND PIN 15 :D

O

Sólo puede soldar los cables se que retiraron desde el otro extremo de la otra tabla que está conectado al enchufe. Si usted está haciendo esto entonces usted debe comprobar el GND, L y R con un multímetro. La parte inferior de la clavija debe ser la tierra y no estoy seguro de cuál es el L y R

puede cortar el enchufe en el otro extremo y un enchufe hembra de la soldadura si quieres.
