Paso 14: PCB terminado
![]()

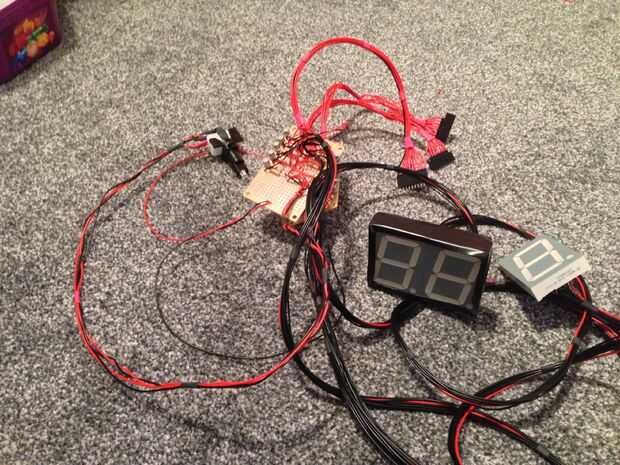

El pcb terminado, con el pulsador soldado en y un LED rojo en el botón, para controlar la cámara un jack de 2,5 mm fue soldado en y conectado a un transistor, cuando el transmisor está cerrado, conecta la tierra del cable de cámara con enfoque automático y el disparador a la vez el gatillo. Nota: se establecerá la cámara en enfoque manual, por lo tanto no era necesario tener previamente el autofocus de la cabina, la única razón que se une el cable del autofocus es porque las cámaras no permitirá que el cable de obturador desencadenarlos a menos que el alambre de autofocus ya participa.
