Paso 4: circuitos
Los LEDs
Dos cosas vas de aquí:

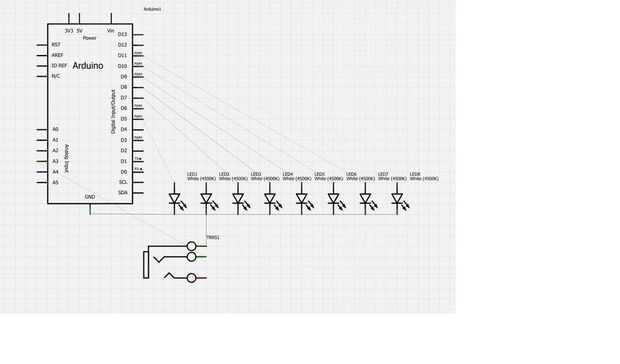

- Cada ánodo está conectado a los pines digitales 5-12. Los cátodos están conectados a la tierra. Aquí es donde consigue se pone un poco difícil - las imágenes de arriba fueron tomadas de "Beat Sync". En "Beat Sync", hay ocho LEDs, como se ve en las imágenes de arriba. En cartón Reno cabeza espectáculo de luz, hay 32 LEDs. Cada pin digital está conectado a los cuatro LEDs conectados en paralelo - tres LEDs adicionales para cada fila de la imagen de arriba.
- Debe tener ocho cadenas de LEDs. Cada dos juegos serán un color diferente. Los dos primeros son de color rojos, dos segundos son de color amarillos, en tercer lugar los dos son verdes, cuarto 2 azul.
El conector Audio hembra

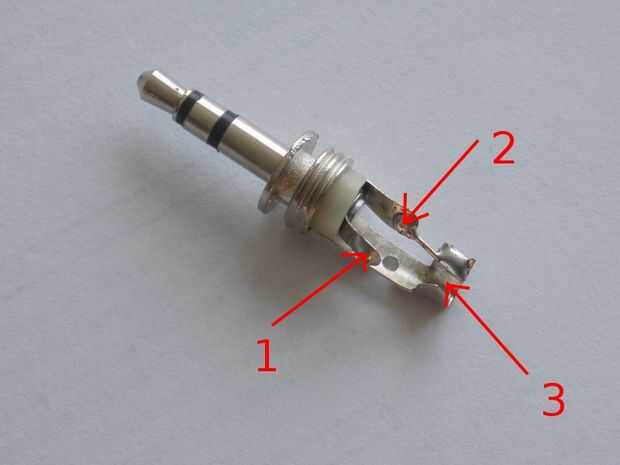

La imagen del jack audio macho se utiliza para hablar de la "punta manga, anillo" se encuentra en el conector audio hembra.

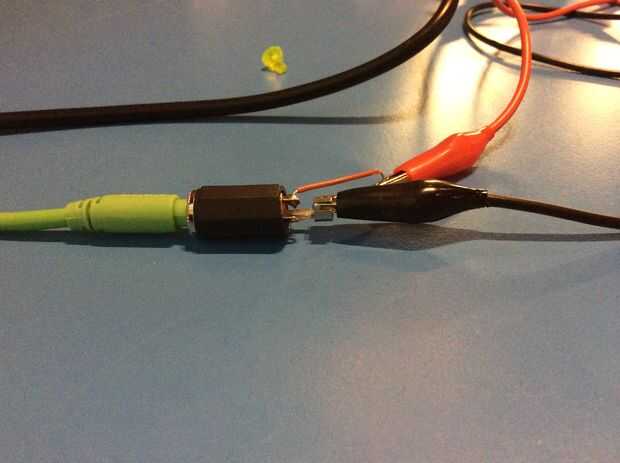

- Cortar las piezas de plástico que cubre la "punta manga, anillo" del conector audio hembra, esto es en el lado opuesto de la clavija.
- La tierra a la "manga", tercera parte de la imagen de la soldadura.
- Soldar el polo positivo a la "punta" o "anillo". No estoy seguro de la diferencia entre los dos, soldado el anillo.
El terminal positivo se conectará al pin analógico de tres.
