¿CA a la C.C. - rectificación de media onda de la CA (4 / 6 paso)

Paso 4: Lo que cada parte hará

Transformador - esto reducirá el voltaje de CA, ya que nunca tendrá una salida de 230 voltios DC. Alguna vez.

Diodo - esta es la que realmente convierte la corriente. Viendo como los diodos solo permiten actuales a una forma de viaje (ver foto no.2), corriente alterna, no dejan bien, alternar. Si la corriente pasa sólo una forma, significa su DC! Woohoo! (También puede utilizar LEDs para esto). Este proceso se denomina rectificación. Este circuito voluntad solamente media onda rectificar la corriente. Voy a publicar otro Instructable sobre la forma de onda completa rectificación de una corriente.

Foto no.3 le permitirá saber de qué lado de un diodo es que. La flecha debe apuntar desde el positivo del negativo. En este circuito, no importa que manera pones el diodo, pero pasará alrededor de los terminales de salida positivas y negativas.

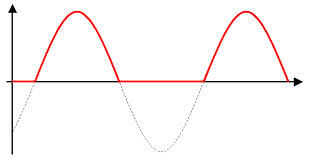

Condensador - a pesar de la corriente sólo va una forma, todavía está intentando alternativo. Así la corriente sumerge, después se levanta, sumerge, después se levanta (ver foto n º 5). Esto es inadecuado para cosas como radios y televisiones.

Y hace lo que un condensador es carga de la tienda (como una batería). Entonces libera esta energía y recarga. Esto sigue todo el tiempo el aparato se enciende y es por qué algunas luces no enciende directamente de aparatos, se descoloran apagado.

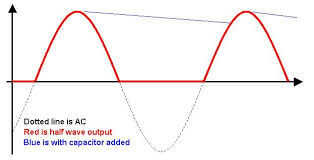

Lo que esto hará en nuestro circuito es carga y liberación de la carga rápidamente y disminuye la profundidad de la inmersión en la corriente (ver última foto). No es necesario, pero ayuda. Este proceso se denomina suavizado.

! SER CUIDADOSO! Condensadores grandes pueden dar un choque grande cuando está cargada, y algunos pueden matarte! Siempre dar grandes condensadores unos días Descargue después de usarlos antes de tocarlos.

El soldador es útil para conectar los cables a los componentes, pero usted podría conseguir lejos con torcer alambres alrededor de cosas.

El ventilador o disipador de calor de enfriamiento es obvio, este circuito (como todos los demás) podría estar un poco caliente después de ser utilizado por un tiempo.

El potenciómetro es muy práctico, con ella se puede variar la salida de voltaje DC, que puede ser que necesite para probar diferentes motores, lámparas, etc.
