Paso 5: Diseño del gabinete

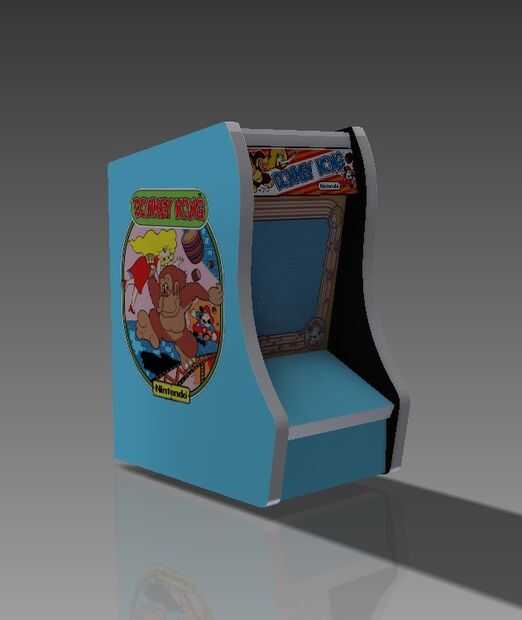

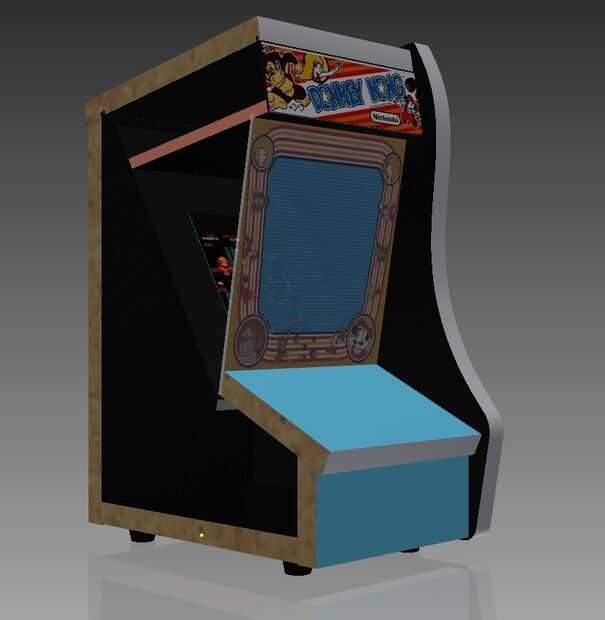

Hemos diseñado la arcada utilizando Autodesk Inventor. Publicada, son imágenes de la representación 3D que hicimos como parte de los planes originales, no los finales (véase el paso 7 para nuestras modificaciones).
Algunos de nuestros objetivos de diseño:
Este arcade nunca iba a ser un puntal de la "Miel encogi a los niños." Con los botones y controles de tamaño completos, no estábamos interesados en mantener las cosas a escala. Con controles de tamaño completo, el diseño parece mejor como que exagera sus curvas y sus ángulos.
De acuerdo con esto, hemos decidido mantener materiales voluminosos y pesados buscando, usando 3/4 MDF grueso para muchos de los materiales exteriores y 1/4 cartón prensado para paneles interiores. El peso físico también mantendría el rock de arcade sólido y en su lugar durante la reproducción. No estábamos interesados en que sea ligero.
También hemos querido mantener el número de botones en la parte delantera a un mínimo. A diferencia de la mayoría arcades MAME que hemos visto, se diseñó el gabinete por lo que serían los botones select y salida en la parte posterior. Esto anima a la gente para jugar al Juego de muestra en lugar de cambiar cada 30 segundos. Arcades de los años 80 eran obtener la puntuación más alta, y nunca nadie va a tratar de batir la puntuación más alta si el juego obtiene cambia todo el tiempo.
Los controles de interruptor y volumen de energía se encontraban también en la parte posterior por razones estéticas. Otras características relativamente hemos añadido incluyen un conector para auriculares (para el juego silencioso) y dos puertos USB (para un teclado y un mouse en caso necesario se presentan para reconfigurar el Pi).
Puesto que sería estar en una bartop, también queríamos que se vea bien desde la parte posterior. Así que en vez de poner una puerta allí, decidimos que sea accesible desde la parte inferior solamente. De la parte inferior, cada componente de la arcada puede accederse, reparados o reemplazados surgiera un problema. Incluso el monitor/bisel y el cristal delantero se pueden quitar.
