Paso 3: Soldar y montar electrónica
Soldadura de hierro
De la soldadura
Ayudando a mano (opcional)
Desaislador alambres
Herramienta de engaste o pinzas
Materiales para este paso:
1 2,5 mm 5,5 mm 9,5 mm (tamaño de N) Enchufe de alimentación de C.C.
1 longitudes de 1 ft de rojo trenzado de alambre de 20gauge .
1 longitudes de 1 ft de negro trenzado de alambre de 20gauge .
2 1/4"hembra terminales de desconexión
1 41 hz AMP6-básico (completamente montado)
Aviso: De la soldadura en un área bien ventilada. Humos de soldadura no son buenos para usted incluso si usted utiliza soldadura sin plomo.
El enchufe de alimentación de la soldadura:
3-A1. Obtener las piezas de 1 ft de alambre de 20guage rojo y negro.
3-B1. Tira de 3/8 en off de ambos extremos de cada cable con el pelacables.
3-C1. Desatornille la cubierta del negro de la clavija de CC.

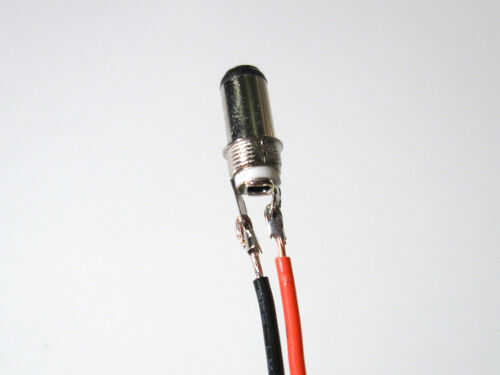

3-D1. Suelde el cable rojo a la pestaña más corto y el cable negro a la pestaña más larga.
3-E1. Espere a que la soldadura se enfríe y deslice la cubierta sobre los cables y tornillo en el enchufe.
Acople los terminales:
Si tienes una herramienta que prensa:
3-A2. Inserte un extremo del cable de uno de los cables en el extremo de plástico de una hembra Desconecte el terminal.
3-B2. Utilice la Crimpadora para fijar el cable a la terminal. (cómo para rizar)
3-C2. Repita 3-A2 y 3-B2 para el otro cable.
Si tienes tenazas:
3-A3. Uso un par de pinzas para quitar el plástico aislante de una hembra Desconecte el terminal
3-B3. Introduzca el extremo pelado de uno de los cables en el extremo estrecho de la hembra Desconecte el terminal.
3-C3. Utilizar los alicates para apretar el extremo estrecho de la terminal hasta que sostiene el alambre firmemente.
D3 3. Suelde el cable en el extremo angosto como se muestra a continuación.
3-E3. Deje que se enfríe la soldadura y repita los pasos 3-A3 a través 3-D3.
Amp6-Basic:
3-A4. Siga las instrucciones proporcionadas por 41hz para montar y probar el amplificador.
