Bringin'atrás el Boombox! (11 / 12 paso)

Paso 11: Conexión electrónica

Herramientas para este paso:
Destornillador de cabeza plana pequeño
Voltímetro (opcional)

Materiales para este paso:
Enchufe de alimentación
1 cable estéreo macho a macho 1/8 de pulgada

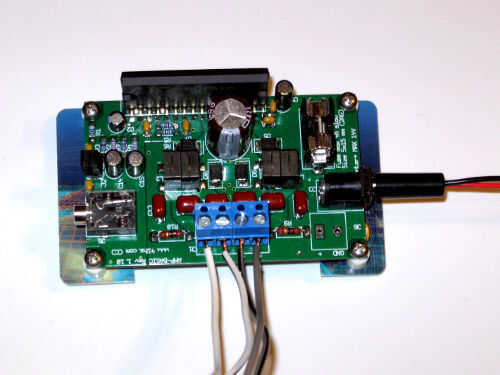

Cables de altavoz al amplificador:
11-A1. Tire las piezas cortas de revestimiento de los extremos de los cables del altavoz.
B1 11. Utilice sus dedos para girar los hilos de cobre en una espiral apretada
11-C1.  Inserte el cable rayado de altavoz izquierdo (cuando está hacia el frente del boombox) en el izquierdo negativo terminal de tornillo en el amplificador.
11-D1. Tornillo abajo que el terminal hasta que el alambre quede firmemente sujeta.
E1 11. Inserte el cable de color sólido del altavoz izquierdo en la izquierda positivo terminal de tornillo en el amplificador.
11-F1. Repita los pasos 11-C1 a 11-E1, reemplazar todas las instancias o 'izquierda' con 'derecho'.
G1 11. Si enciende el amplificador más tarde y el aviso de los canales son interruptor, abra la caja y cambiar los cables de altavoz izquierda y derecha.

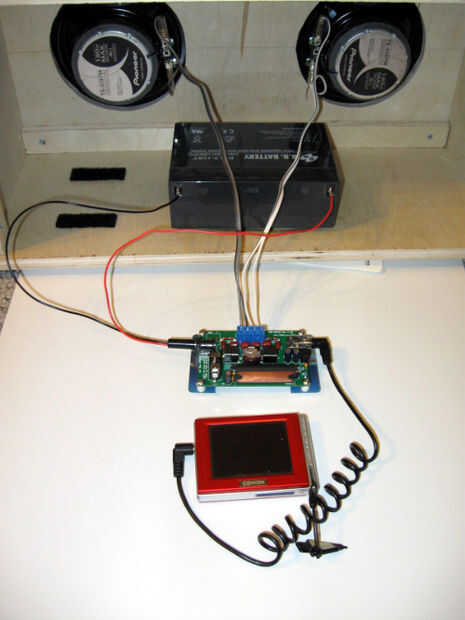

La batería al amplificador:
A2 11. Siga las instrucciones del cargador para cargar completamente la batería de 12V.
11-B2. Conecte el cable rojo al borne positivo de la batería.
11-C2.  Conecte el cable negro al terminal negativo de la batería.
D2 11. Si tienes un voltímetro, compruebe que el centro de la energía del enchufe está conectado al borne positivo de la batería.

Conecte el dispositivo de música:
A3 11. Enchufe un extremo del 1/8" estéreo macho a macho cable en el amplificador.
B3 11. Introduzca el otro extremo a través del orificio en la parte trasera.
11-C3. Enchufe el otro extremo del cable en el dispositivo de música.
