BRICOLAJE plantilla para PCB (4 / 8 paso)

Paso 4: Editar el archivo de Gerber

Al utilizar el método de grabado para la fabricación de plantillas, es aconsejable que hagas tus cojines más pequeños para compensar posibles sobre grabado. Para ello utilizaremos la versión gratuita de ViewMate. Después de haber instalado el software, ejecútelo y vaya a archivo -> Importar -> Gerber y desplácese hasta el archivo de Gerber utilizando el explorador de archivos.

Una vez abierto el archivo, debe ver las teclas de su circuito aparece en el visor con indicios o teclas para a través de componentes de agujero. Para hacer las pastillas más pequeñas tenemos que ir a Configuración -> D códigos. Se abrirá una ventana que muestra todos los códigos D fichero Gerber. No necesita saber lo que los códigos significan realmente para no ser abrumado si se parece a un montón de números.

Desde la ventana de códigos D, vaya a las operaciones -> inflamación. El número que desea que se hinchen puede ser algo que sólo necesita jugar con para averiguar lo que funciona mejor para su aplicación. Voy a utilizar-0.004 que se reducirá la mil pastillas 4 o 4/1000 de pulgada. Asegúrese de que usted no olvide el signo de menos o hará sus mayores. Haga clic en 'Aceptar' un par de veces de salir todas las ventanas y a la vista de su Gerber. Las pastillas realmente no cambian de tamaño hasta que haga clic en aceptar en la ventana de códigos D.

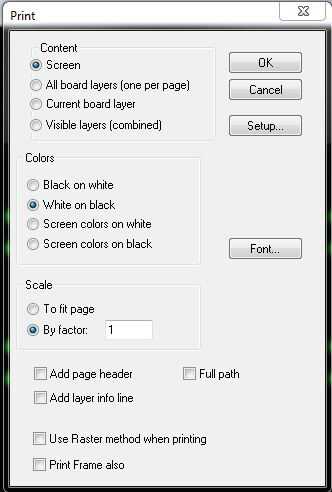

Ahora que hemos editado las almohadillas, estamos listos para imprimir el diseño. Cuando usted pulsa el botón de impresión se abrirá un cuadro de diálogo con algunas opciones. Para la selección de 'Contenida' que puede dejarlo establecido para 'Pantalla'. Para la sección de 'Colores', seleccione la opción 'Blanco sobre negro'. Esto nos dará cojines blanco y fondo negro. En la 'escala' sectioin seleccione ' por factor:' y poner un 1 en el cuadro de texto. Luego haga clic en aceptar e imprimir tu diseño en papel fotográfico.

Asegúrese de que usted está usando una impresora láser. Una impresora de inyección de tinta no funciona para este diseño!
