BRICOLAJE intervalometro para canon DLSRs (4 / 4 paso)

Paso 4: Prototipado en tablero de pan

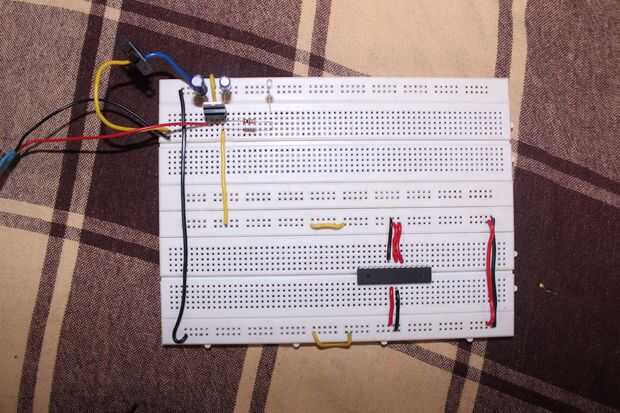

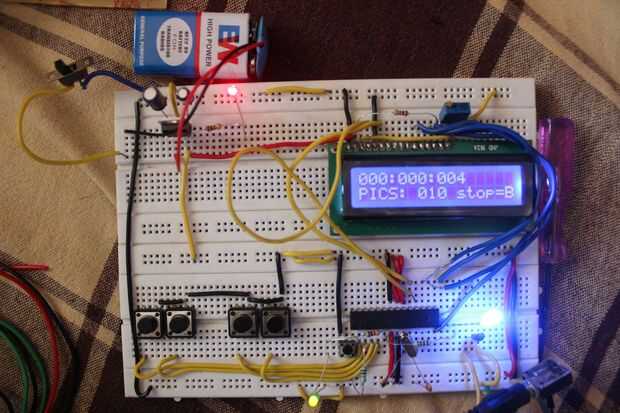

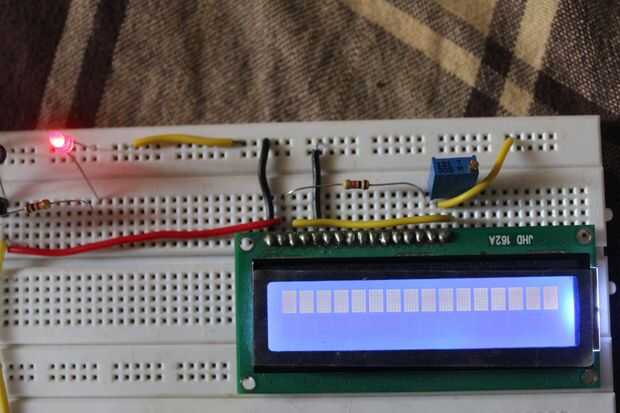

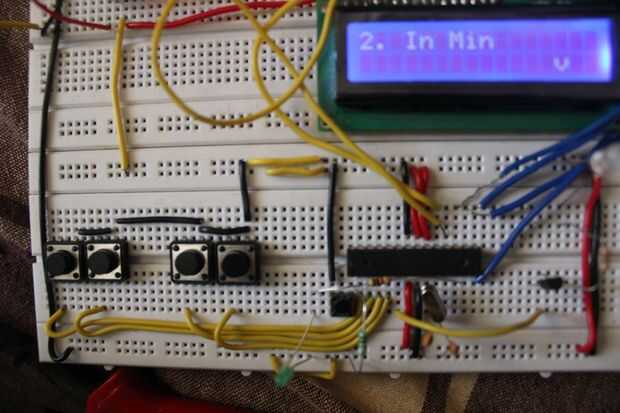

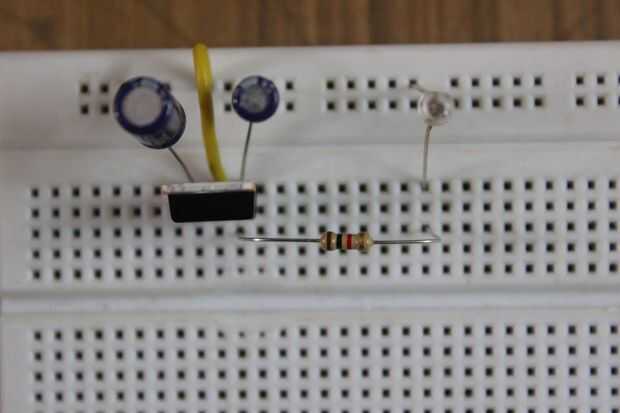

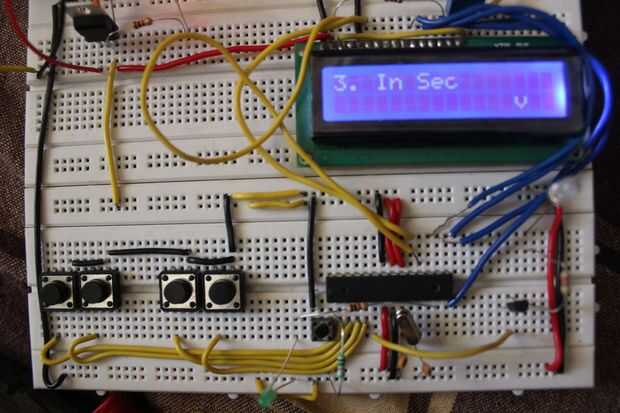

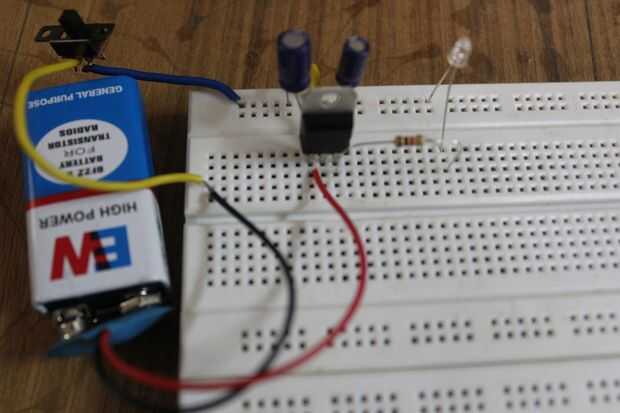

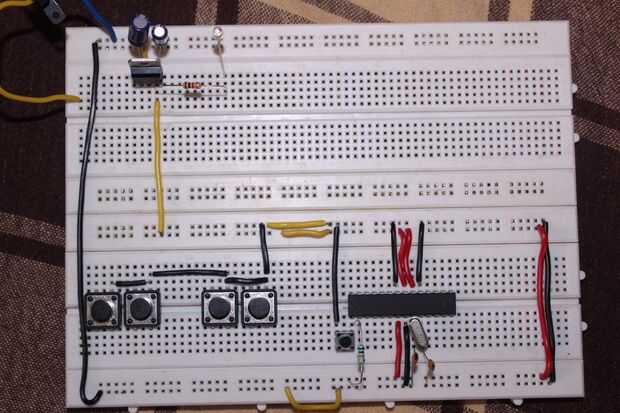

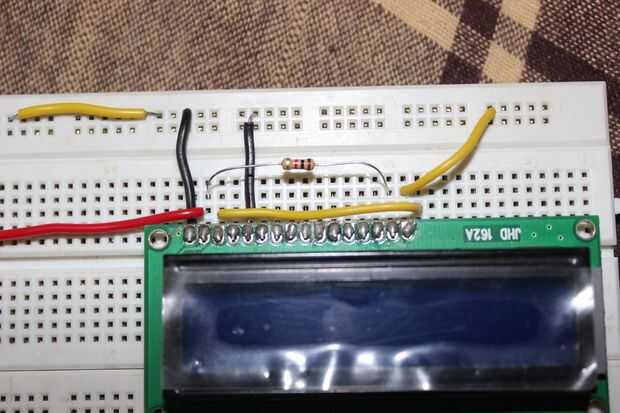

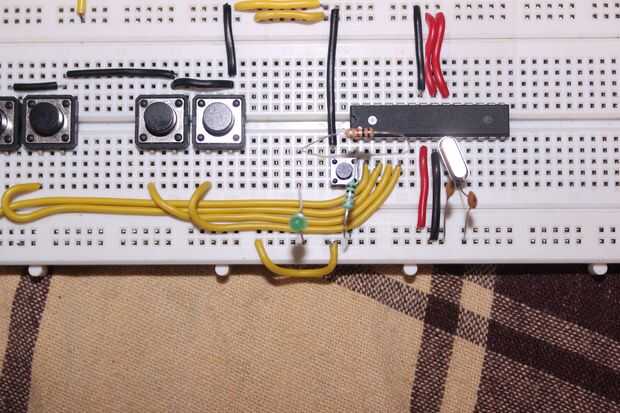

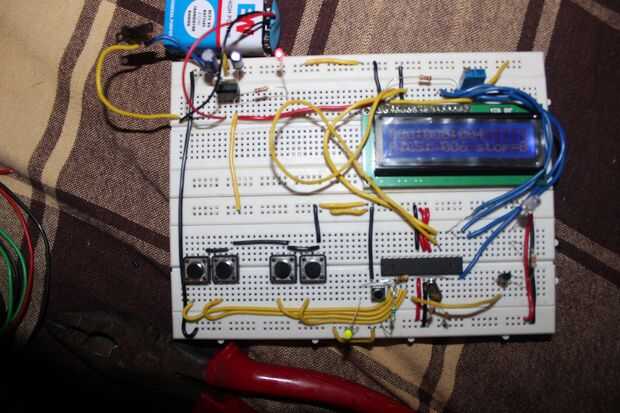

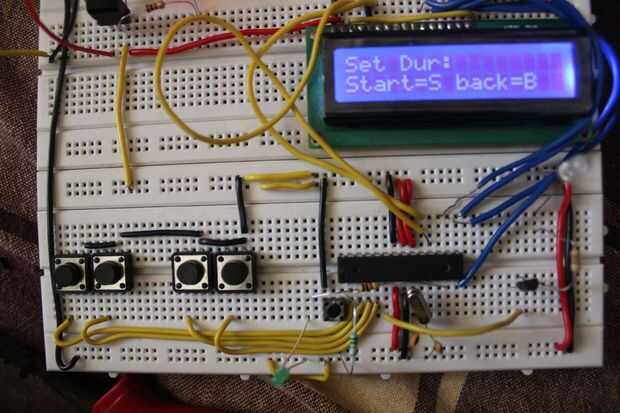

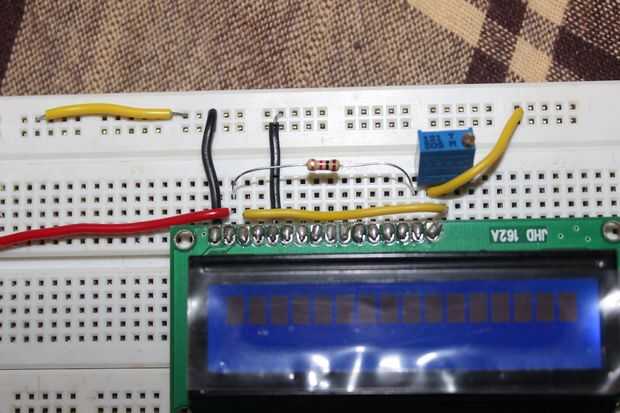

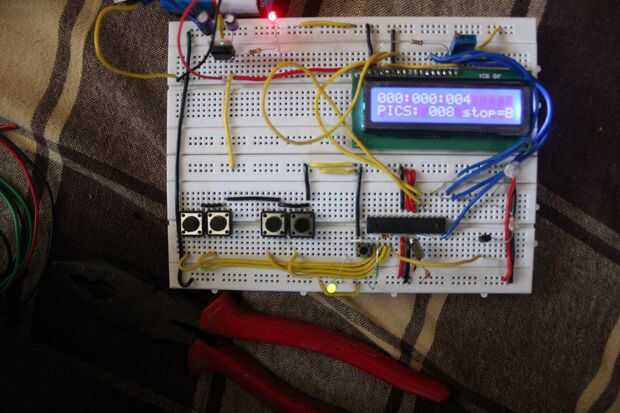

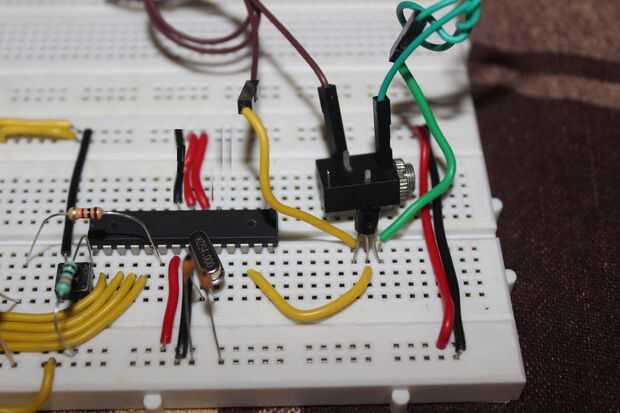

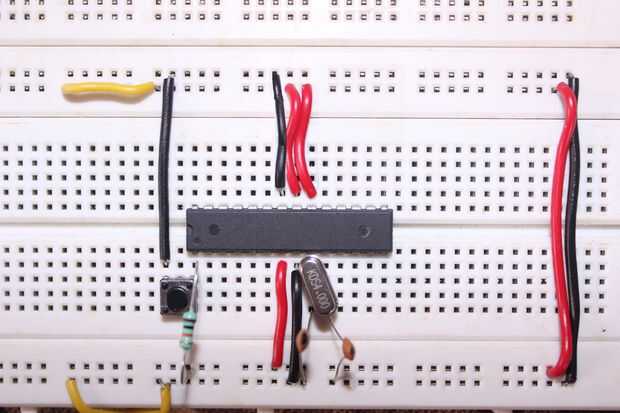

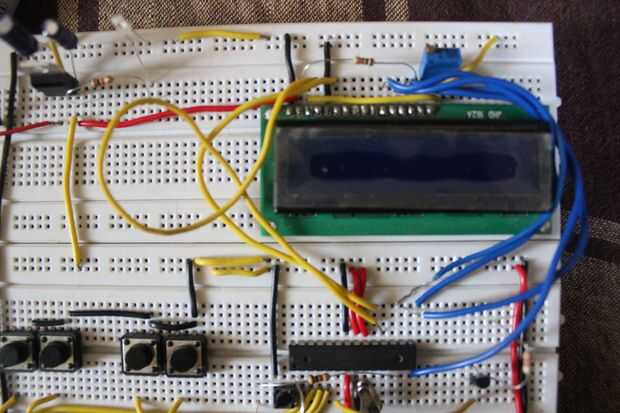

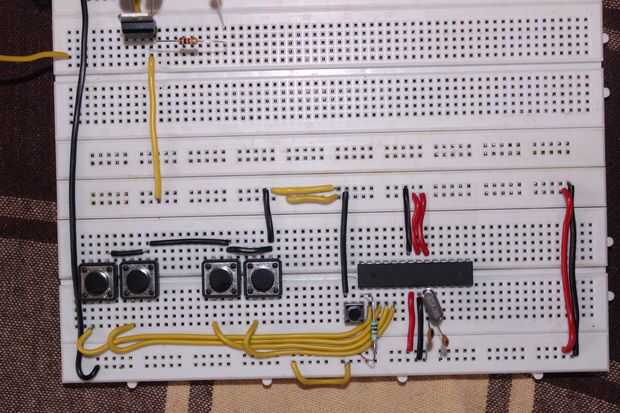

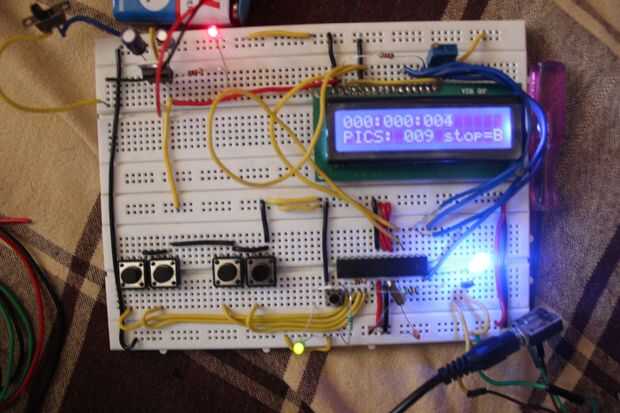

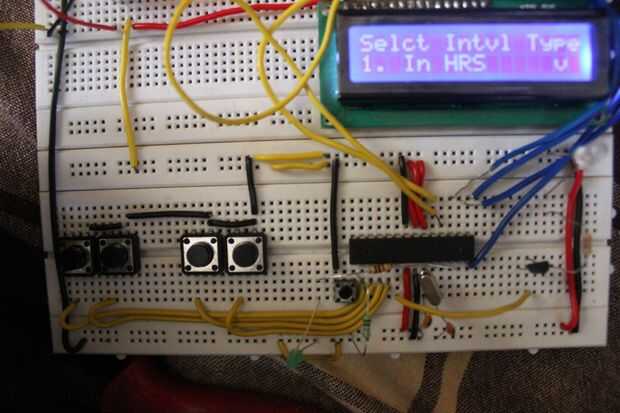

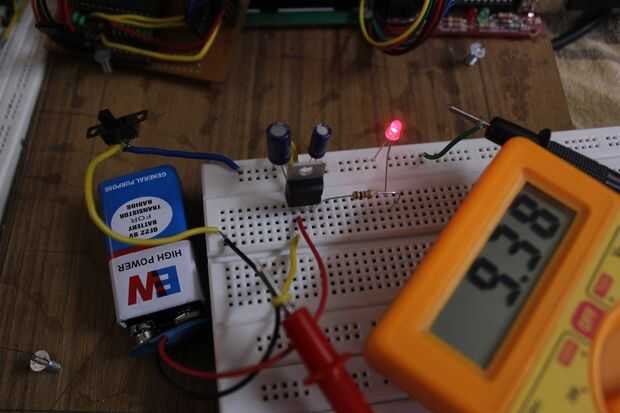

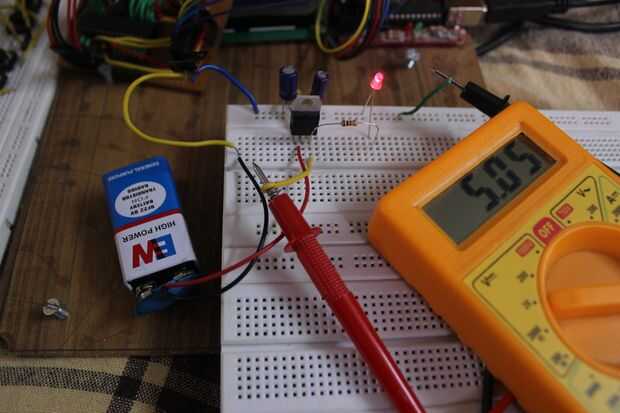

You can find snapshots of prototyping it on breadboard.

Y Link de descarga:
Descargar el archivo RAR. Contiene el código, requiere los archivos de encabezado y completar el archivo HEX. Este proyecto está listo para grabar en el AVR.
Si decides empezar desde cero, entonces mejor incluye todos los archivos de encabezado que se incluye en este proyecto.
Ha sido probado y funciona al 100% exacta.

https://Drive.Google.com/file/d/0B8WafHqPTeYCV1M0Slk2VzJ6R28/Edit?USP=Sharing

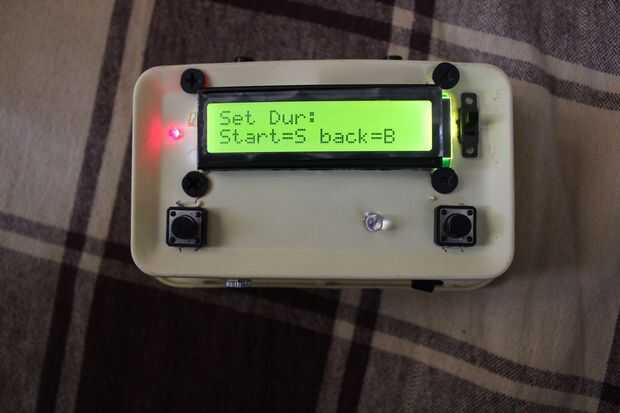

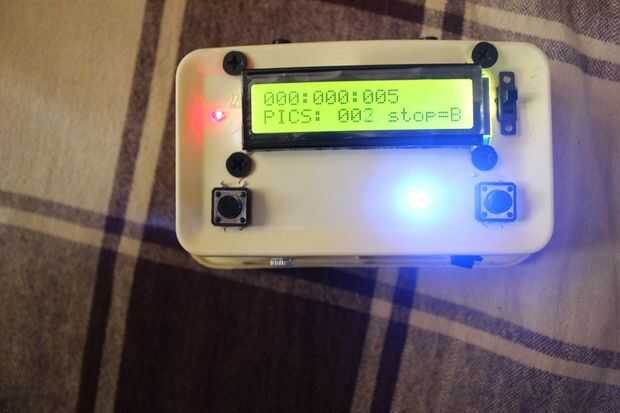

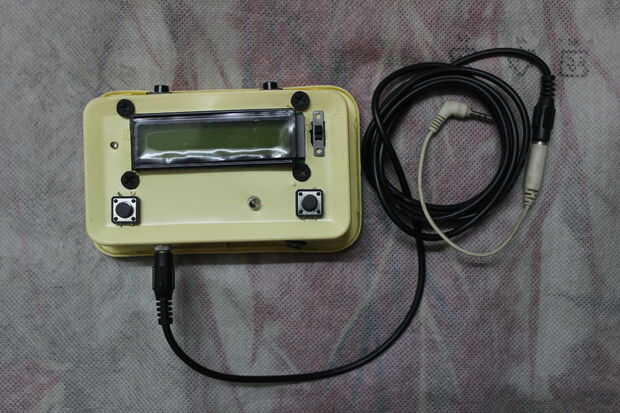

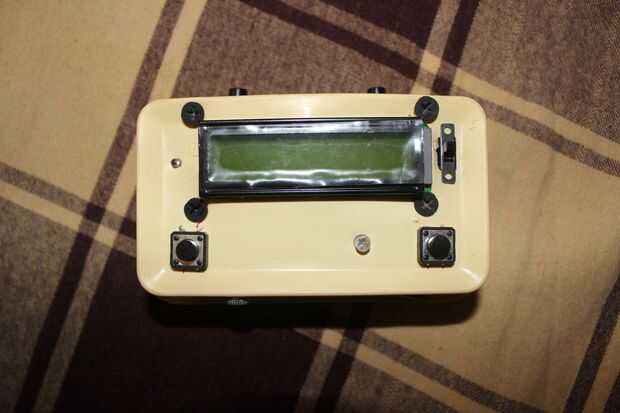

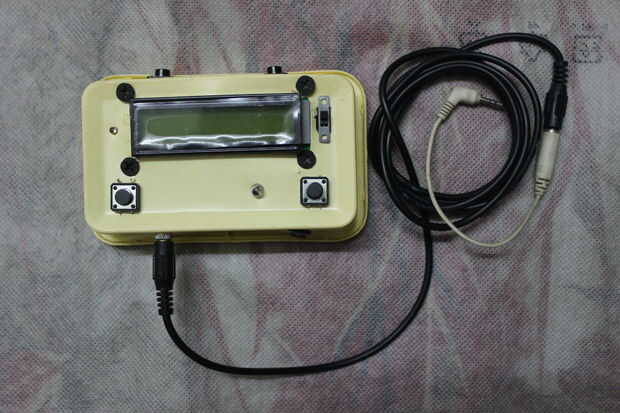

Echa un vistazo a los broches de presión para cualquier referencia, he encerrado en una caja pequeña para obtener la sensación de un control remoto.

Todo lo mejor! Construirlo. Comenzar con lapso de tiempo.

Consejos:

Algunos consejos para establecer los intervalos para el lapso de tiempo.

* Para TL de 1s -> > (si intervalo = 5s), PICS = 24 * 1 o * 1 30 = 24 o 30 fotos, (a 24 fps o 30 fps respectivamente)
es decir, para un 24fps Video pusiste 5s 24 fotos intervalo y haga clic en, para un 30fps de vídeo se llevará 30 fotos. (Tiempo consumido será 24 fotos * Fotos de 5s = 120 segundos o 30 * 5s = 150 segundos)

* Para TL de 10s -> > (si intervalo = 5s), PICS =24 * 10 o 30 * 10 = 240 o 300 fotos, (a 24 fps o 30 fps respectivamente)
es decir, para un 24fps Video podrá establecer 10s 240 pics intervalo y haga clic en, para un 30fps de vídeo se llevará 300 fotos. (Tiempo consumido será 240 fotos * 5s = 1200 segundos o 300 fotos * 5s = 1500 segundos)

Para el TL de 1 min -> > (if intervalo = 5s), PICS = 24 * 60 o 30 * 60 = 1440 o 1800 fotos, (a 24 fps o 30 fps respectivamente)
es decir, para un 24fps Video podrá establecer 10s intervalo y haga clic en fotos de 1440, para un 30fps Video tendrá 1800 fotos. (Tiempo consumido será 1440 fotos * Fotos de 5s = 7200 segundos o 1800 * 5s = 9000 segundos)

En general,

En 24 fps, fotos para hacer clic, PICS = 24 * (Video duración Reqd(s)), se aplica también a minutos y horas.
Tiempo de consumo (s) = 24 * (Video duración Reqd ()) * (intervalo definido en s), se aplica a los minutos y horas también.

A 30 fps, fotos para hacer clic, PICS = 30 * (Video duración Reqd(s)), se aplica también a minutos y horas.
Tiempo Consumption(s) = 30 * (Video duración Reqd(s)) * (intervalo definido en s), se aplica a los minutos y horas también.
