Este Instructable es una versión reducida de otro de mi Instructables, "una grabadora de bajo (es decir Viola-gama) gran bricolaje casero ($30-40"). Si usted está interesado en perseguir el proyecto bajo actual, primero leído el otro gran bajo instructivo detenidamente.

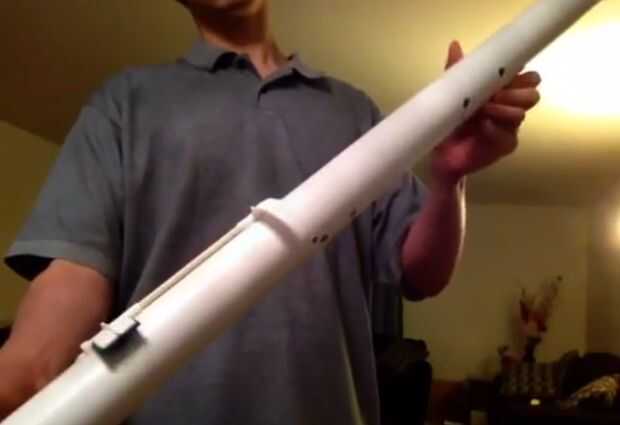

Lanzada en una cuarta perfecta sobre el gran bajo, la flauta bajo tiene una gama a partir de la F debajo de C media (es decir, más o menos gama de violín). Porque solamente un agujero está fuera de alcance, tiene la ventaja de requerir solamente una llave mecánica, que simplifica enormemente la construcción del instrumento.
Materiales:
- 1.5" tubería Schedule 40 PVC nominal (por ejemplo, de Home Depot por $5 por 10' longitud) x 3'

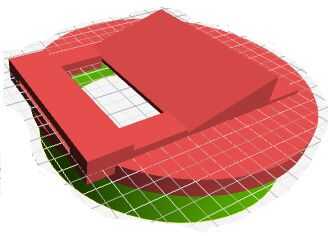

- Dos piezas impresas en 3D (para mecanismo fipple y clave); Ver https://www.shapeways.com/designer/ssngai . Adquirir sólo dos partes, como se muestra arriba:
- Farkey y
- Fluebasev3-plusmp-nogreen (boca estándar) o Fluebasev5 (versión de boca estrecha). La boca estrecha da un sonido más suave, como se muestra en el video. La boca estándar da un sonido más brillante.
- artesanal de 2mm de espuma (para teclado)
- 3/16" de diámetro de madera espiga (de Home Depot) x 5"
- Tamaño de 16 bandas de goma estándar (un tamaño muy común) x 1
- Pegamento adhesivo (por ejemplo de Aleene Original pegajoso pegamento)
- Pegamento caliente
Herramientas:
- Afinador electrónico online gratis (http://www.seventhstring.com/tuner/tuner.html)
- broca para taladro de 3/8"(utilizo una Irwin Speedbor broca para madera--sí, madera.)
- 1/4 broca (mío no era un tipo de espada; Utilicé el punto de una espada para iniciar el agujero.)
- Lima redonda pequeña (para el interior de los agujeros)
- Lima plana (para superficies)
- Cinta métrica
- Pinzas (opcionales)
- Cinta de enmascarar
- Sierra para metales
Hay realmente dos versiones sub de este proyecto. Uno utiliza tubería de PVC de 1.5", y uno utiliza tubería de PVC de 1.25". El tubo de PVC más estrecho tiene rango superior ligeramente mejor, pero no voy a publicar absolutamente todo. Si estás muy interesado, siente libre de entrarme en contacto con en YouTube.
Para la versión de PVC de 1.5", aquí están las simplificaciones del primer proyecto:
Paso 1:
- La longitud del tubo debe ser 34,75" para la versión de boca estrecha.
- La versión estándar de la boca debe ser una fracción de pulgada más larga. Iniciar larga y corta hasta que la frecuencia de destino a continuación.
- La frecuencia objetivo es 174,61 Hz.
Paso 2:
La medida desde el pie del instrumento, taladre los orificios siguientes. En cuanto a la posición circunferencial, salvo que se especifique, coloque los agujeros en algún lugar cerca de la línea central de su instrumento como se adapta a los dedos:
- 216 mm: 3/8 en 90 ° a la derecha de la línea central
- 370 mm: 1/4 en
- 380 mm: 3/8 en
- 413 mm: 3/8 en
- 565 mm: 1/4 en
- 575 mm: 3/8 en
- 640 mm: 3/8 en
(Desde mi primer Instructable, he refinado mi trabajo matemático hasta el punto que estimación ya no es necesaria en la puesta a punto de los agujeros).
Paso 3: Skip!
Paso 4: Skip!

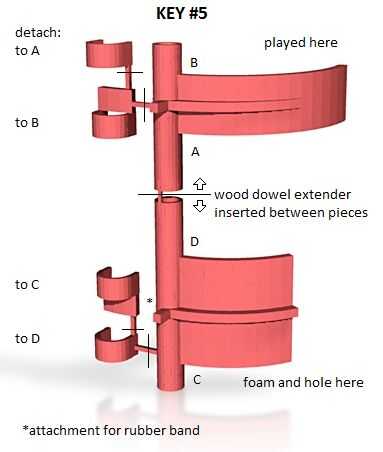

Paso 5: Preparar sólo clave 5.
Paso 6: Monte sólo de clave 5.
Paso 7:
Las digitaciones son las siguientes (donde F = 1):
- x x x x x x x = 1
- x x x x x x o = 2
- x x x x x o x = 2#
- x x x x x o o = 3
- x x x x o x o = 4
- x x x o x o o = 4#
- x x x o o o o = 5
- x x o x o o o = # 5
- x x o o o o o = 6
- x o x o o o o = # 6
- x o o o o o o = 7
- o x o o o o o = 1'
- o o o o o o o = 1# '
- o x x x x x o = 2
- o x x x x o o = # 2'
o x x o o o = 3'
Sobre este punto el instrumento es difícil de jugar. Si usted está interesado en conocer las matemáticas detrás de la segunda octava, contactarme en YouTube y voy a explicar. Existen algunas digitaciones superiores, incluyendo los siguientes:
- x / * x x x x x x = 5' (* = fuga ligera intencional)
- x / * x o o o o o = 6'
