BRICOLAJE disparador Canon, foco e interruptor de larga exposición (2 / 3 paso)

Paso 2: Conectar los cables

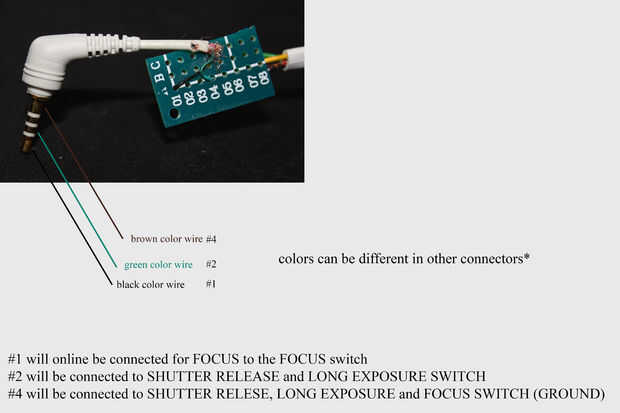

Tendrás que conectar 3 de las 4 piezas del enchufe a los conmutadores.

#1 se conectará en línea para el enfoque al interruptor de enfoque
#2 se conectará al disparador y el interruptor de exposición larga
#4 estará conectado al obturador RELESE, larga exposición y enfoque interruptor (tierra)

El cable de línea de teléfono tiene 4 colores.
Conector TRRS | Cable de línea de teléfono RJ11
color #1 negro | color negro
#2, verde color | color verde
alambre de cobre #4 | color amarillo

parte #3 de su conector TRRS y RJ11 Cable de color rojo no se utilizará.

Si tienes otros colores o quiere estar seguro de tienes los cables bien su conector TRRS utilice un multímetro digital para probar.
Poner el multímetro en (generalmente un signo de volumen o un pequeño altavoz o algo similar) y tocar el cable rojo con el cable negro de tu multímetro. Producirá un pitido que se conectan los dos cables.

Así que ahora poner una punta de prueba (negro) en una parte de su conector TRRS. Poner la otra punta de prueba (rojo) sobre un cable que sobresale del subyacente. Si suena, significa que han encontrado un par, de lo contrario acaba de poner la sonda en otra parte o alambre hasta encontrar una coincidencia.
