Paso 7: Programación y registro de datos
La programación es super simple si ya estás familiarizado con Arduino. Sólo quitar el OpenLog del conector y conectar un tablero de arranque FTDI (o cable) a los pernos de encabezado en la tabla para subir tu código. Cuando haya terminado de cargar el código sólo Conecte la Junta OpenLog hacia la cabecera. Asegúrese de que su voltaje de conector FTDI corresponde al de Arduino que está utilizando. Si no estás familiarizado con Arduino que escribí hasta aquí una breve guía que le ayudará a comenzar.
Si todo se carga correctamente el RGB LED deberá encenderse. El LED cambiará de color como los cambios de temperatura - cuando está muy frío se te gire azul brillante, después cambiar a verde a medida que calienta para arriba y finalmente a rojo brillante que se calienta. Cuando la resistencia de fuerza sensibles se presiona firmemente el LED azul grande va a luz hasta y se reproducirá un tono. Me quedé a un solo tono como el efecto de sonido de la demostración de la TV hace que mi perro tuercas le odia y se escapa por lo que no podía hacer eso. He probado un montón de sonidos y este tono no parece molestarla. Cuando la fotocélula está cubierta por un dedo del LED blanco a luz hasta brillo completo y como hay más luz el LED blanco se atenuará hasta que se apague.

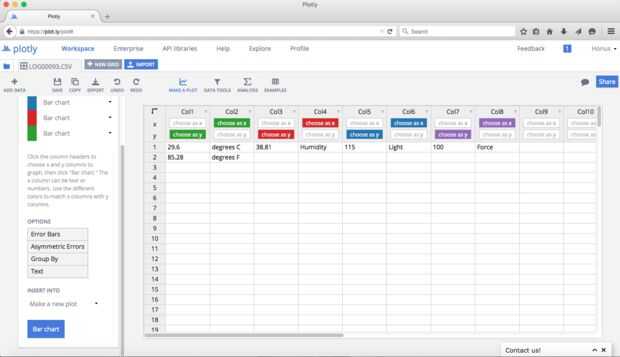

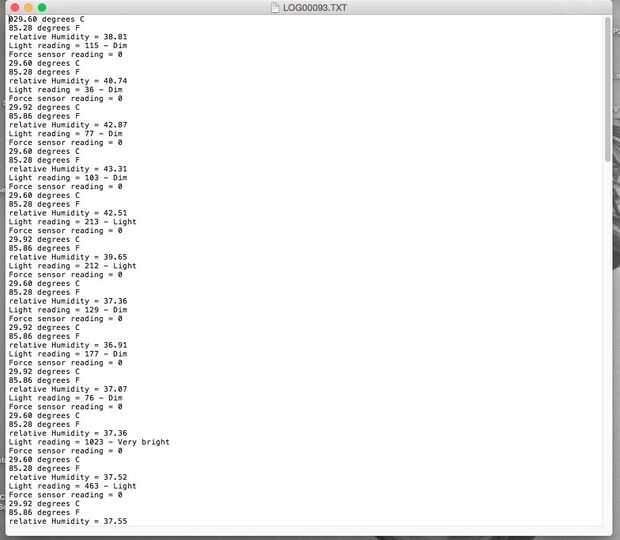

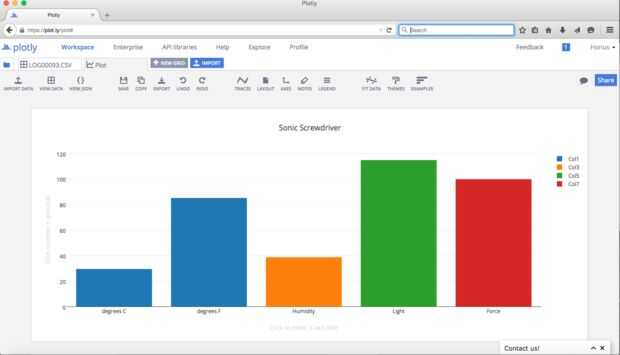

Para obtener el sensor conectado datos solo saque la tarjeta SD del OpenLog y descargar el. Archivos TXT a tu ordenador. Si usted desea puede exportar los datos a Plotly y hacer todo tipo de gráficos frescos, hacer una Carta de Google o subir al sitio de datos de Sparkfun.
El código se incluye aquí para que su descarga. Hay notas en el código sobre varias conexiones y cómo modificar el código si está usando un tablero de 5V.
