Paso 6: electrónica

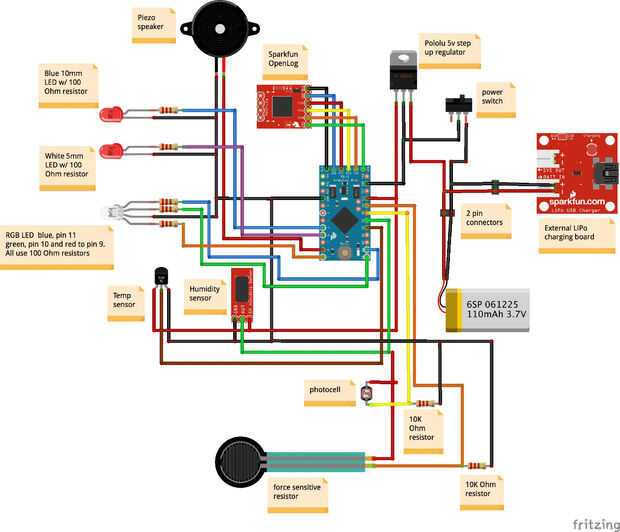

El diseño de la electrónica para esto quería utilizar como muchas de las piezas del estante como sea posible así cualquier persona podría construir fácilmente modificarlo. El sistema funciona es la Arduino Lee los sensores y escupe un valor OpenLog conectarse en la tarjeta micro SD. El valor de la fotocélula se utiliza para determinar la cantidad de luz disponible y luego el blanco LED se enciende para arriba por consiguiente. El sensor de fuerza lee la presión del dedo sobre la almohadilla y luego activa el LED azul y el efecto de sonido. Realmente es un circuito bastante simple y es fácil de sustituir o añadir diferentes tipos de sensores analógicos. Definitivamente te recomiendo construir el circuito en un protoboard primero y ejecutar su código para asegurarse de que todo está funcionando correctamente.
Mientras que el diseño del circuito es relativamente sencillo construir requiere un poco de paciencia...
Hay un montón de hardware que tiene que caber en un espacio muy pequeño y soldar todas las conexiones punto a punto puede ser un poco complicado cuando se trata de hacer que todo cabe en un pequeño trozo de placa de prototipos. Si tienes alguna experiencia soldadura estarás OK pero 's definitivamente no un trabajo para un principiante.

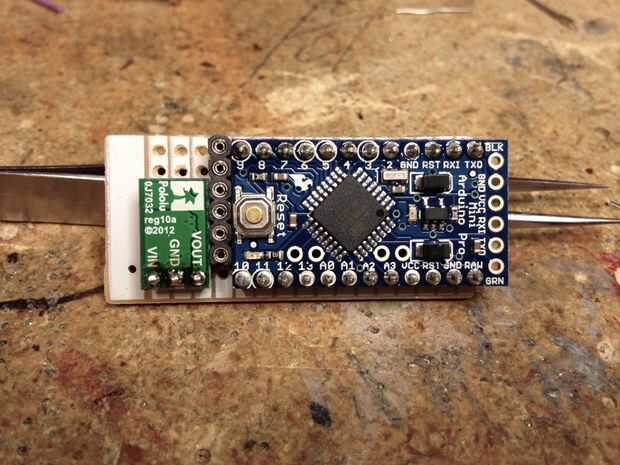

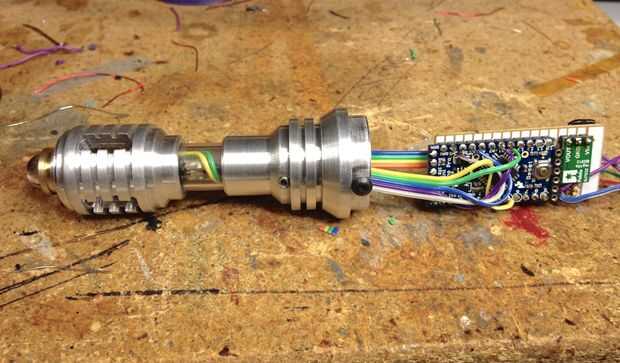

Comencé por el Arduino en lugar de soldadura en primer lugar, seguido por el paso por el regulador de voltaje. El Arduino Mini Pro he utilizado es la versión 5V pero el 3.3V versión puede utilizarse también-usted sólo tiene que cambiar dos pequeños detalles en el código (mencionado en el código) y cambiar cómo funciona el poder del paso convertidor. En 5V versión que eléctrica el paso convertidor está conectado a Vcc pero en los 3, 3V Mini Pro tiene que estar conectado al pin Raw. Es la única diferencia, por lo que es bastante fácil de adaptar a cualquier versión quiere uso uso cualquier versión mejor compatible con los requisitos de tensión de los sensores que desea utilizar.

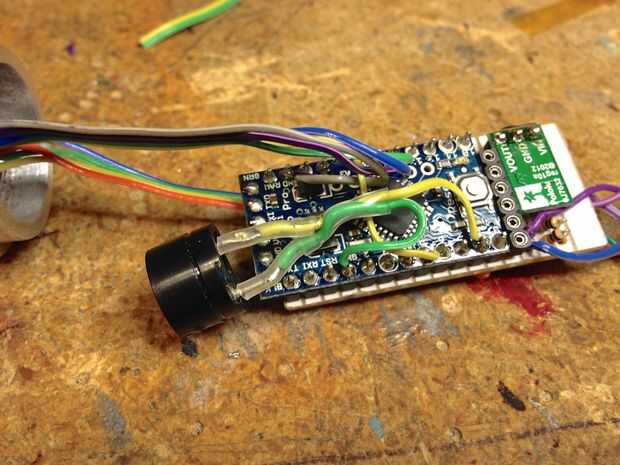

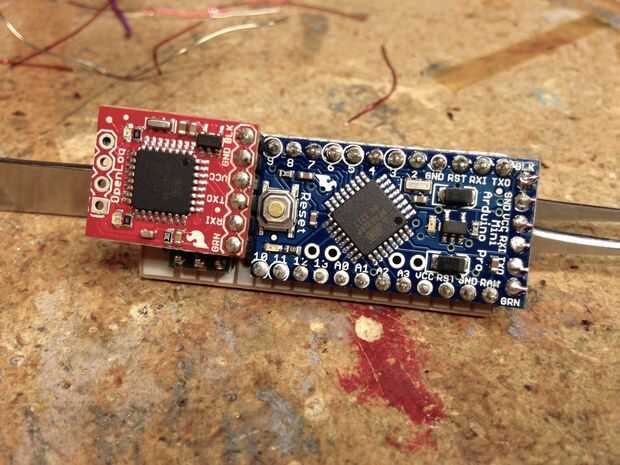

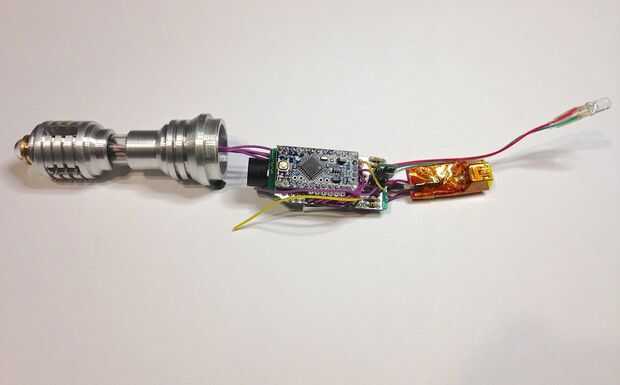

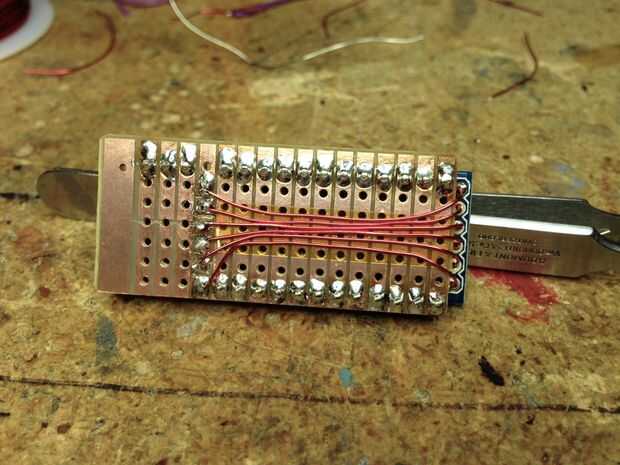

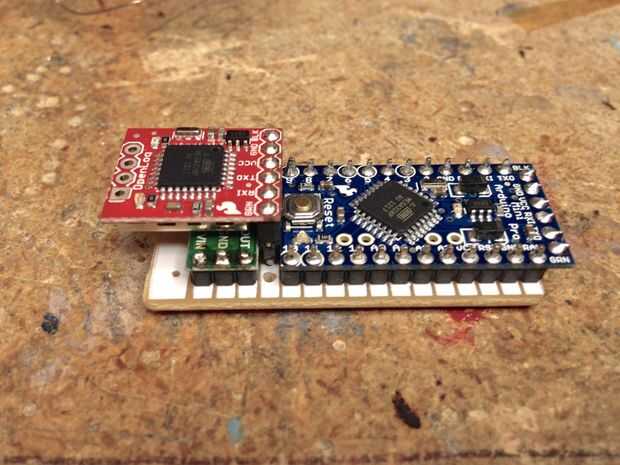

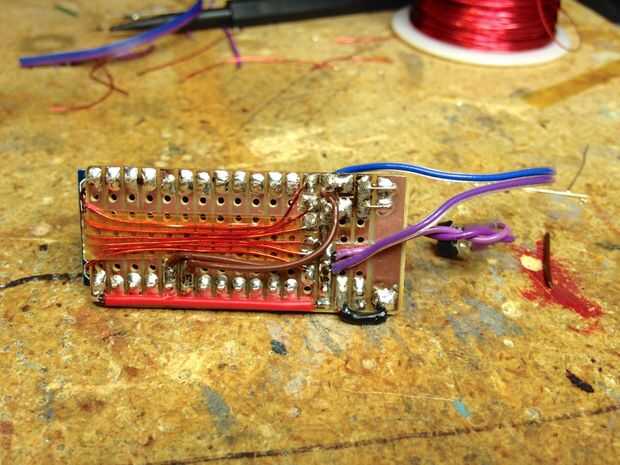

Una vez que el Mini Pro fue soldado en el lugar que estén soldada en un encabezado para el OpenLog. El OpenLog debe ser extraíble como el mismo pasadores que se utilizan para programar el Arduino son los pines usados para enviar datos a la OpenLog. En la parte inferior de la Junta conectar estos pines con alambre magneto de calibre fino para ahorrar tanto espacio como sea posible. Para proteger los hilos finos de la abrasión (y posiblemente causando un cortocircuito) puse primero una pequeña franja de cinta Kapton antes de soldar los cables en su lugar. Una vez que los cables se sueldan pongo otra capa de Kapton cinta sobre los cables. Cinta de Kapton es estancias awesome stuff-it poner muy bien y el calor de la soldadura de hierro no dañarlo. También se puede utilizar para sujetar los cables en su lugar mientras se suelda, que es bastante útil.

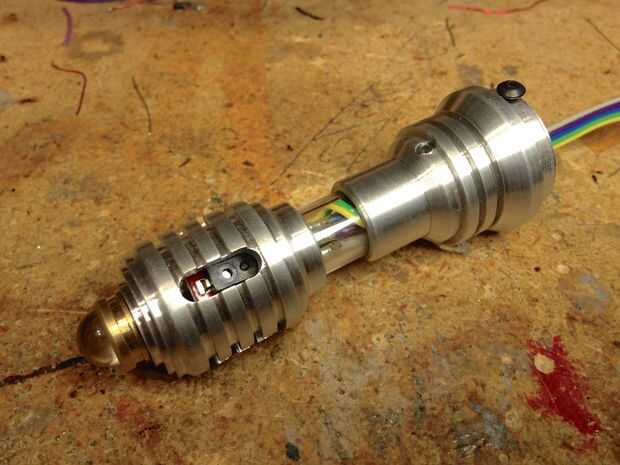

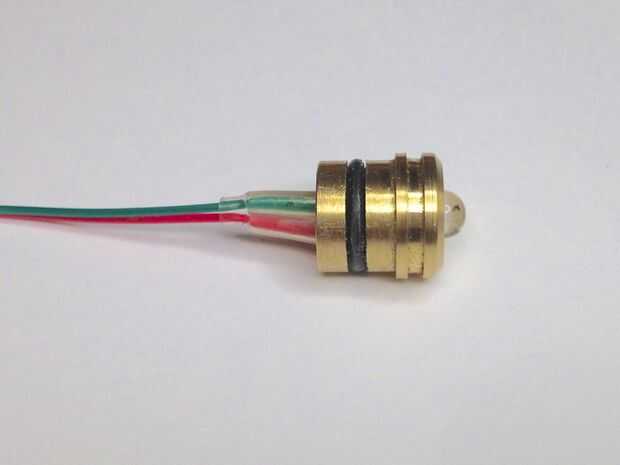

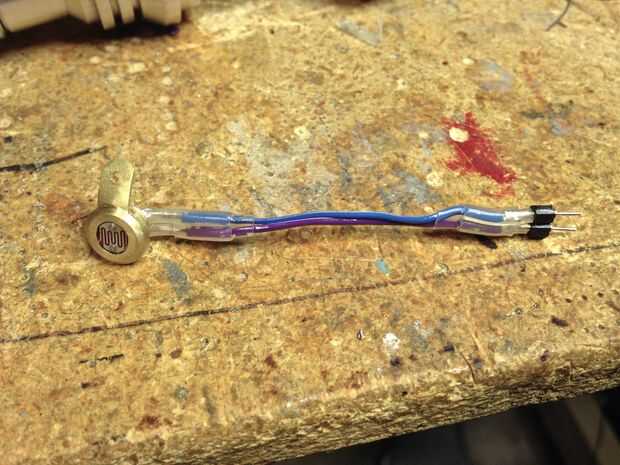

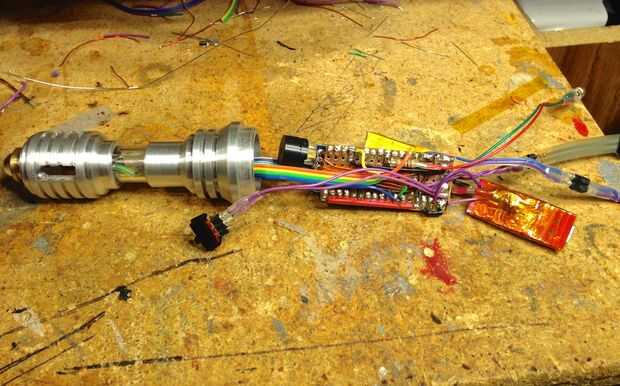

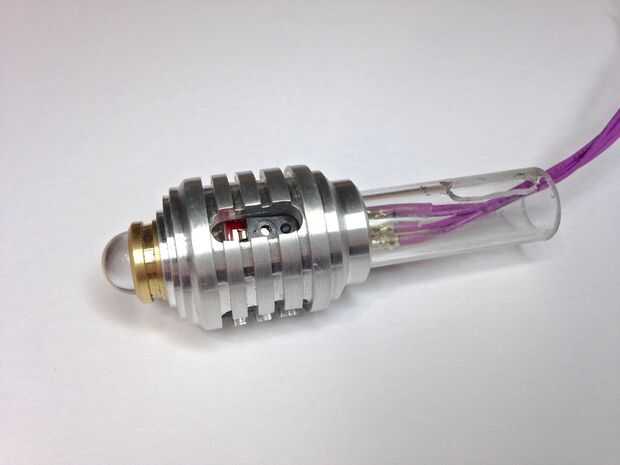

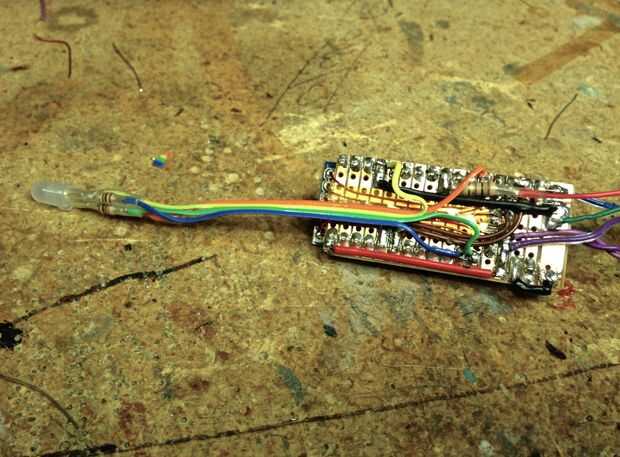

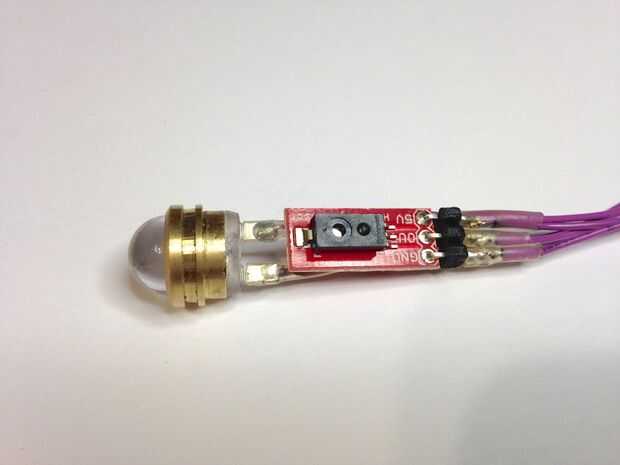

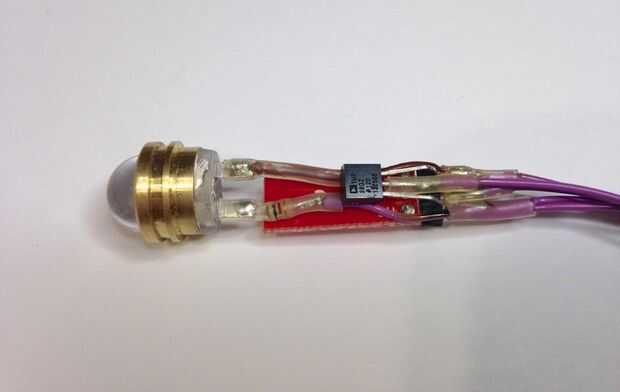

Montar el resto del circuito es bastante sencillo. He intentado usar el cable más delgado y más flexible posible para ahorrar espacio y reducir longitudes de cable mediante la combinación de energía común y líneas de tierra. Cuando yo primero por cable hasta los sensores de temperatura y humedad con el LED en la pieza de punta utilicé los cables que eran demasiado rígidos por lo que después reemplacé estos cables con un cable de cinta delgada. Yo totalmente reconstruido este circuito dos veces en mi intento de todo para caber en el cuerpo de destornillador.
Mi familia me compró una estación de retrabajo de aire caliente para la Navidad este año y déjenme decirles que son una herramienta increíble para desarmar los circuitos cuando se necesita calentar varias conexiones al mismo tiempo con el fin de separar las cosas. También también son mortales para la calefacción de calor retráctil tubo-Asegúrese de que utilizar del encogimiento del calor en todas las conexiones para evitar causar un corto circuito!

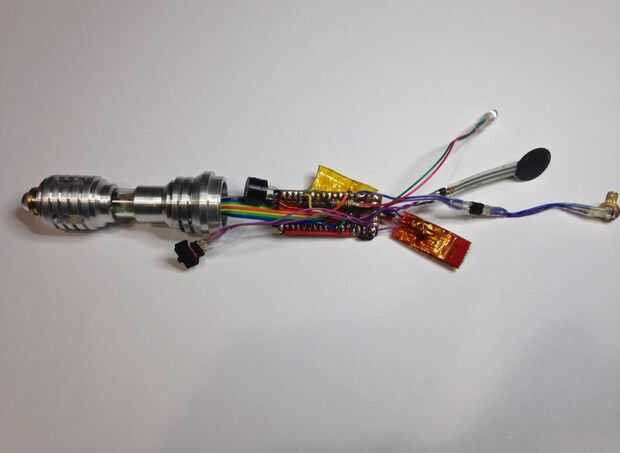

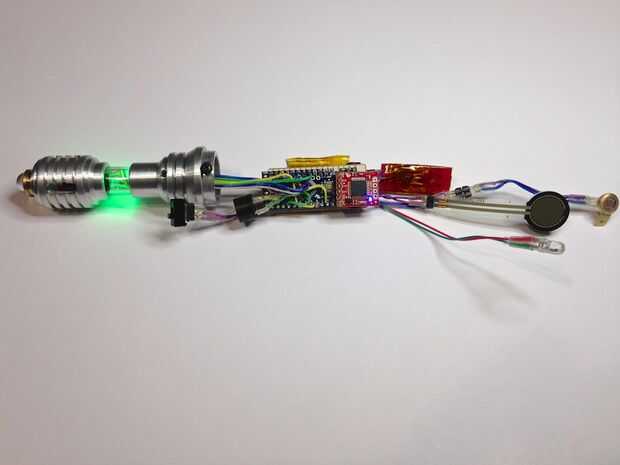

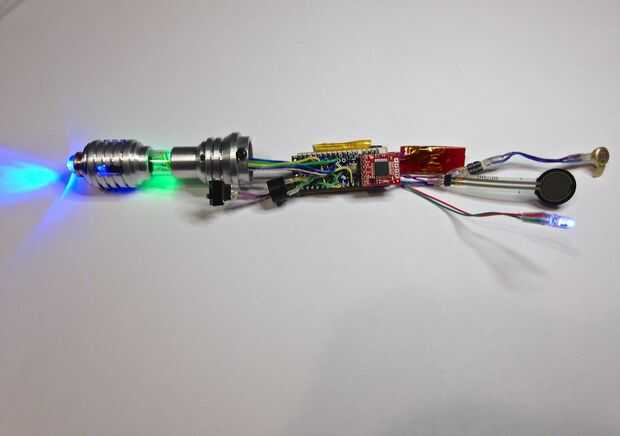

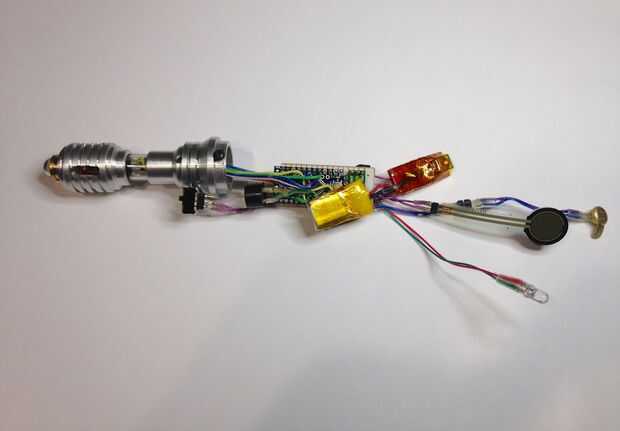

Una vez que el circuito final acciona para arriba y probado hacia fuera - funcionó como un encanto! He podido leer los datos de los sensores y todo funcionaba como debería. Después cuidadosamente de peluche la electrónica dentro del cuerpo de destornillador, y no cabe. Otra vez. Maldita lo!

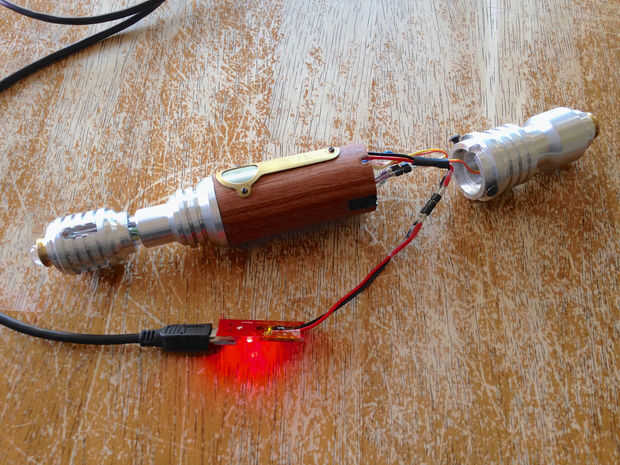

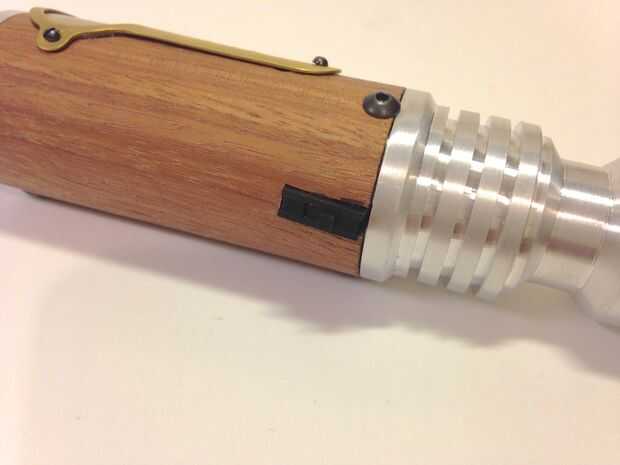

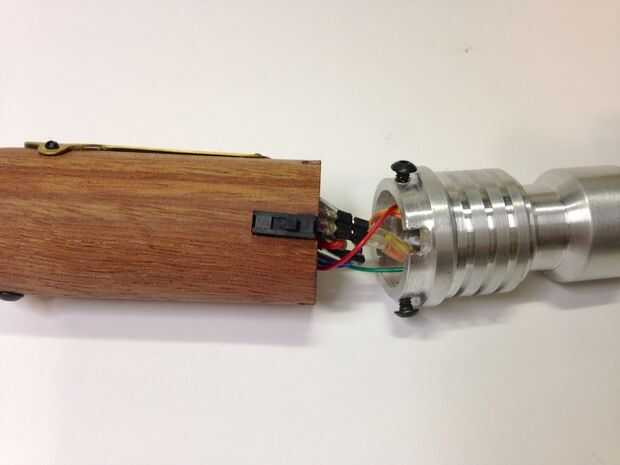

Resultó que los cables necesarios para ser una cierta longitud para poder conectar todo y poder tirar aparte y tomaron demasiado espacio en la sección de la cubierta posterior con el USB circuito de carga. Afortunadamente la solución fue muy simple-que simplemente quitar el circuito de carga y un conector de alimentación de dos clavijas usando unas pinzas de cabecera. Así sólo podría tirar para abrir la parte trasera del destornillador y conecte la batería al circuito externo de carga. En el futuro podría modificar así que solo hay un dos pin de carga conector sobre el cuerpo del destornillador por lo que no tiene que ser tomado aparte. Ahora el interruptor es prensa encaja en una ranura de corte en el cuerpo de madera, como todavía no he encontrado una manera de montar al cuerpo que se ve bien pero tengo un par de ideas en los trabajos...
