Paso 3: impresión 3D/Asamblea
Si elige impresión 3d, que es altamente recomendable, luego use estos archivos que pueden ser fácilmente ajustado de CAD. Pido disculpas de antemano por la falta de fotos en este caso, así que si usted tiene alguna pregunta puede encontrar mi email en el siguiente paso.

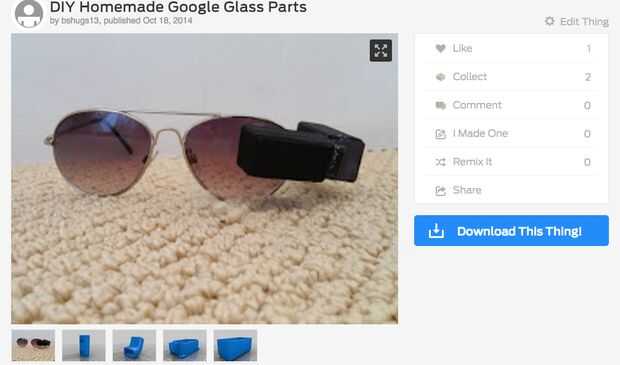

Los archivos están aquí: http://www.thingiverse.com/thing:505790
El tiempo de la impresión 3d tarda aproximadamente 2 a 3 horas. Los clips a los lados pueden ajustarse las gafas a través de software de impresión 3d y CAD/dibujo de programas. Para personas no 3d impresión altamente le animo a utilizar abrazaderas de plástico y madera de balsa. Con madera que buscar fácilmente todo el software de impresión 3d tomar algunas medidas y cortar con un cuchillo x-acto. También, utilice una pistola de pegamento caliente para unir todas las piezas de impresión 3d y montaje de madera. Cuando todo impreso es muy sencillo desde aquí.
Paso uno: tomar http://www.thingiverse.com/download:833676(parte del gran recinto AKA) e inserte los dos tableros de pantalla conectado en el recinto. Cuando hacer esto Asegúrese de que el lado con el agujero en un extremo es hacia abajo, por lo que cuando se pone las tablas y el micro-usb es hacia abajo haciendo demasiado perfecta alineación de las partes, y los dos clips son a la izquierda. También, asegúrese de que es Deslice hacia arriba todo el camino.
Paso dos: tomar http://www.thingiverse.com/download:833678(AKA la parte con los orificios en la parte superior) y los seis tornillos de desmontaje y tomar el módulo impreso y darle la vuelta boca abajo para que el orificio rectangular en la parte inferior es hacia arriba. Tomar la pantalla blanca de desmontaje y ponerlo en la parte impresa que quitó. Asegúrese de que está pegando el lado blanco hacia arriba, y muy importante que los cables estén apuntando a la izquierda o de lo contrario se estará boca abajo. Ahora tomar la lupa y toma dos tornillos y enrosque sea el final de la burbuja.
Paso 3: http://www.thingiverse.com/download:833679(también conocido como el objeto rectangular) y Asamblea de paso de dos en el mismo. Cuando se hace este alimento los cables por el lado y asegúrese de que es derecha arriba con el extremo blanco en la parte inferior y la lupa en la parte superior.
Paso 4: Tome http://www.thingiverse.com/download:833677(AKA el objeto tubular) y pase los dos cables asomando de paso tres ha montado el módulo. Asegúrese de que el extremo más grande del tubo es hacia los dos cables del módulo de pasos de tres. Así, el extremo más pequeño debe quedar hacia arriba cuando usted pase los cables a través hacia usted, y cuando se establece hacia abajo debe girar a la izquierda en un ángulo. También, asegúrese de no utilizar mucha fuerza como este paso puede ser frustrante y consume mucho tiempo.
Quinto paso: este paso implica el uso de papel y pegamento. Por lo tanto, conseguir papel de computadora o papel de construcción coloreado y una pistola de pegamento caliente se recomienda, pero cualquier pegamento está bien. Así que tome todas las piezas y los cables de la toma de alimentación a través del extremo del tubo y conectan con cuidado las tarjetas dentro de módulo de paso de uno (puede que tenga que sacar las placas de conectan los cables luego ponga de nuevo en). Ahora que todo está conectado, te recomiendo intentar una primera prueba antes de pegar para ver si todo lo alimenta correctamente y no está al revés. Ahora, pegue el módulo aumento a su gabinete, y uno de los extremos del tubo conectado al módulo de pantalla con la lupa, se debe pegar con el agujero rectangular. Ahora en la parte superior izquierda dentro del gran recinto sosteniendo las tablas, pegar un poco en el interior (en el esquina/lado izquierdo superior) el tubo con los cables. Ahora que todo se pega debe ser un agujero en el lado derecho de la caja grande, así que corte un trozo de papel para encaje y pégalo en. TÓMESE SU TIEMPO, PORQUE SERÁ TODO VALE LA PENA EL FINAL CUANDO SU TRABAJO!
Felicitaciones, haya terminado con su proyecto! Ahora, una última cosa antes de su lista para su uso completo.
