Breakout board de Vero para pantalla de caracteres LCD (2 / 4 paso)

Paso 2: diseño

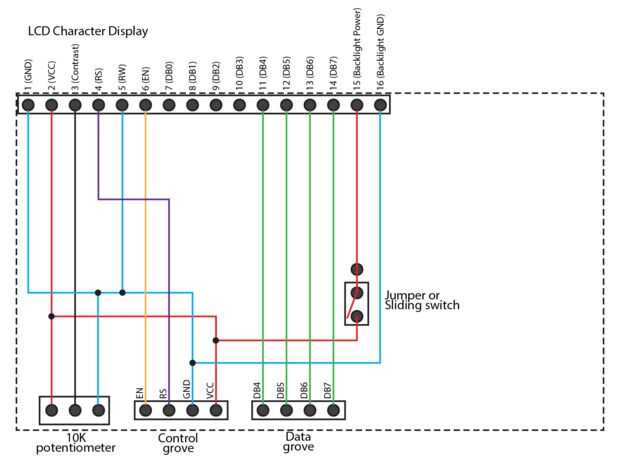

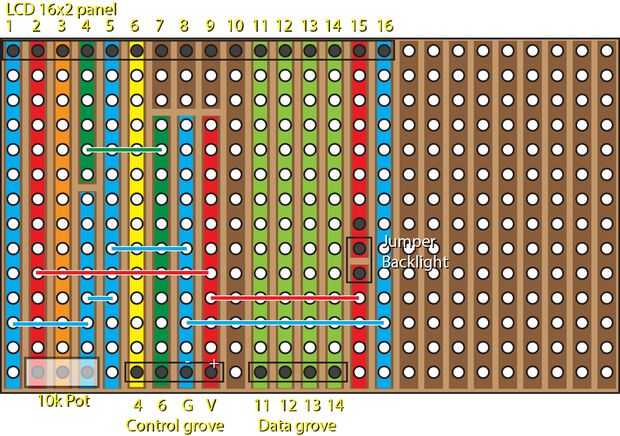

Generalmente de diseño mis prototipos usando Proteus, pero esta vez he utilizado Illustrator para el diseño de la Junta de vero. Illustrator, me permite utilizar colores de fácil legibilidad. Por favor vea las dos primeras ilustraciones. El diseño es bastante simple. Tenía la intención de utilizar 4 pines de datos del LCD (DB4 a DB7). Pines RS y EN también necesitan estar conectado a la MCU. Además LCD requiere 2 sets de VCC/GND, uno para accionar para arriba, otros para iluminación posterior. He utilizado un puente en la línea VCC de luz de fondo, por lo que puedo hacer contraluces ON y OFF. Un interruptor deslizante sería más conveniente (pero no tengo uno); un interruptor momentáneo (botón pulsador) puede utilizarse en lugar de otro para momentáneamente encendió cuando usted lo necesita.
