Brazo robótico Zortrax (10 / 17 paso)

Paso 10: Conjunto de eje Y

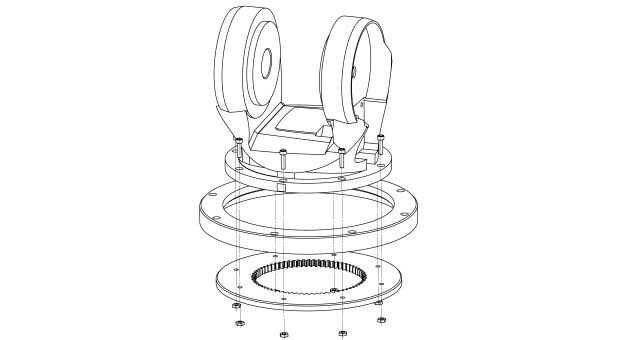

1. Conecte la base con corona dentada, luego conectar con ocho tornillos de SHC y ocho tuercas de M3. El anillo debe colocarse entre la base y la corona dentada.

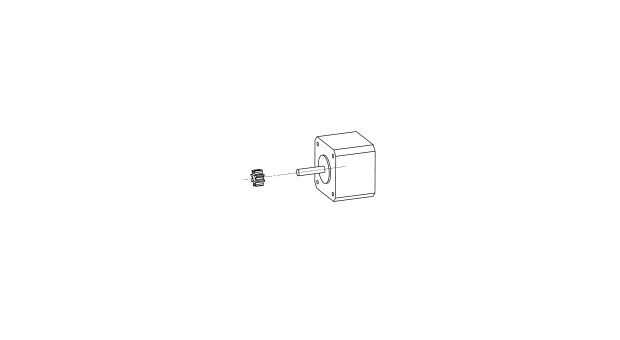

2. Coloque el pequeño engranaje en el eje del motor.

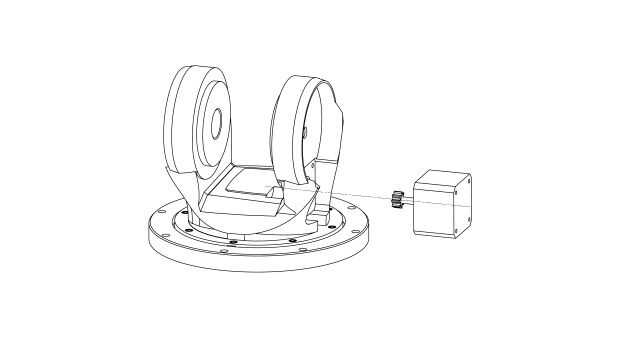

3. introducir el motor dentro de la ranura en la base.

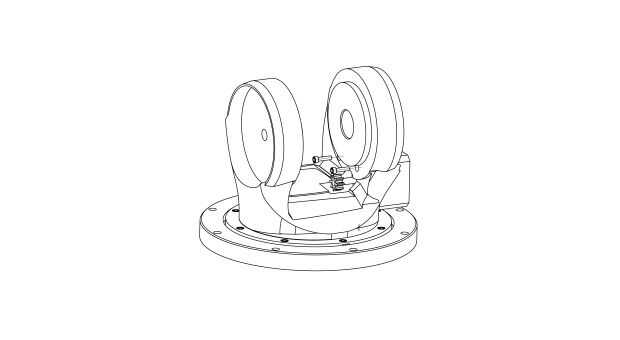

4. Inserte dos tornillos de M3 x 12 SHC en los orificios de la base.
