Brazo robótico inteligente con control remoto (2 / 6 paso)

Paso 2: Montaje del brazo robótico

Montaje de brazo robótico es bastante fácil. Todos los pasos se muestran en las fotos anteriores. El orden de las operaciones principales es como sigue:

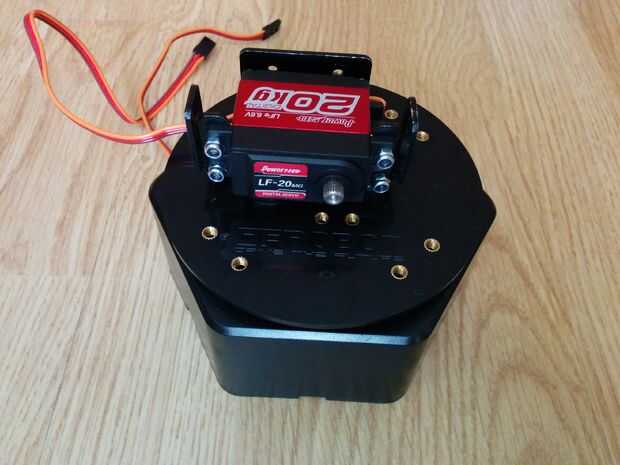

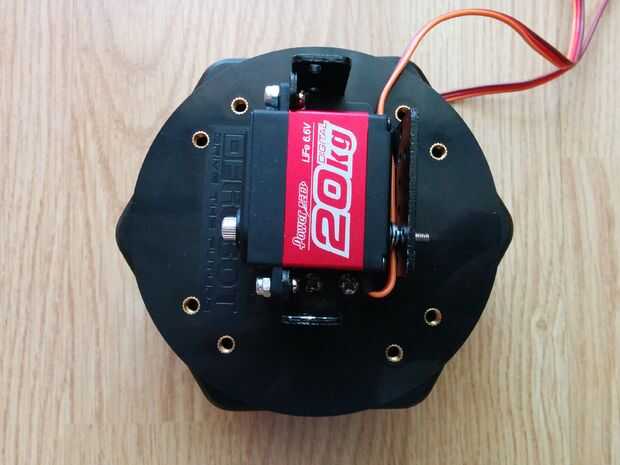

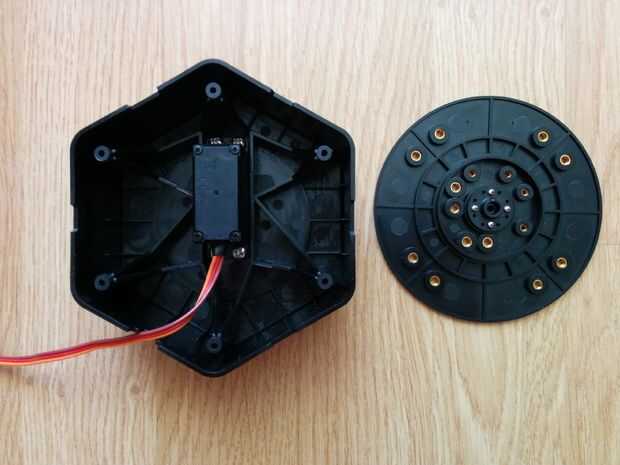

  1. Atornillar el servo a la Hexa Base DFROBOT

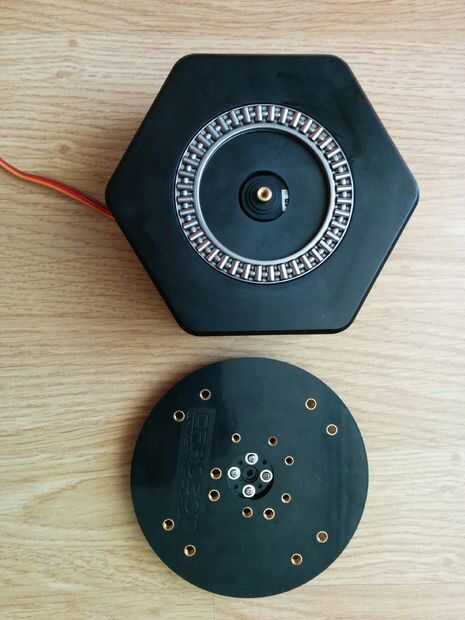

  2. Instale los rodamientos (anillo debajo de la base)

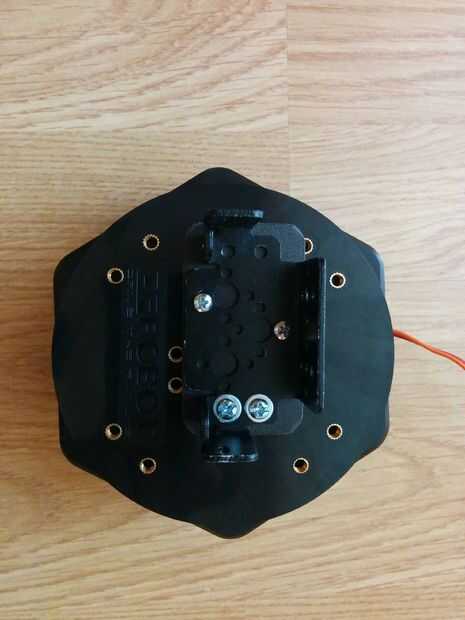

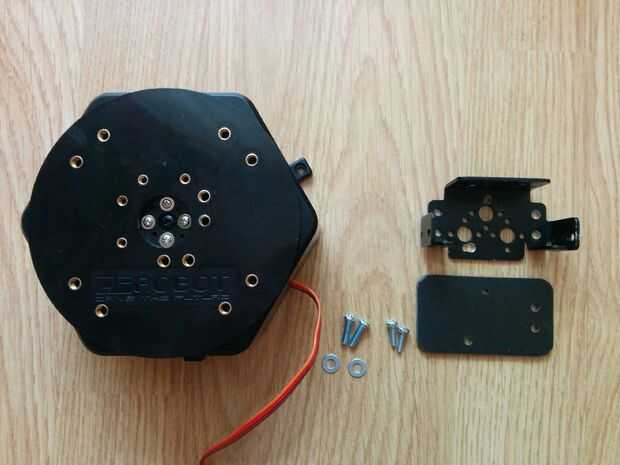

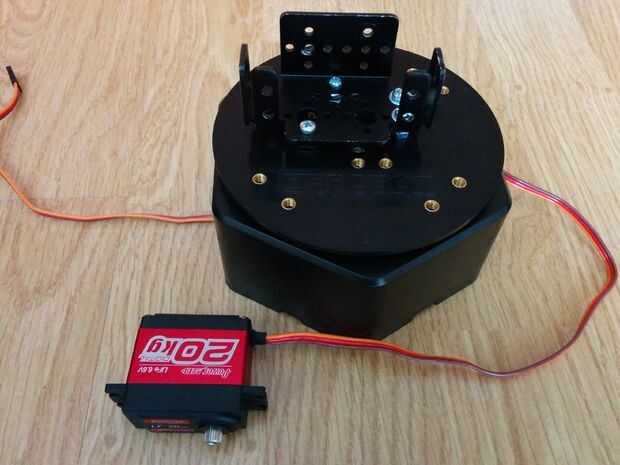

  3. El kit de Pan/Tilt a la base de tornillo

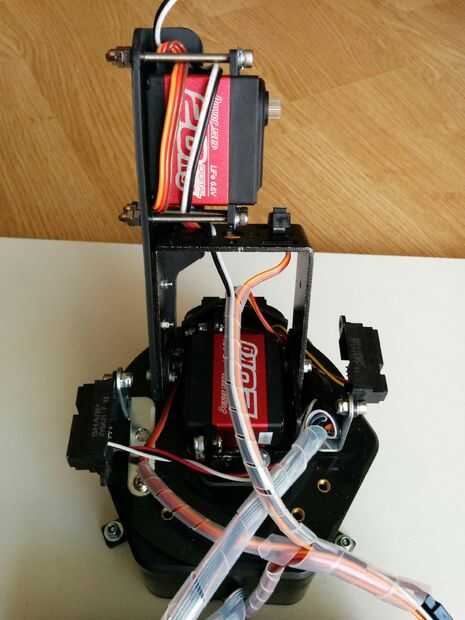

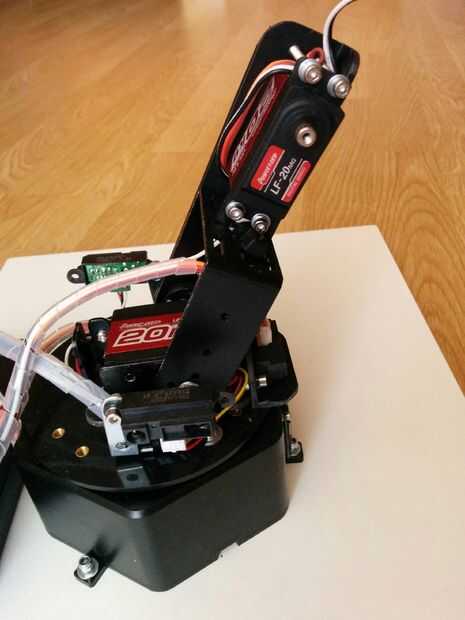

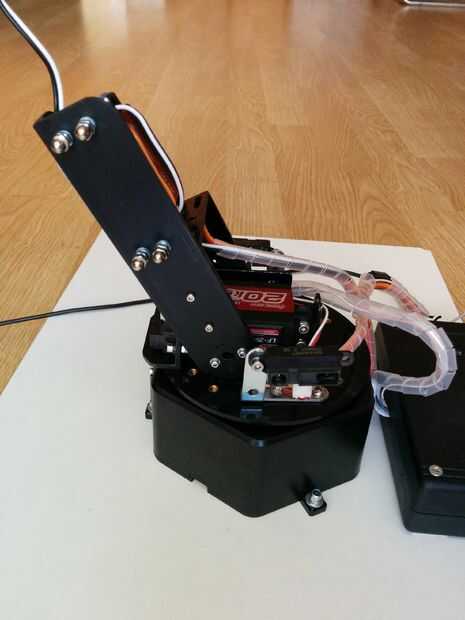

  4. Tornillo de la abrazadera de plástico (con una longitud de 13 cm) en el brazo de Pan/Tilt y luego conecte el servo a este brazo utilizando tornillos de 40 mm M3

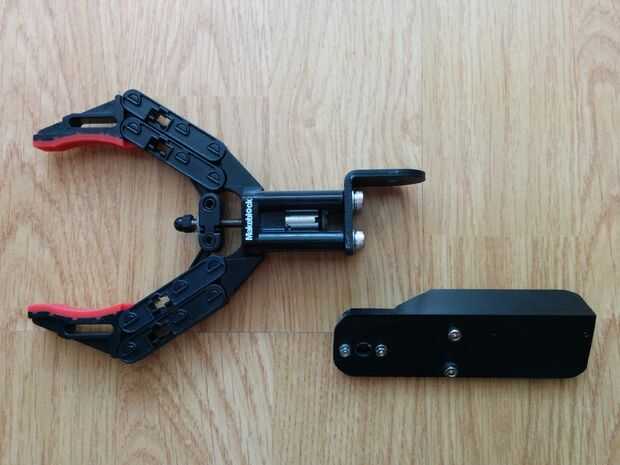

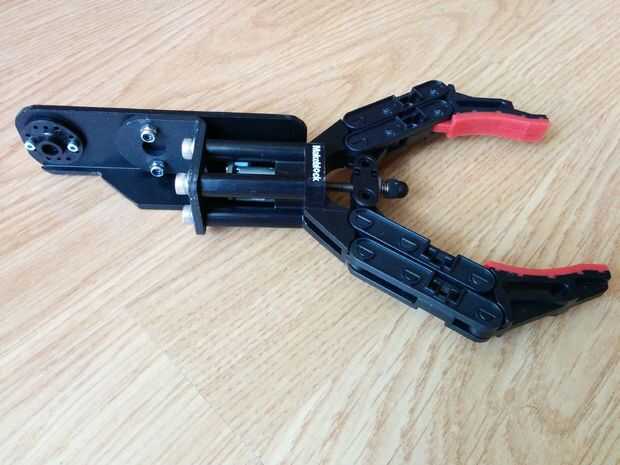

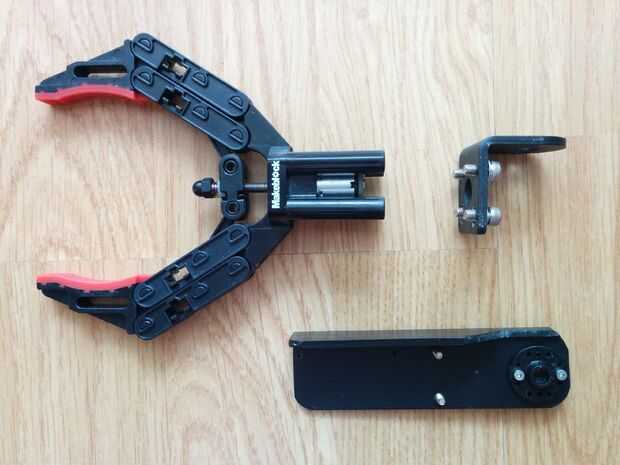

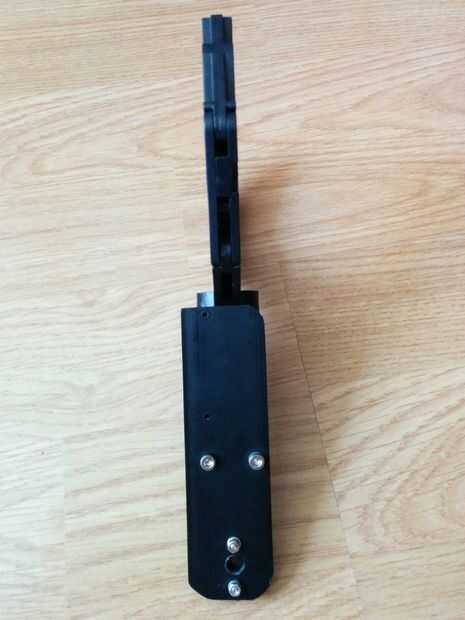

  5. Para sujetar a la muñeca para el uso de codo soporte motor de aluminio (negro L-type) y una pieza de plástico del soporte (en forma de L con una longitud de 10 cm)
  6. Tornillo de la OLED pantalla a la Hexa Base con M2 tornillos y luego conecte los sensores infrarrojos como se describe en el siguiente paso

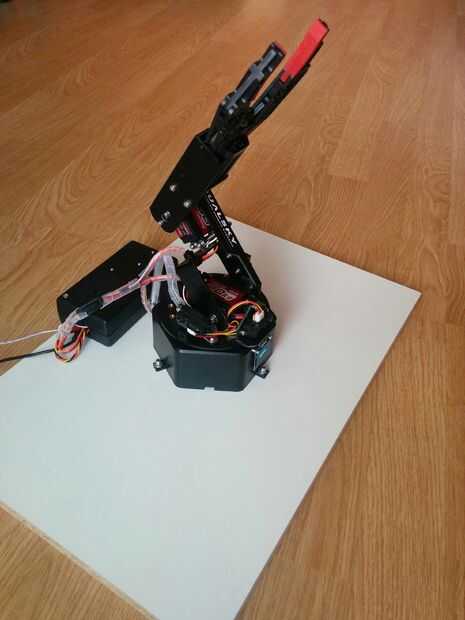

  7. Coloque la base del brazo robótico en el tablero de los muebles de blanco
