Brazo robótico DIY (2 / 8 paso)

Paso 2: Diseño de las piezas

Usted puede diseñar el brazo robótico en cualquier software de CAD mecánico y este diseño en Autodesk Inventor.

En primer lugar, diseñar cada parte solo hacerlo con algunas máquinas de fabricación (corte láser - impresora 3D).

Entonces el proceso de ensamblaje para producir la forma final del brazo.

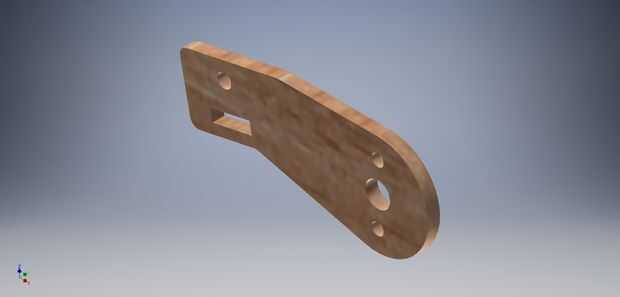

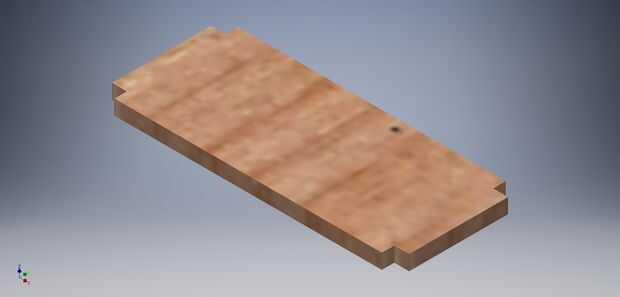

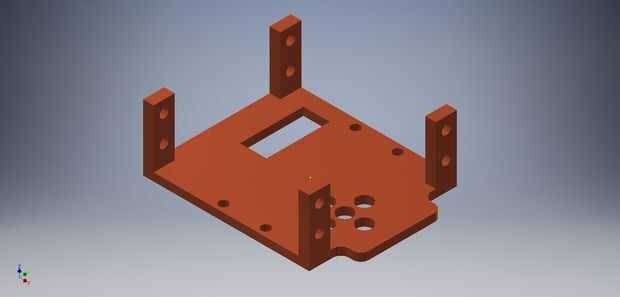

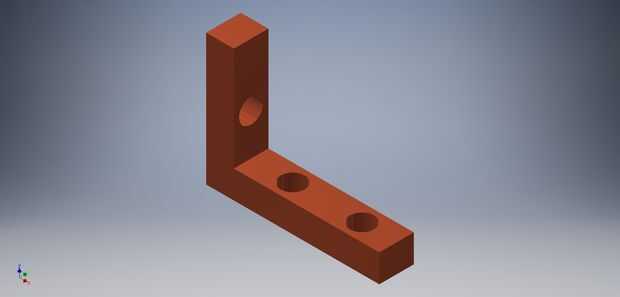

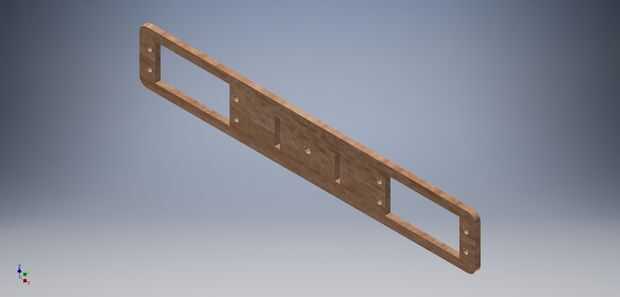

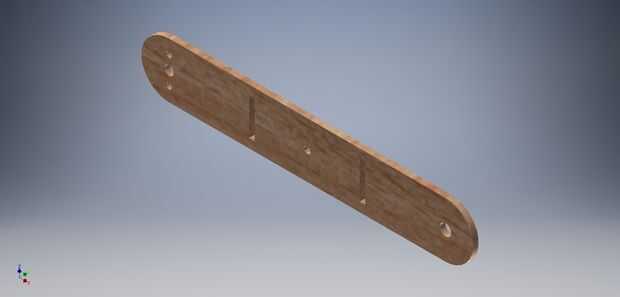

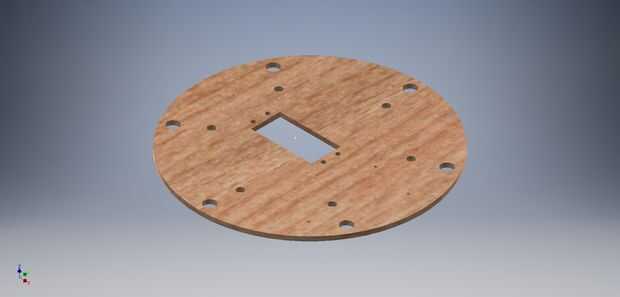

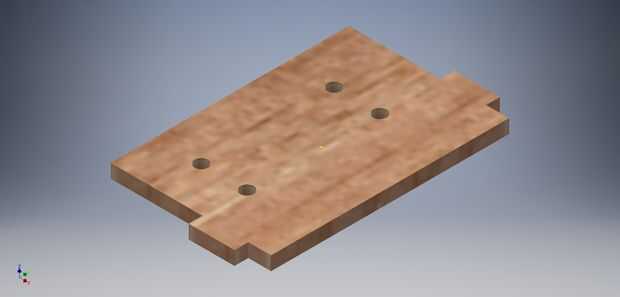

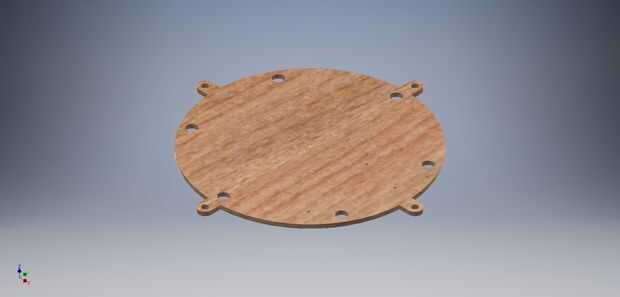

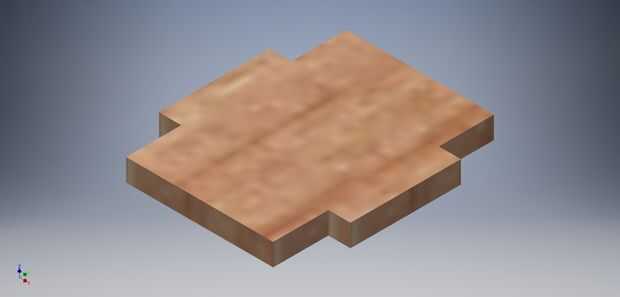

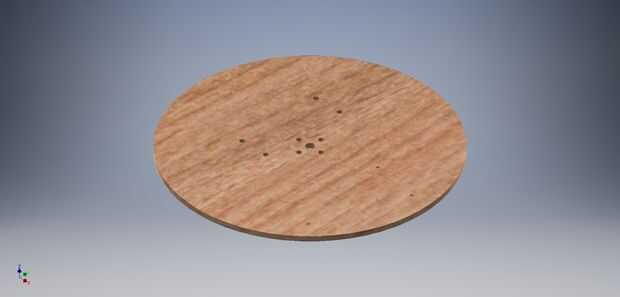

Y estas son las partes del diseño.

Las piezas de madera se hará en el cortador del laser y partes rojas en la impresora 3D.

Estos son los archivos de piezas que se insertan en las máquinas de aquí.

Por supuesto usted puede hacer cualquier otro diseño conveniente para su necesidad.
