Boxed-in Jukebox (7 / 13 paso)

Paso 7: Un Power Point

ADVERTENCIA: Esto implica cableado principal australiano y si no bien hecho va a arruinar algunos o todos los componentes y también poner en peligro su vida. Si usted es un principiante no se recomienda que intente esto es opcional

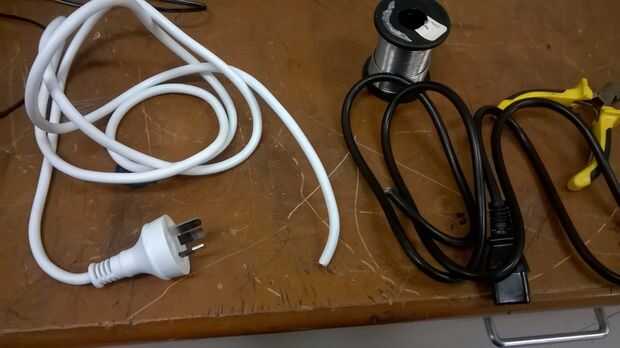

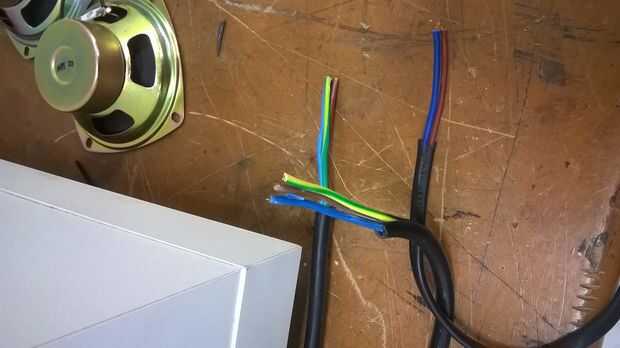

Para esto que tomamos una 2m Extensión tubular (10A) cortar el extremo hembra del enchufe y tira los tres cables dentro de

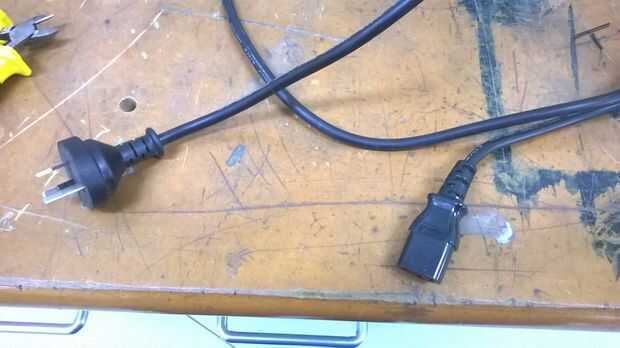

A continuación hacemos lo mismo para el amplificador de altavoz, alimentación los cables de la fuente y la pantalla

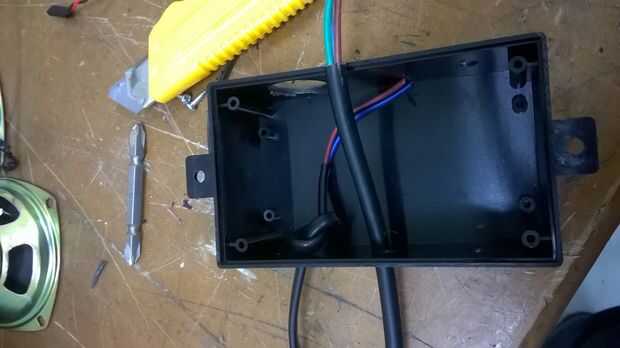

Una vez que todos los cables son rayas toman la caja de plástico jiffy y taladre 3 agujeros en un lado de los tres cables de salida y una en el lado opuesto para el cable de extensión.

Para agregar el total para un switch utiliza un agujero vio pero ten cuidado no a la caja mientras hace esto ya que con tiro el tamaño hacia fuera ligeramente.

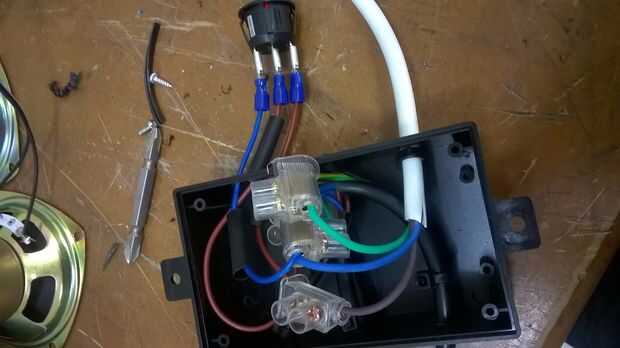

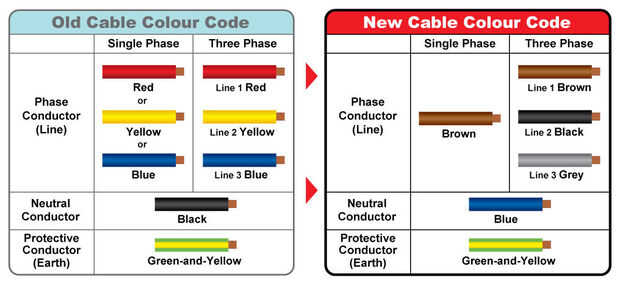

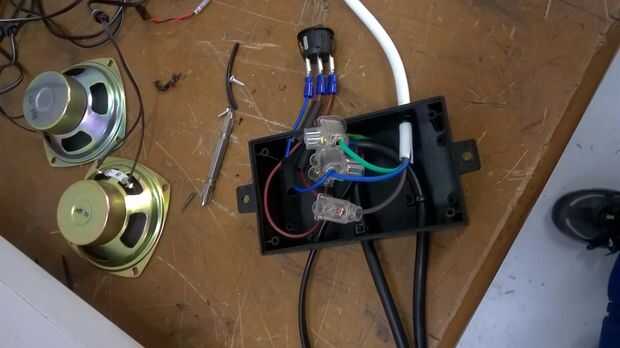

Pase todos los cables en su lugar dentro de la caja y use los conectores de servicio pesado (extremo doble) a cada uno de los cables de salida en un lado de cada conector del alambre y doble comprobación que cada color coincide con los otros en el mismo lugar.

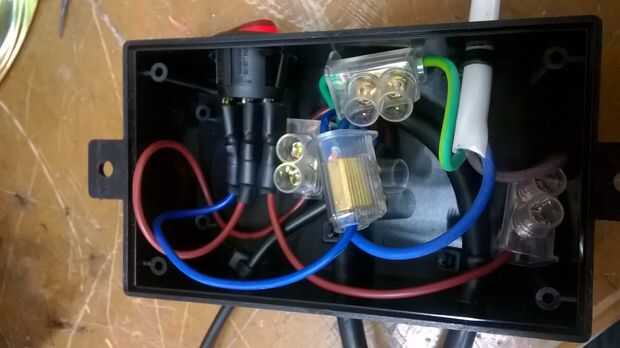

Para el cableado del interruptor AC como se enciende cuando tienes 3 pines uno es un hilo neutro mientras que los otros dos son activos Asegúrese de no cruzar o mezclar estos como chispas garantizará junto con un interruptor de frito. Para esto tome una longitud de cable y ejecutarlo desde el lado opuesto del conector de active (salida) al interruptor. A continuación tome el activo de los cables de entrada con el conector del interruptor que se corresponde con la él (puede averiguar que dos pines están vinculados a través del interruptor de encendido/apagado con un multímetro como el neutro debe ser fácilmente identificable)
