Botellas de leche direccionable (iluminación LED + Arduino) (6 / 12 paso)

Paso 6: Microcontrol, componentes, barrido

Ok, so, great. Tenemos que trabajar ahora luces de botella de leche. Pero el control de encendido y apagado no es muy interesante. ¿Qué atenuación y secuencia? Para ello, necesitamos un microcontrolador, y voy a usar un Arduino. También necesitaremos un montón de componentes para trabajar con él, algunas de las cuales voy a compactar y reciclar hardware viejo.

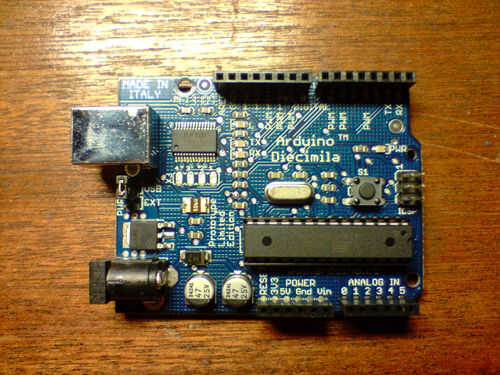

Utilicé un Arduino estándar para prototipos y asegurándose de que podía codificar lo que quería (sigo mucho un novato en este tipo de cosas):
http://www.Arduino.CC/en/Main/ArduinoBoardDiecimila

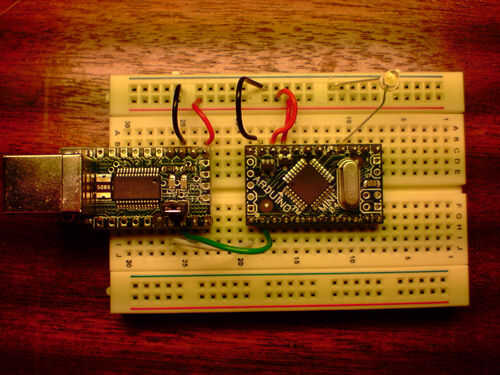

Y compró junto con un adaptador USB para ir a la luz actual:
http://Arduino.CC/en/Main/ArduinoBoardMini

En caso de que ya no has escuchado de ellos, Arduinos son plataformas de prototipado poco hermoso que permitirá iniciar bajo costo aprender sobre microcontroladores. El lenguaje de programación utilizado para decirles lo que deben hacer es bastante accesible también. Hay gran referencia en la Web de Arduino y un montón de tutoriales nivel principiante bueno por Limor Friedman:
http://www.Arduino.CC/en/Reference/homepage
http://www.Ladyada.net/Learn/Arduino/

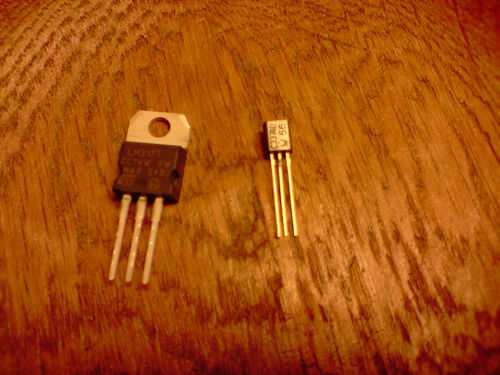

Necesito rediseñar mi circuito, más compleja para acomodar un arduino mini. Quiero ser capaz de cambiarlos enciende y apaga según una lectura de un potenciómetro rotatorio, que significa la incorporación de transistores en el circuito de arduino accionar como interruptores. Arduino también funciona a 5v, así que necesitaré producir una fuente regulada de 5v de mi 12v existentes uno a menos que utilice dos tomacorrientes. El LM317T se ajusta a la ley; mediante el uso de resistencias de a pocos con él (detallado más adelante) puedo conseguirlo para empujar la cantidad correcta de voltaje hacia fuera para el arduino. Aquí está alguna referencia sobre el LM317T:
http://OurWorld.CompuServe.com/homepages/Bill_Bowden/page12.htm

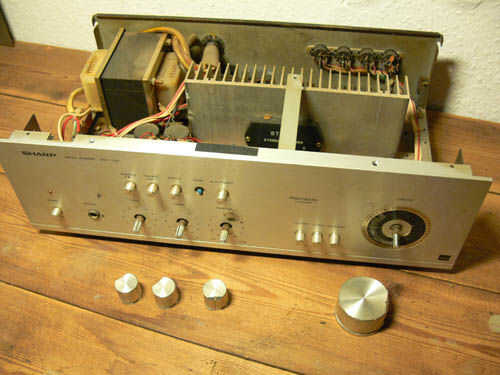

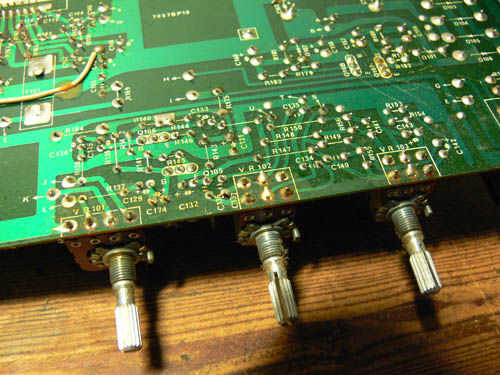

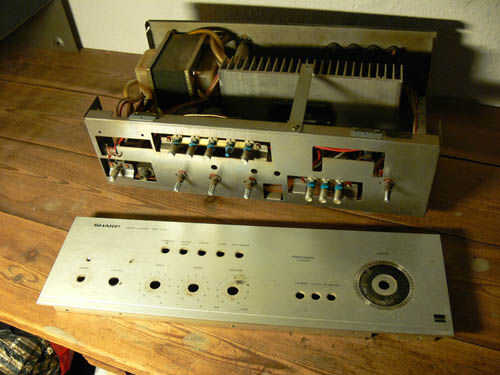

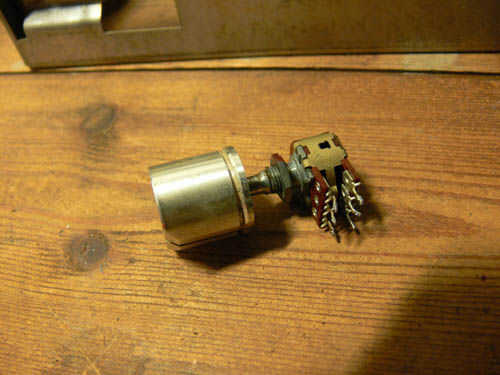

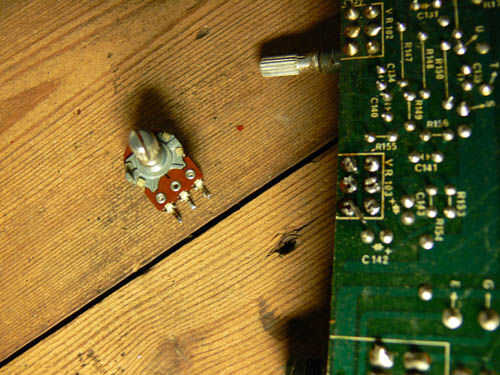

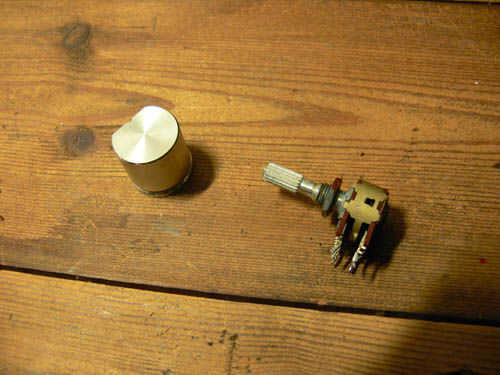

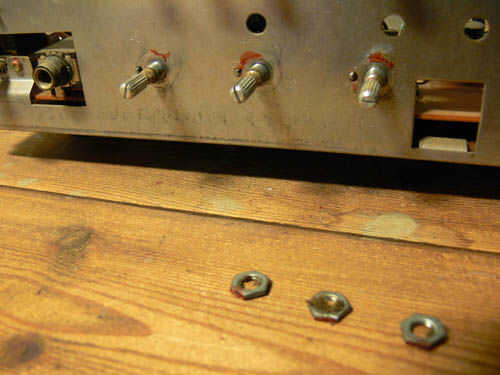

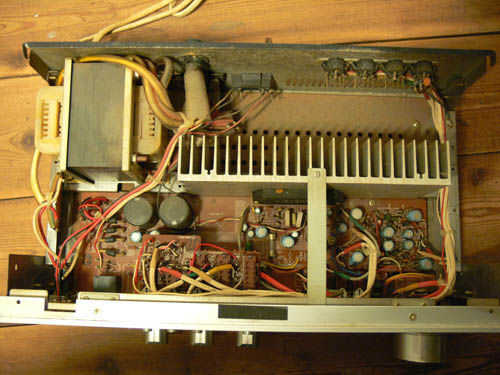

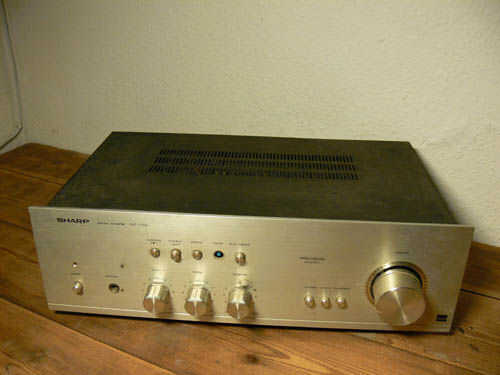

He incluido algunas fotos de los componentes a continuación, que realmente va a formar un circuito simple. También he incluido algunas fotos de un viejo amplificador que obtuve de un mercado local para 2 libras. Tiene perillas de aluminio hermoso que probablemente costaría más de 2 libras cada uno y un montón de agradables potenciómetros e interruptores gruesos al arrancar. Depuración de equipos antiguos puede bolsa algunos viejos componentes realmente agradables para nada. Ver las fotos de algunos consejos.
