Botellas de leche direccionable (iluminación LED + Arduino) (4 / 12 paso)

Paso 4: Soldadura de componentes

Ahora tenemos que soldar todo en su lugar.

En primer lugar, soldar todos sus pares de cables retorcidos entre sí, entonces el exceso de clip.

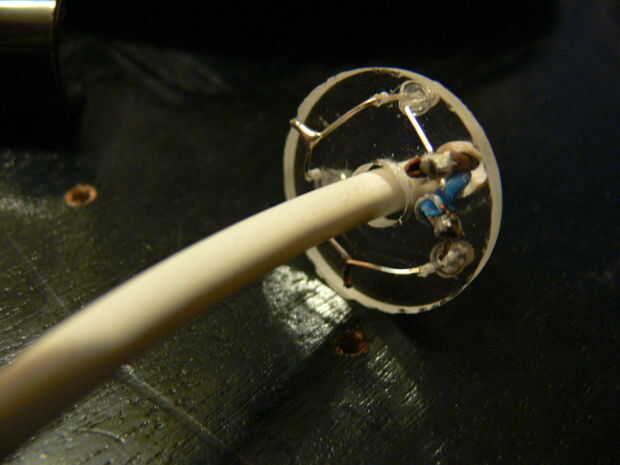

A continuación, tira de longitudes de cable eléctrico e hilo por los agujeros del cable que ha perforado en cada disco. Enrolle los cables alrededor de los conductores de LED, con vivo (marrón) va para largo (positivo) de la cadena de LED. El cobre alrededor de los cables de la bobina, soldar en su lugar y cortar otra vez el cualquier exceso plomo.

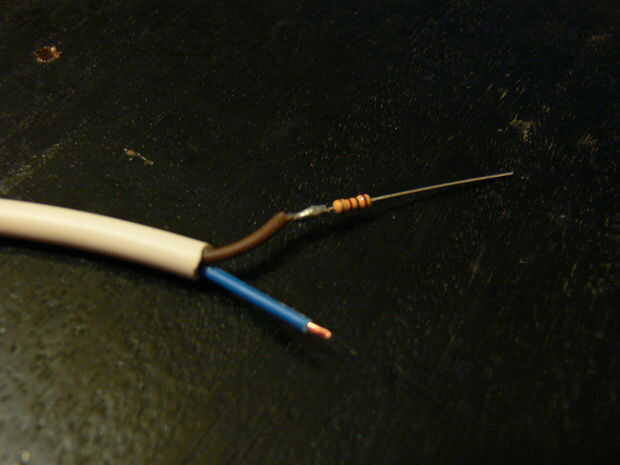

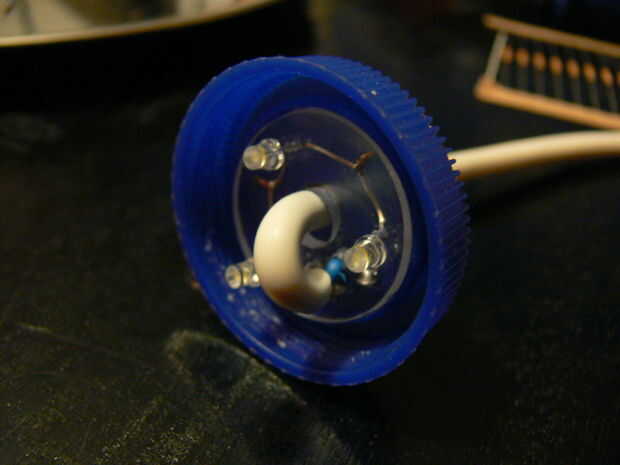

Doble el cable nuevo a través del agujero del centro, luego deslice la tapa hacia abajo la cabeza y sobre el disco. En el otro extremo, Solde un resistor del valor correcto (en mi caso 120 ohmios) para el cable positivo.

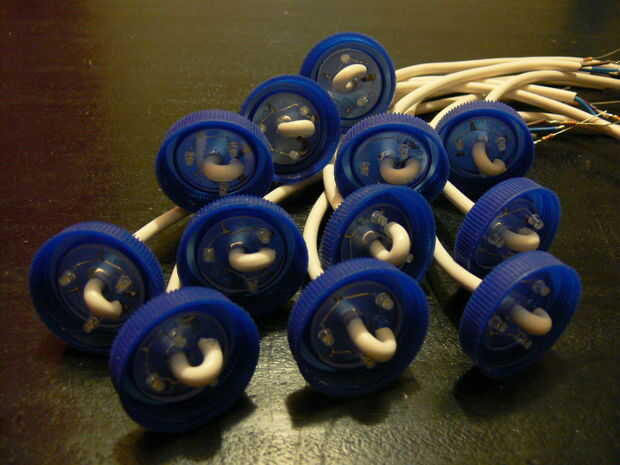

La longitud de los cables depende de cómo vas a colgar las luces. Como se aprecia en el cuadro final de este paso, opté por usar longitudes relativamente cortas de flex, porque sabía que junto a ellos a más largos y hacer viviendas que se ocultan las juntas. También es más fácil trabajar con 12 longitudes más cortas, en lugar de 12 más.
