Bot de equilibrio ArduRoller (3 / 8 paso)

Paso 3: chasis

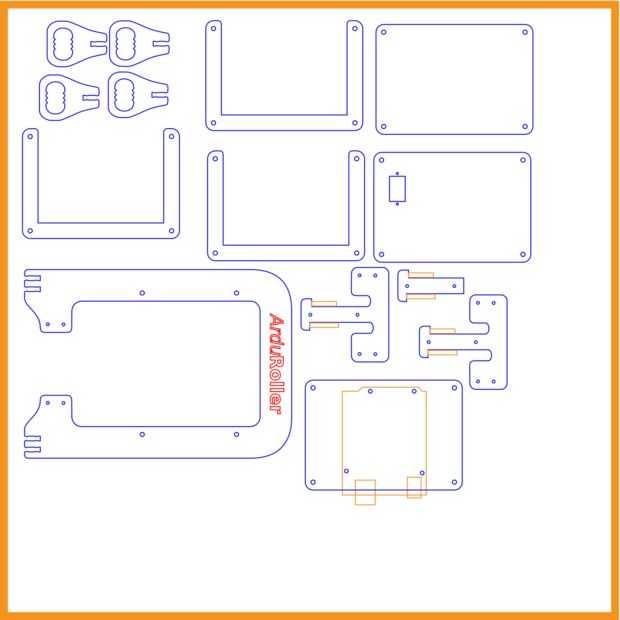

Diseño el chasis usando Inkscape Linux y utiliza Ponoko para corte por láser.  La versión en SVG en mi repositorio de Github y he publicado en Ponoko .

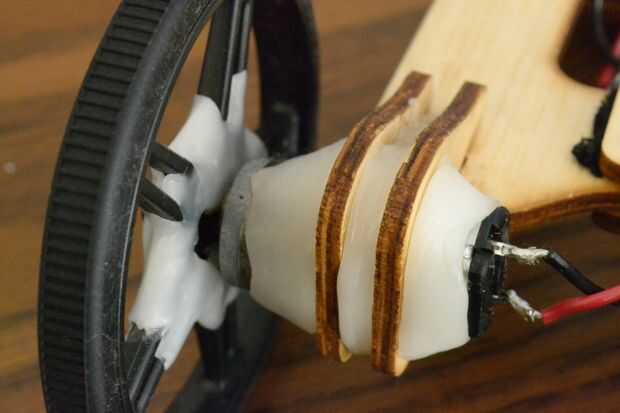

Yo estaba muy contento con cómo resultó dado fue mi primer intento en el uso de Ponoko.  La única parte que no funcionó tan bien fue el montaje del motor, que tuve que pulir y aumentar con Instamorph.

Uso de Ponoko, el grano de madera funciona de izquierda a derecha por lo que algunas partes deben colocarse lateralmente.  El cortador del laser es increíblemente preciso y hace un gran trabajo en agujeros de los tornillos.

Asegúrese de leer las normas de diseño de Ponoko si desea modificar el diseño del chasis.  Hay trucos como la necesidad de poner "nodos" en las ranuras Pon a tener en cuenta las diferencias materiales y el hecho de que el láser elimina 0,2 mm alrededor de la línea.
