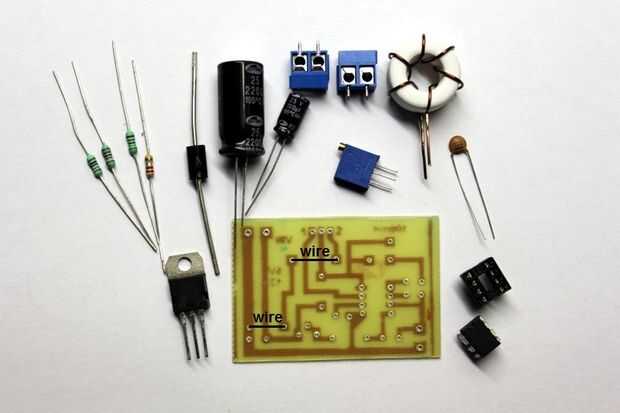

Paso 2: componentes
Existen componentes críticos aquí excepto tal vez para la bobina de ferrita como una opción preparada que es fácil de construir por sí mismo como lo hice. El componente principal es el IC = MC34063 que simplifican todo el circuito ya que requiere sólo unos pocos componentes adicionales para funcionar.
[IC]
El MC34063A la serie es un circuito de control monolítico que contiene las funciones principales necesarias para DC−to−DC los convertidores. Estos dispositivos consisten en una referencia interna de temperatura compensada, comparador, oscilador de ciclo de deber controlado con un circuito de límite de corriente activo, el conductor y el interruptor de salida de corriente alta. Esta serie fue diseñada específicamente para ser incorporados en aplicaciones Step−Down y Step−Up y Voltage−Inverting con un número mínimo de componentes externos.
Ventajas del MC34063A
• Operación de 3.0 V de entrada V 40
• Baja corriente de espera
• Limitación de la corriente
• Interruptor corriente a 1.5 A
• Voltaje de salida ajustable
• Operación de la frecuencia a 100 kHz
• Precisión 2% referencia
[R]
Los resistores son de 1/4W.
[T] TIP31 es un transistor de potencia NPN. Todos de amperaje de salida pasa a través de él.
Bobina de ferrita de 100μH [L1] . Si hay una necesidad de construir por sí mismo compra una ferrita toroidal de diámetro exterior = 20mm x diámetro interno = 10 mm x 10 mm de alto y un alambre de 1mm, 1,5 mm de ancho x 0.5miter largo y hacer 5 vueltas apretadas en distancias iguales. Dimensiones de ferrita no son tan críticos. Una diferencia de unos pocos (1-3mm) en las dimensiones arriba va a estar bien.
[D] debe utilizarse un diodo de barrera Schottky.
[TR] Un multivuelta PCB trimmer aquí utilizado para ajustar la tensión de salida a 12V.
[C] C1 y C3 son condensadores de polaridad así que prestar atención al colocar el PCB.
