Booster elevador (1 / 4 paso)

Paso 1: introducción

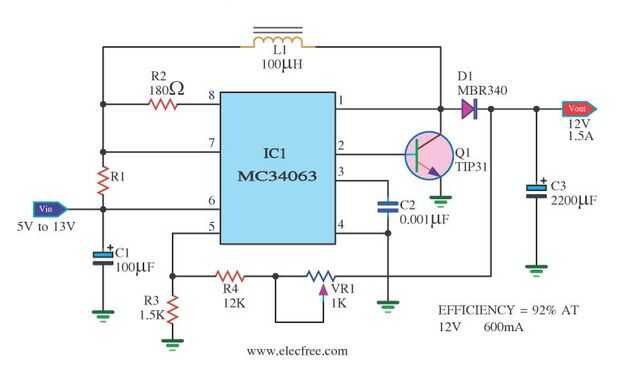

El esquema es de www.elecfree.com

Os animo a visitar ya que hay un montón de esquemas útiles para usar libremente.

Todo que hizo fue dibujar el diseño de PCB y probar el circuito que funciona perfectamente bien.

Permite comenzar.

Un circuito elevador de tensión recibe una tensión más baja y produce una mayor salida para ser utilizado donde que un voltaje más alto no está disponible. Aumentadores de presión del elevadores tienen muchos usos con más común en usos con pilas.

Se trata de un convertidor DC-DC. El voltaje de entrada puede ser tan bajo como 3, 5V – 13V DC y puede proporcionar una salida de 12 VCC.

Una batería de iones de Li de 3.7V voltaje nominal puede conducir este circuito proporciona una salida de 12V / 1.5A.
