BookClock - reloj basados en Arduino en una caja de cartón (5 / 5 paso)

Paso 5: Encerrar la electrónica y encender

Con la exhibición de LED en su lugar, tenemos que pegar la Junta Wiseduino en la parte inferior de la caja de alguna manera. Para ello usé velcro con cinta adhesiva en el otro lado (puede ser comprado en tiendas de dólar).

Le energía BookClock a través de un cable USB, preferiblemente por lo menos 5 pies de largo (para energía toma siempre es a distancia).
Corte el "tipo B" o "tipo miniB" extremo del cable, dejando el cable con el conector "tipo A" (que es insertado en el puerto USB de la computadora).

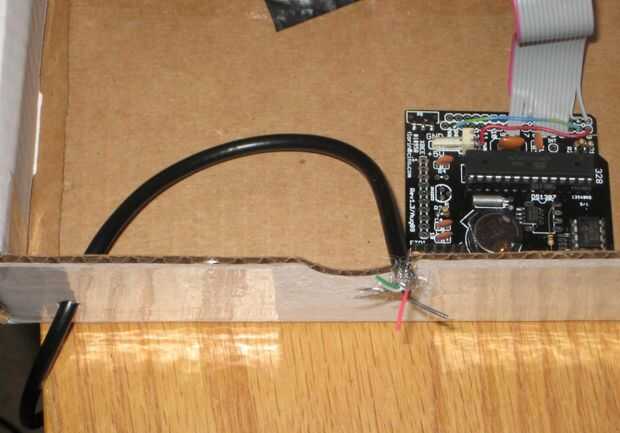

Ahora corte (usando la misma cuchilla xacto) una pequeña abertura para el cable, en el lado opuesto de la pantalla, como se muestra en foto 1. Inserte el cable por el agujero.

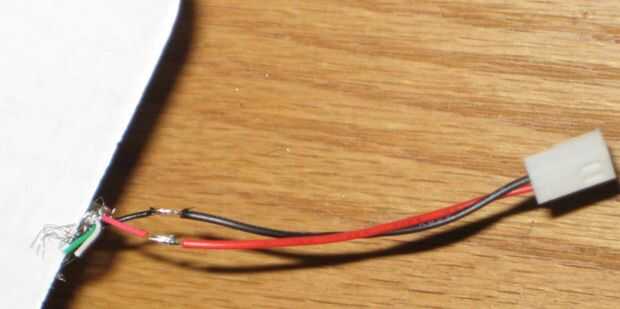

Separado el interior los cables para que los rojos y negros son accesibles, entonces cada uno a los correspondientes cables rojos y negros del cable de alimentación que viene con Wiseduino (foto 2) de la soldadura. Aislar las conexiones soldadas con cinta aislante.

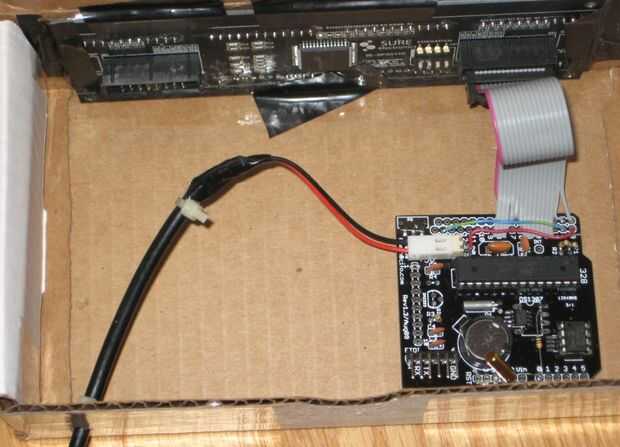

Para asegurar el cable, coloque un lazo de alambre en el cable y en el interior, cerca del agujero, como se muestra en la foto 3 (inferior izquierda).

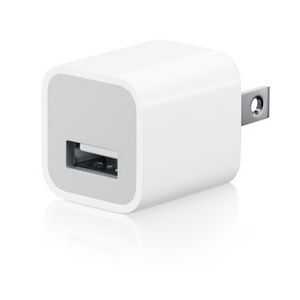

Para encender, conecte el cable USB en el puerto USB del ordenador o un adaptador de alimentación USB, el tipo de los utilizados para cargar iPhones/iPods (se puede comprar en ebay por menos de US$ 2), se muestra en la foto 4.

El BookClock está listo para usar y mostrar.
