Paso 1: Montaje de Wiseduino
Wiseduino puede ser comprado como kit aquí. El kit contiene los siguientes componentes:
-PCB (negro);
-ATmega328P microcontrolador programado con el gestor de arranque;
-zócalo de 28 pines para el chip ATmega328P;
-Resonador 16MHz para el microcontrolador;
-Reloj en tiempo real DS1307, con zócalo de 8 pines;
-EEPROM 24LC256, con zócalo de 8 pines;
-Cristal de 32768 Hz para el RTC;
-Batería de la moneda CR1220 y soporte de la batería;
-6 ángulo recto masculino pines (conector FTDI);
-40 femenina pines;
-4 resistencias de 10K;
-4 disociación condensadores 100nF;
-Transistor 2N2222;
-micro interruptor;
-2 polarizado masculino pines (conector de alimentación);
-conector de alimentación con cable.
Para montar el Wiseduino, siga estos pasos de mini:
1. soldar primero las tomas de IC (circuitos integrados). Colocarlos correctamente, por lo que sus muescas coincidan con los de la serigrafía.
(Esto será útil más tarde, cuando el ICs deben insertarse en sus respectivas cavidades; sus muescas deben coincidir con los de las tomas, que partido aquellos en la serigrafía, lo consiguió?)

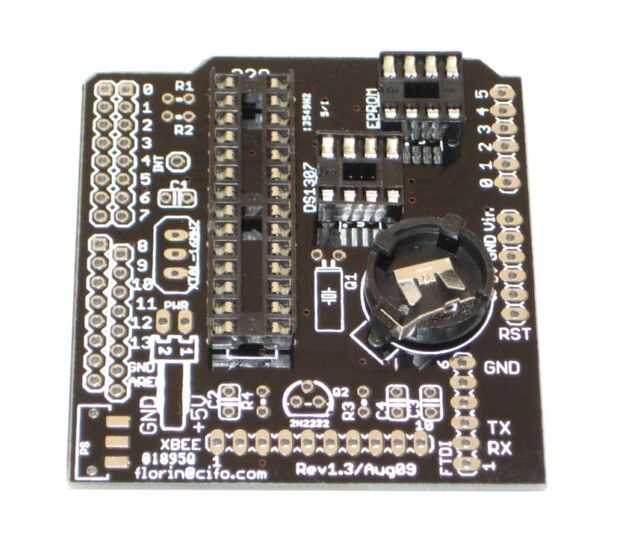

2. soldadura en lugar del soporte de pilas. (foto 1)

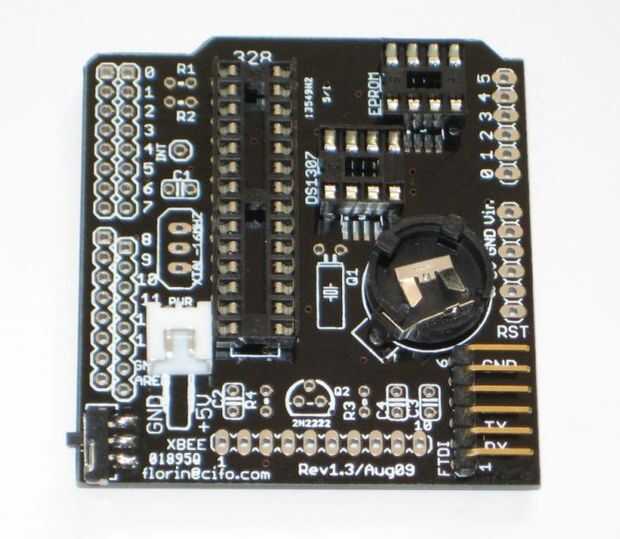

3. soldar el conector de alimentación, luego el conector FTDI. (foto 2)
4. suelde el interruptor micro de las almohadillas. Ya que es un SMD (dispositivo montado superficie), utilizar esta técnica: poner alguna soldadura en uno de los botones; Coloque el interruptor sobre las almohadillas, luego soldar el pin que está sobre el botón "cargar". Una vez en el lugar, soldar los pines restantes.
5. soldar las cuatro resistencias (10 K) idénticas en sus lugares. Estas son las resistencias sólo en el tablero.
6. soldar los cuatro condensadores de desacople. Una vez más, son los condensadores sólo en el tablero.
7. soldar el resonador de 15 MHz.

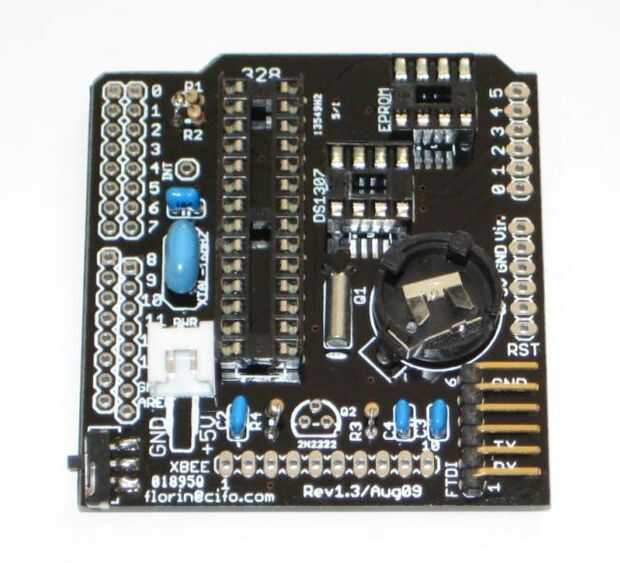

8. curva 90 grados los 2 pasadores de cristal cilíndrico pequeño (32768 Hz), entonces la soldadura lo por lo que es paralelo y cerca de la Junta. (foto 3)
En este punto, tendríamos unos pasos para un montaje completo. Sin embargo, para este proyecto, no suelde los encabezados de mujer y ni el transistor.
Lo que queda por hacer es:
9. insertar los circuitos integrados en sus zócalos respectivos, emparejando las ranuras (como se mencionó anteriormente).
10. Inserte la batería de la moneda en su soporte.
A continuación, es necesario "hackear" Wiseduino un poco, para instalar el interruptor de inclinación y soldar el cable de cinta para la pantalla.
