Bombilla de LED de 5 vatios (2 / 3 paso)

Paso 2: Circuito y del disipador térmico del edificio

1.)Heatsink Building

Se requieren 2mm MDF o superior para hacer el disipador de calor.
Colocar 27 led de que requieren un adecuado disipador de calor.

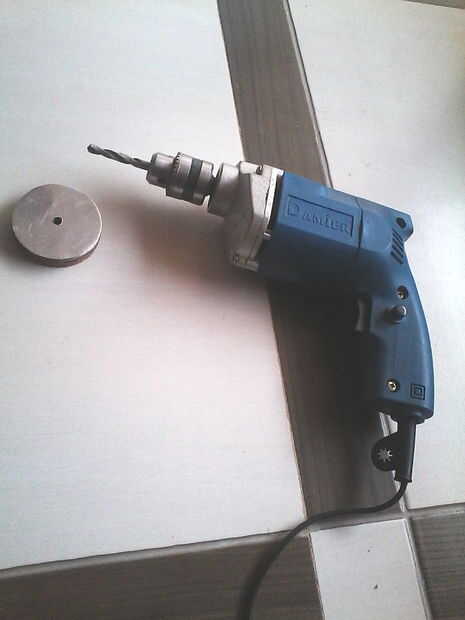

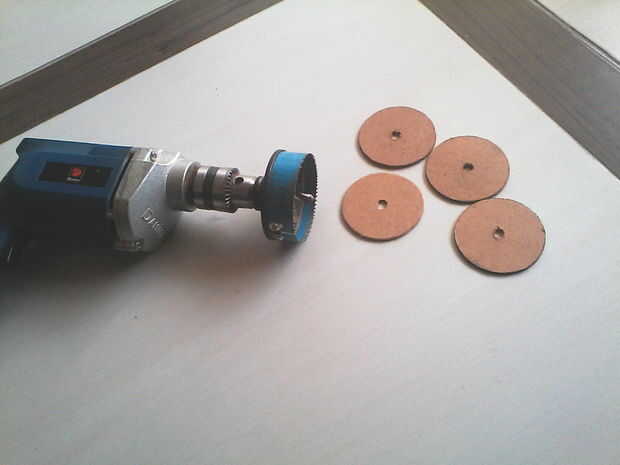

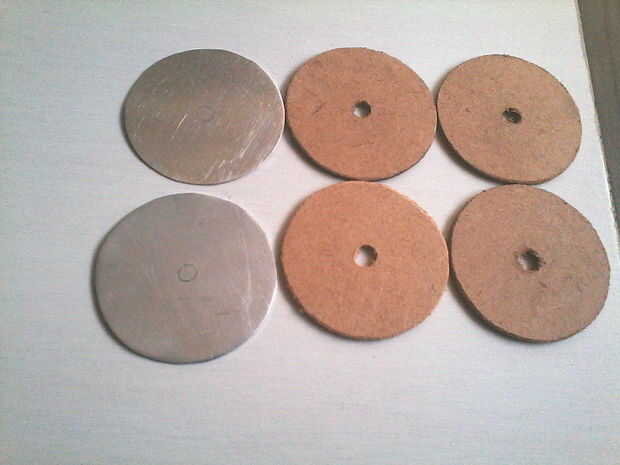

Con cortador de agujeros de 2.5 pulgadas, cortar cuatro círculos y dos hojas de aluminio
o alternativamente Utilice tijeras de hoja de aluminio y placa MDF corte.

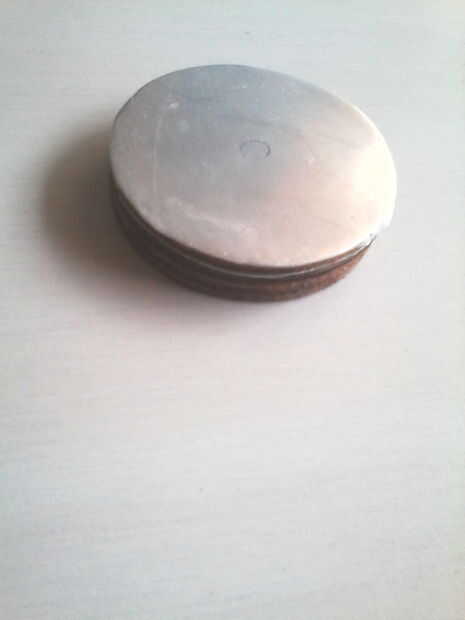

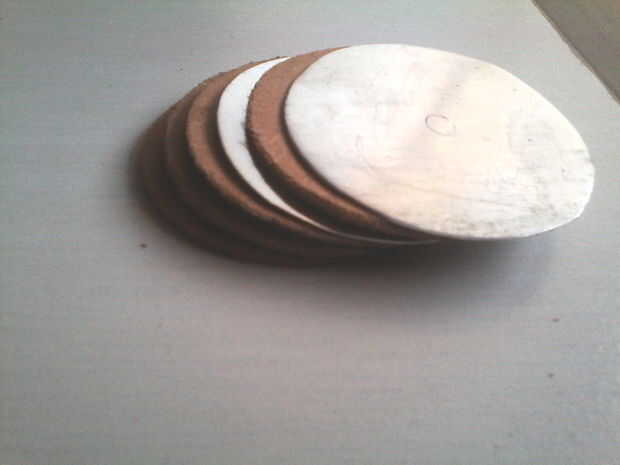

Unirse a ellos como se muestra en la imagen, es decir, capa por capa.

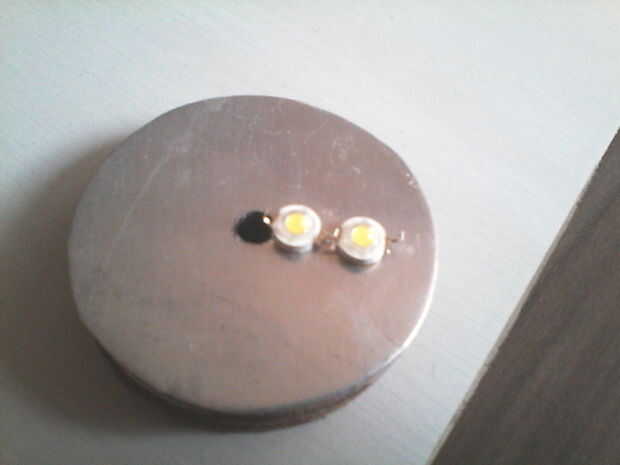

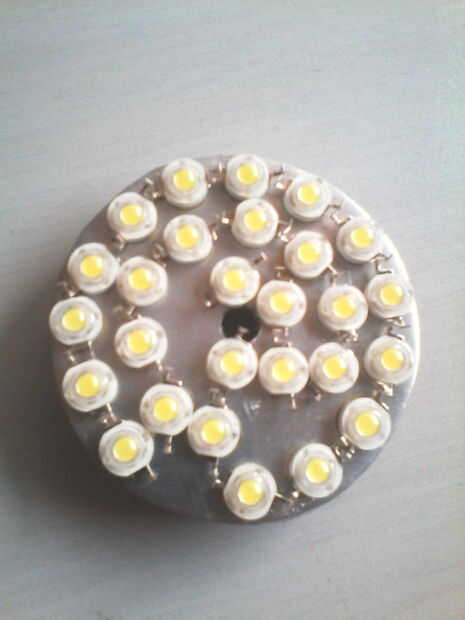

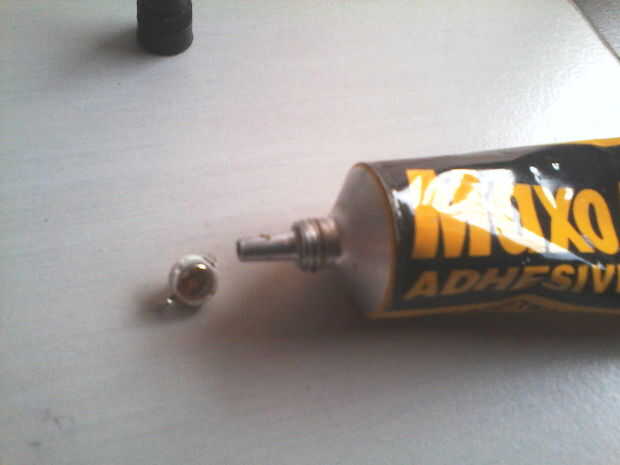

Después de que tomar de LED y doblar su ánodo y el cátodo terminal a atmost 90° para evitar cortocircuito con disipador de calor y les trata de tal manera que forman un círculo y también su terminal positivo y negativo alrededor del agujero del disipador térmico. Aplicar pasta de soldadura y soldadura de que todas las series LEDs de moda si están lejos de uno a colocar los pernos de corte de componentes para hacer la conexión. Evite cualquier contacto de la soldadura con disipador de calor.

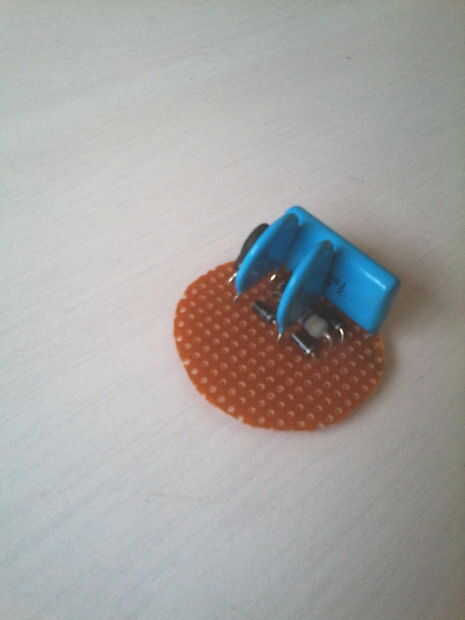

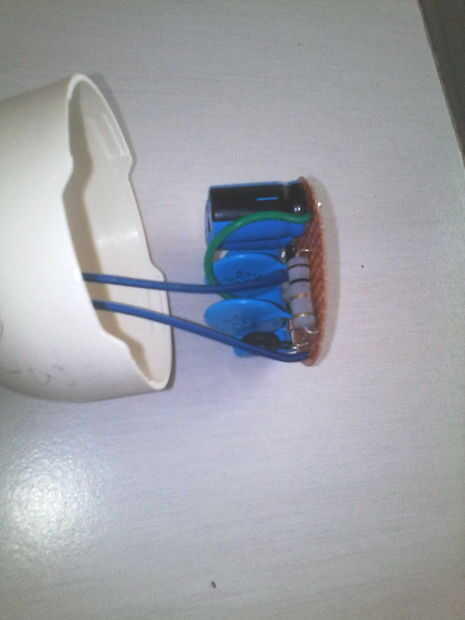

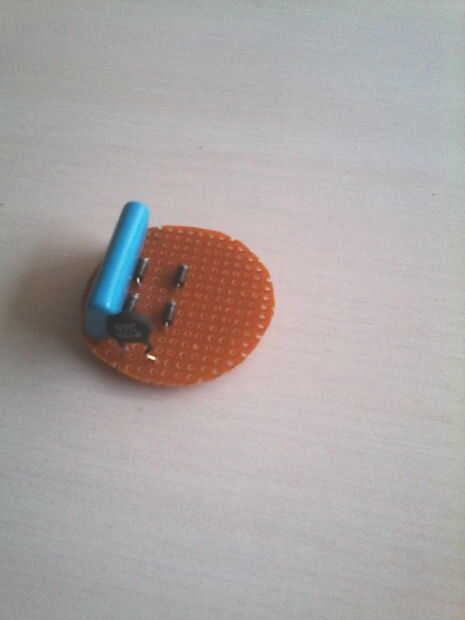

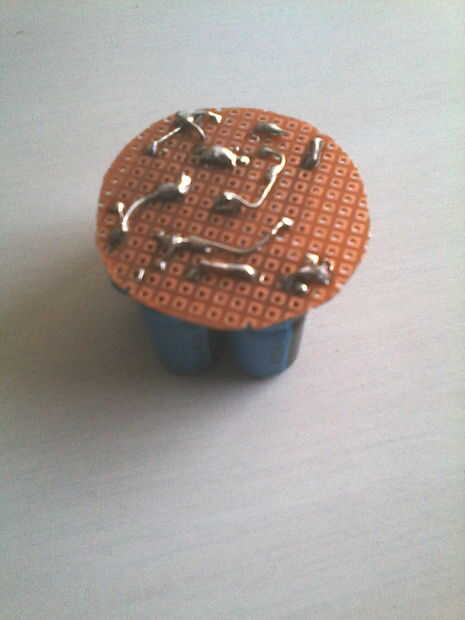

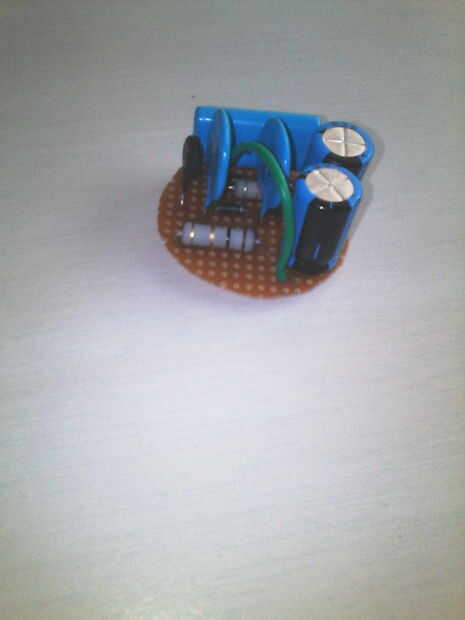

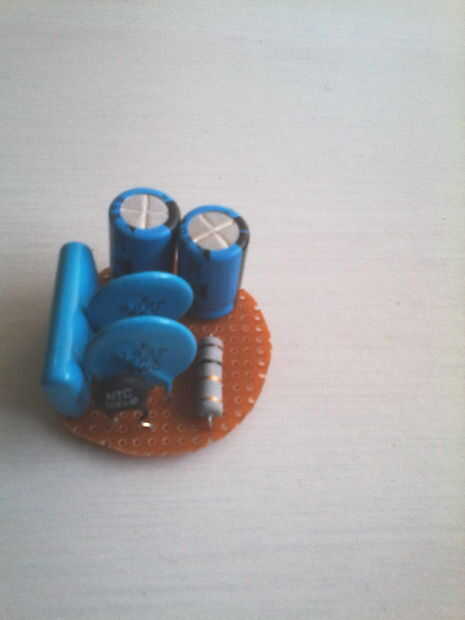

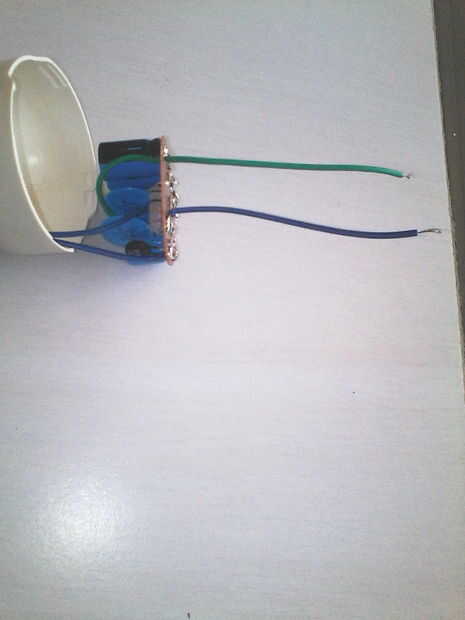

Construcción de circuito 2).

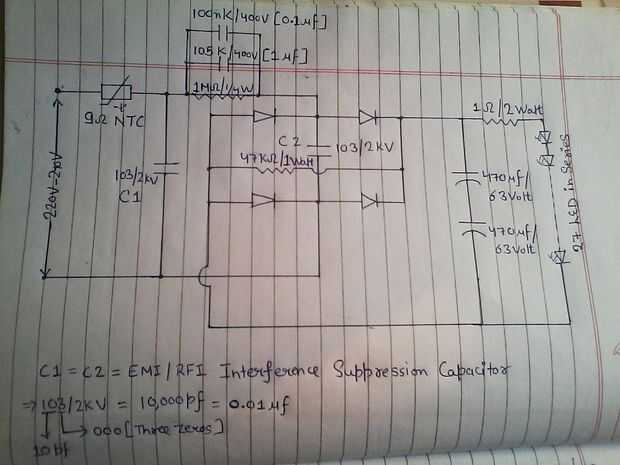

Seguir el circuito y el cuadro cuidadosamente para la referencia.
En este circuito se coloca un cable puente entre condensador neagtive terminal y puente rectificador para la simplicidad.

Aviso---
No toque el circuito en condición ON, esto le da un golpe mortal.
