Bombilla de LED de 5 vatios (1 / 3 paso)

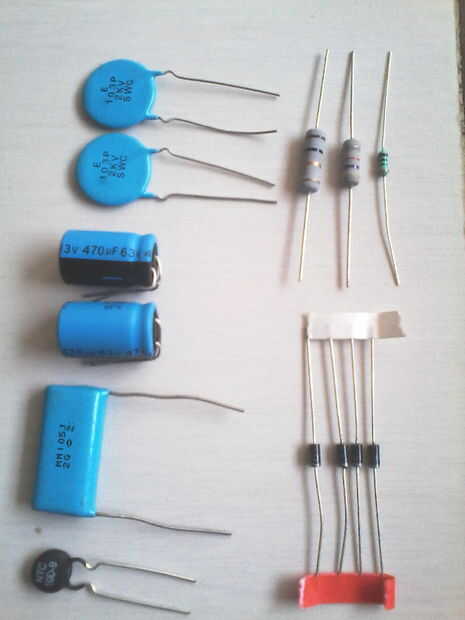

Paso 1: Componentes y su propósito

Condensador de poliester metalizado de 1)

1 uf/250 Volt(105K),
Volt(104K) .1uf/250
Juntos son capaces de proporcionar corriente a circuito aprox. 85mA.
Estos se utilizan en paralelo para la adquisición de 5 vatios de salida.

2) condensador de supresión de ruido

M 103 o 103 K X1, Y2 (.01uf)
Tensión nominal debe ser de más de 250 Volt.Here 2 KV nominal se utiliza.
El propósito de usar este componente es a bajar por las señales de alta frecuencia generadas por el circuito sí mismo y elimina el zumbido en el condensador de poliester metalizado.

3) negativo temperatura coeficiente (NTC) protección termistor.

D 10-9 ohmio Ntc se utiliza como ICL (limitación de corriente de la avalancha).
Es económico en comparación de la resistencia de descarga de energía.
Es la resistencia disminuye con el aumento de temperatura. En operación inicialmente proporciona cierta resistencia y después de que la insignificante resistencia es ofrecida por NTC.

4) condensador electrolítico

Como alternativa utilizar el condensador de 100uf/100 V.
Debido a la disponibilidad local, dos 470 uf/63 V condensador son conneced en serie, por lo que su voltaje se convierte en dobles y capacidad de filteration semienterrados justo según regla de la serie del condensador.
Esta combinación en serie es equivalente a 235 uf/126 V.

5) resistencia de descarga

a.) 47 kilo ohmios resistencia de 1 o 1/2 vatios es responsable de la rápida absorción de la carga en el condensador electrolítico cuando el interruptor está apagado.
Descarga Cap valor es elegido de fórmula constante de tiempo R-C.

b.) 1 Mega Ohm 1/4 watt se utiliza para cap de poliester metalizado.

6) resistencia en serie

Ohm 1/2 Watt
Para evitar los cortos circuitos de LED cuando se pasa por alto el aumento de la carga, esta resistencia watt 2 gotas contra sobretensiones a través de ella antes de ir a la carga. Así garantiza la seguridad de la carga en este tipo de condiciones.

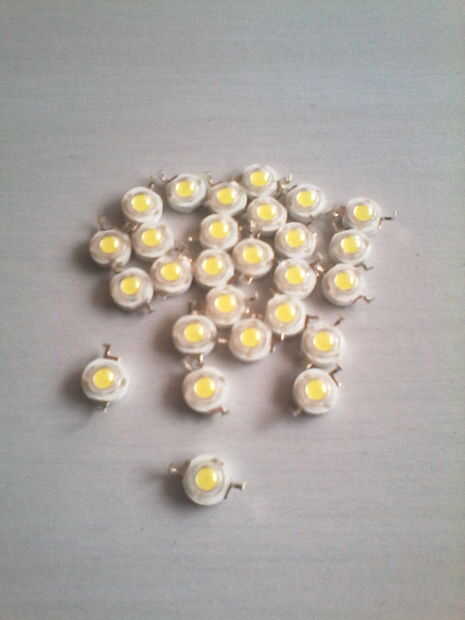

7) 27 x 1 vatio Led

Adhesivo de uso en la parte posterior de led y coloque directamente sobre la hoja de aluminio de calibre unos 24 de espesor.

8) diodo propósito general

1N4007 es el diodo más comun (1000 voltios/1 Amp) que rectificador de puente de onda completa de formas y proporciona eficacia de 80% en comparación de la mitad del puente rectificador.
