Bocinas USB altavoces en Portable de la batería! (3 / 6 paso)

Paso 3: La soldadura todos juntos

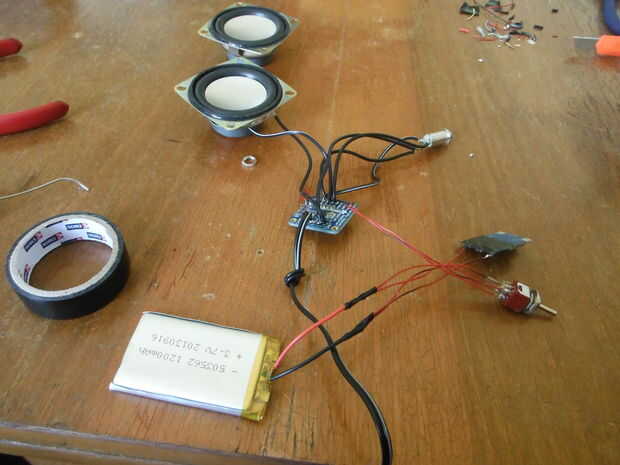

Ahora, basta con soldar todos los componentes entre sí. Asegúrese de dejar suficiente cable adicional para hacer un poco más fácil para ti cuando estás pegando las piezas en más tarde.

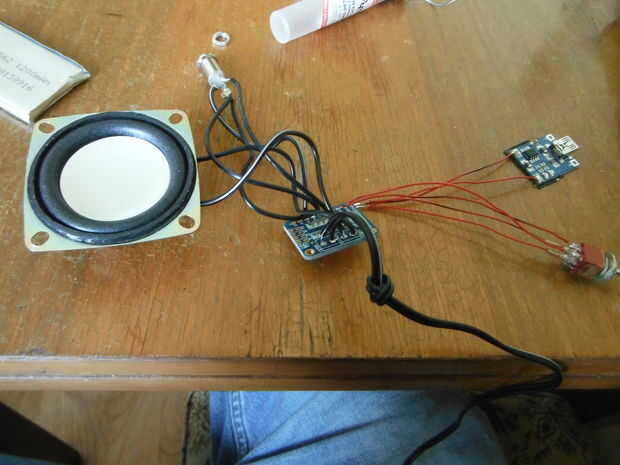

Soldar el conector de tierra de su toma de 3,5 mm para el terminal de tierra de tu amplificador. Suelde los terminales izquierdos y derecho de su toma de la 'L' y terminales de entrada de 'R' del amplificador.

La soldadura de los cables de altavoz a los terminales de salida de 'L' y 'R' del amplificador.

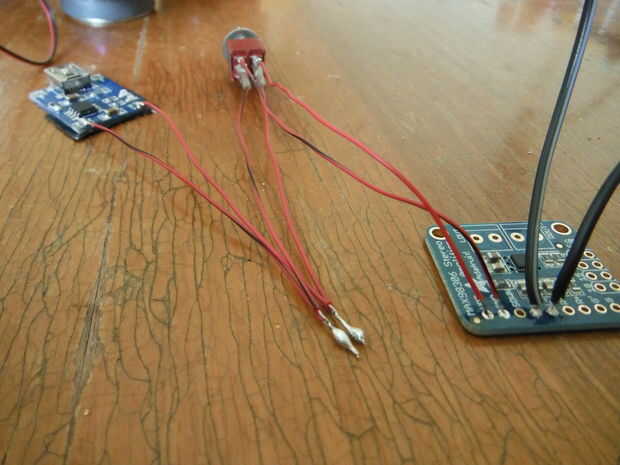

Ahora, dependiendo de la configuración de batería, esta parte puede ser un poco diferente. Desde que usé una batería LiPo y cargador, alambré el cargador y la batería a un terminal del interruptor y luego la otra terminal del interruptor para el amplificador. De esta manera los altavoces pueden ser encendido o apagado mientras se carga.

Pido disculpas por la falta de fotos de este paso. Si revisas mi sistema de altavoz lata Altoids Instructable, la configuración es muy similar a la y tiene un esquema detallado con muchas fotos.
