BME BAC de 3300 metros (4 / 8 paso)

Paso 4: Sensor de Alcohol MQ-3B

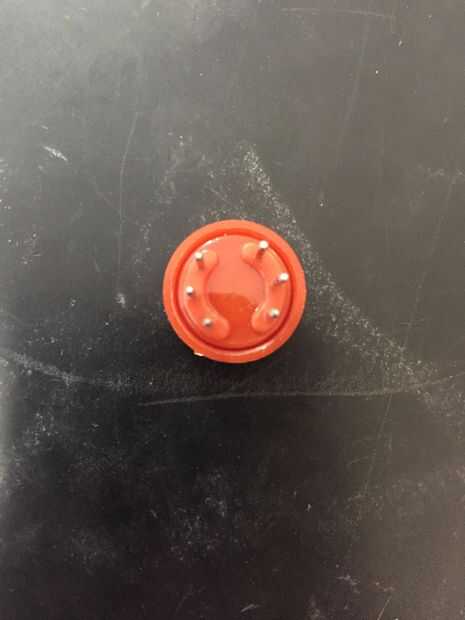

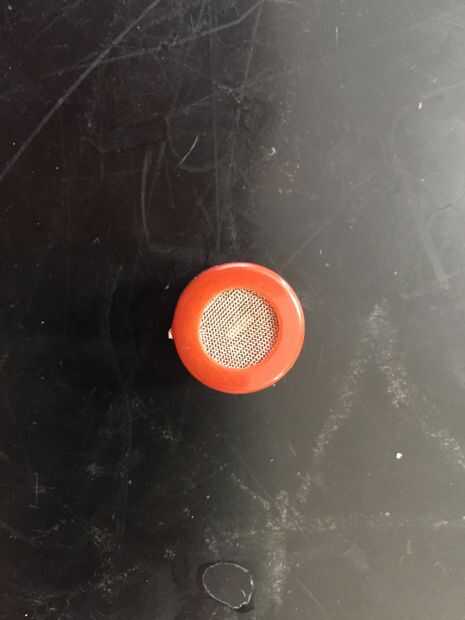

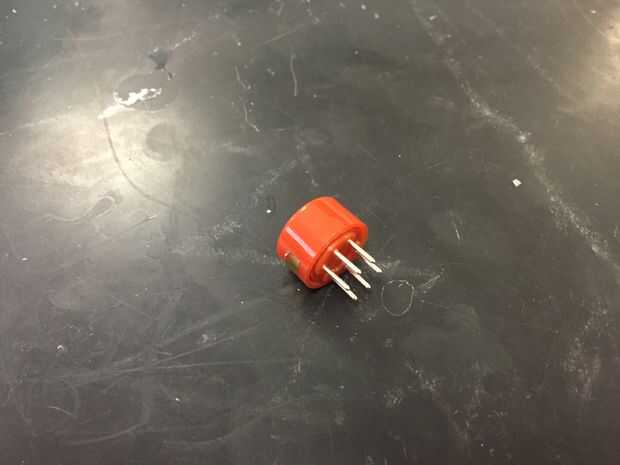

El Sensor de Alcohol MQ-3B fue adquirido a través de SparkFun y tiene 6 pines. Pines 2 y 5, las clavijas de medianas a cada lado, corresponden a la resistencia interna del sensor. Los pines 1 y 3 conectan la resistencia de carga mientras los pines 4 y 6 se conectan al voltaje de entrada. Utilizamos 5 V DC para alimentar el circuito y la resistencia interna. Este sensor puede detectar concentraciones de gas entre 50 y 500 ppm en el aire que corresponde a BACs entre 0,02 y 0, 24.

Cómo funciona: a medida que aumenta la concentración de gas, la resistencia del sensor disminuye linealmente. El material sensible que se compone de la resistencia sensor es óxido de estaño (II). Este material tiene una conductividad que cambia con la pureza del aire a que están expuestos. En aire limpio el óxido de estaño (II) tiene una baja conductividad y por lo tanto una alta resistencia. A medida que aumenta la concentración de alcohol en el aire, el aire es menos puro y aumenta la conductividad del óxido de estaño (II), que conduce a una disminución en la resistencia interna del sensor del transductor. Debido a la configuración de este sensor, el MQ-3B debe conectarse la tensión de calefacción durante 48 horas antes de su uso para asegurar la estabilidad y correcto funcionamiento.

El sensor mantiene algunos de los gases de etanol después de una prueba, y así hay un periodo refractario antes de que el dispositivo se restablece y puede ser utilizado otra vez confiablemente. Este tiempo de espera es de un par de minutos.
