Bluetooth policía Faro (6 / 10 paso)

Paso 6: Sketch de Arduino

Este paso debe completarse antes de integrar el haba en el faro.

Cómo funciona el bosquejo

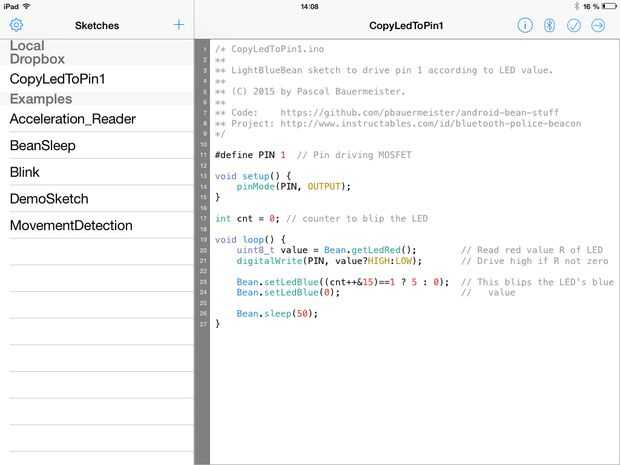

Queremos que el grano para conducir lo MOSFET según el estado del LED RGB. El bosquejo (mostrado arriba) hace el truco y al mismo tiempo, emite blips azul, para indicar que se está ejecutando.

Vamos a instalar el bosquejo

1) obtener el archivo de dibujo

Descargar última versión de sketch (archivoCopyLedToPin1.ino ) del proyecto en Github.

Si ha instalado un bosquejo en un grano de antes, puede omitir el resto de este paso.

2) programa en la haba

Hay varias formas para cargar un dibujo en un Bean.

Mi recomendado: unos confían en el dispositivo móvil, que se supone que tiene BLE de todos modos, para poder operar el grano más adelante.

Otro método (que no probé) utiliza el IDE de Arduino en un ordenador y necesita el equipo que BLE disponible.

2a variante) Use su teléfono Android BLE

i. obtener el bosquejo en el teléfono: Copie el archivo de dibujo (obtenidos en 1. arriba) a sdcard del teléfono (visible en su computadora vía el USB).

II. instalar la aplicación Loader de haba en el teléfono: empezar a Google Play y buscar beanloader (sin espacio).

III. Inicie la aplicación del cargador de la haba, localizar el dibujo como un archivo en la sdcard (en /storage/sdcard0 o 1 para tarjeta SD interna y externa respectivamente) y enviarlo a la haba:
-Haga clic en el icono Bluetooth y seleccione querido haba, de superior derecha
-Subir al frijol.

Variante 2b) utiliza tu iPhone / iPad

En iOS, puede utilizar Dropbox para transferir el boceto:

i. copiar el archivo de dibujo (obtenido en A. arriba) en la carpeta de Dropbox de tu ordenador como:
Aplicaciones/frijol Loader/CopyLedToPin1/CopyLedToPin1.ino
(favor de tener estos 3 niveles de subcarpetas, Que cargador de aplicaciones/frijol/CopyLedToPin1 creado en la carpeta de Dropbox).

II. instalar la aplicación Loader haba: iniciar App Store y búsqueda para el cargador de la haba (con un espacio entre).

III. mediante la aplicación de iOS frijol cargador, conecte a su cuenta de Dropbox, luego ubicar el dibujo en la sección de Dropbox y enviarlo a la haba:
-Haga clic en el icono Bluetooth y seleccione querido haba, de superior derecha
-Subir a Bean: -> icono de flecha arriba-derecha.

Uso de la variante 2C) ordenador

Ver http://legacy.punchthrough.com/bean/getting-start...

3) de la alimentación el grano y

Energía y en el grano después de programar el éxito, o entre reintentos. En caso de problemas permanentes, consulte la página http://legacy.punchthrough.com/bean/support/troub... (en particular §Reset el frijol).
