Bluetooth policía Faro (9 / 10 paso)

Paso 9: Integración de haba y Faro

Ahora que el haba tiene su bosquejo programado, y que usted puede controlar desde el teléfono BLE, es hora de integrar el haba en el faro.

0. apagado

Desconecte el faro de su adaptador de corriente, retire las pilas y ponga el interruptor de encendido-apagado * en *.

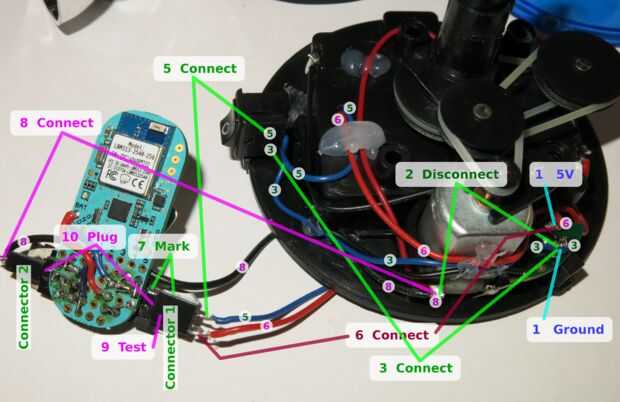

[1] localizar el terreno y 5V

La tierra está conectada al batería del titular (-) Polo. Encontrar un punto de tierra buena para soldar posteriormente.

5V se conecta a la batería del titular de la (+) Polo. Encontrar un punto de 5V buena adecuado para soldar posteriormente.

[2] Desconecte el motor + lámpara de suelo

Localice el cable entre el motor y el suelo.

En medio de este cable debe ser el interruptor on-off.

De esta conexión de la soldadura y mantenga el interruptor para más adelante.

[3] conectar toma de tierra al interruptor on-off

Conectar la tierra situada en 1 a un contacto del interruptor de encendido y apagado.

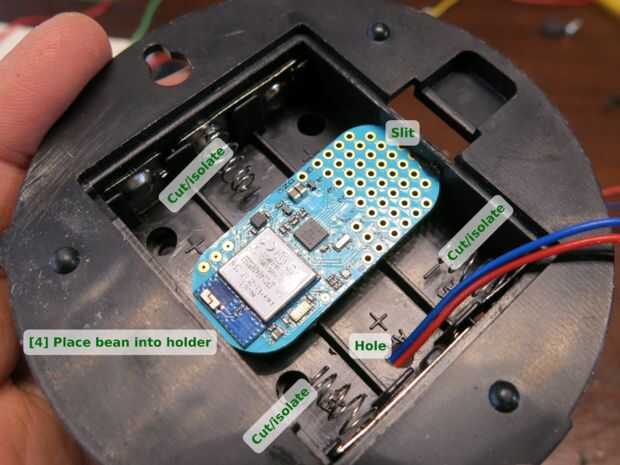

[4] el lugar haba en portapilas

Si es necesario, hacer una hendidura en el portapilas.

Averiguar o hacer agujeros para los cables.

Evaluar la longitud necesaria de los cables (con unos centímetros de margen).

Aislar los contactos del titular de la batería.

Quitar grano de titular.

[5] Conecte tierra del interruptor on-off al conector hembra de 1

Conecte el otro contacto del interruptor en el conector hembra de 1.

[6] conectar 5V conector hembra 1

Conectar 5V conector hembra 1.

[7] conector la marca 1

Marcar el lado del conector 1 para evitar posteriores errores de polaridad.

[8] conectar motor + lámpara conector hembra 2

Conecte el contacto de motor + lámpara encontrada en (2) al conector 2.

[9] prueba de potencia (sin frijoles)

No conecte todavía el grano.

Inserte el conector de 5V y Compruebe la tensión en el conector 1: 5V cuando el interruptor está encendido, 0V cuando el interruptor está apagado.

Compruebe que conector 2 está conectado correctamente al motor (un pitido con el multímetro).
Comprobar que ese conector 2 se mantiene en 0V sea cual sea la posición del interruptor.

[10] haba de conectar y probar MOSFET

Enchufe conector 1 a su homólogo masculino en el grano. Tenga en cuenta la polaridad. Encienda el interruptor. LED del grano debe ir en un rato corto.

Gire el grano encendido vía el Android Gadgets de haba o iOS apps de azul claro, como se describe antes. Con un ohmímetro, verifique si el circuito está abierto entre la tierra y el conector 2 (drain MOSFET):
-Cuando Bean LED está apagado: circuito está abierto.
-Cuando Bean el LED está encendido: se cierra el circuito.

Enchufe conector 2 su contraparte masculino en el grano. Operar la aplicación iOS o Android; el faro motor y la lámpara deben ser debidamente controladas.

11. hacer el agujero en la tapa de la batería

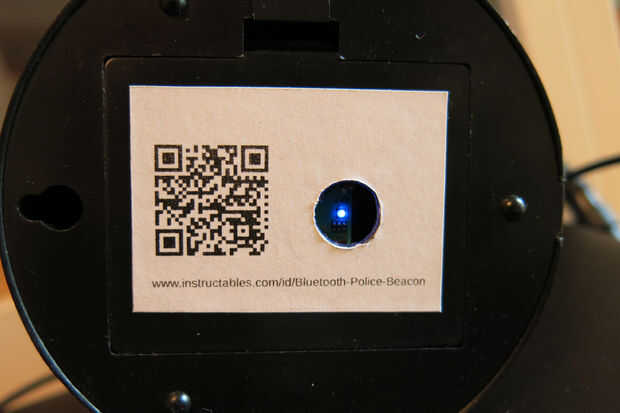

Hacer un agujero en la tapa, colocado para que puedan ver la haba conducido, que es importante para el control.

Lugar haba en soporte de la batería, cierre la tapa.

Hecho!
