Paso 7: Ajuste de radiador pasivo
Hay más de una forma de diseño de altavoces. Si tenemos en los controladores de parámetros Thiele/Small, sería posible calcular el tamaño del recinto y Puerto dimensiones con cualquiera de las gratis calculadoras de caja de altavoz. Esa información no está disponible, estoy usando el TLAR (que se ve sobre derecho) método. Elegí una caja que parecía de un tamaño razonable y funciona.

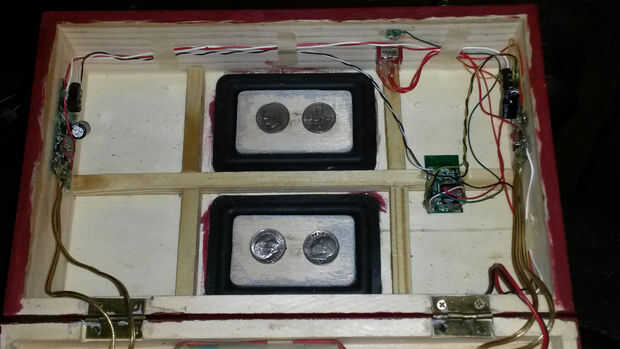

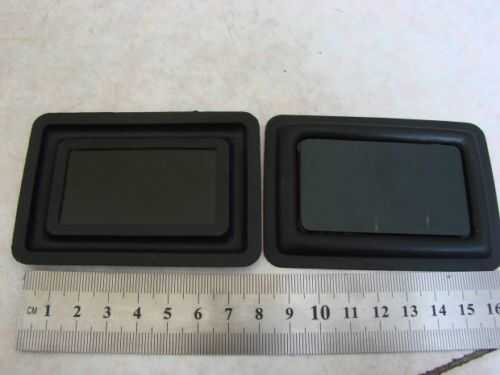

Mencioné anteriormente que los radiadores pasivos que elegí eran demasiado pesados. La placa metálica pesa unos 32g. Resulta en la frecuencia resonante está demasiado bajo. He quitado las chapas y reemplazados con madera ligera que pesa 5g. Trajo la resonancia del PR hasta una frecuencia utilizable. Solía epoxy de 5 minutos colocar las placas y Monte el PR en el cuadro.
Antes de templar, me gustaría explicar una teoría de diseño de altavoces en términos simples.
- Todos los altavoces convencionales tienen una frecuencia resonante. Si toca en él como un tambor, es la frecuencia que se producirán. La salida de sonido es generalmente más alta en resonancia y luego cae por debajo de la resonancia. Altavoces más grandes suelen tienen una menor resonancia.
- Poner un altavoz en una caja provoca su resonancia. Una caja más pequeña provoca más de uno grande.
- Un radiador pasivo tiene su propia resonancia, también afectado por el cuadro. Agregando el peso bajará esa resonancia.
- Un radiador pasivo debajo de resonancia del altavoz puede ampliar o potenciar la respuesta de baja frecuencia.
Ahora para la afinación. Usted necesitará varias herramientas para generar y medir las frecuencias de prueba. Yo uso El tono PA, Bajo probadory Generador de funciones para Android. También necesita un analizador de tiempo real como el Analizador Visual y un micrófono para el ordenador, a menos que realmente sepa lo que estás escuchando para. Iré sobre eso más adelante.

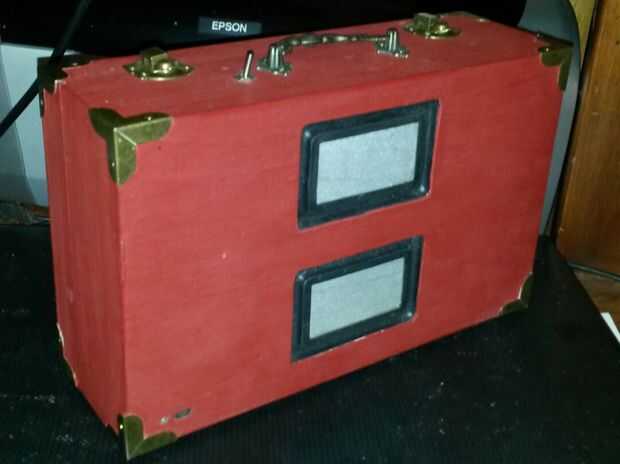

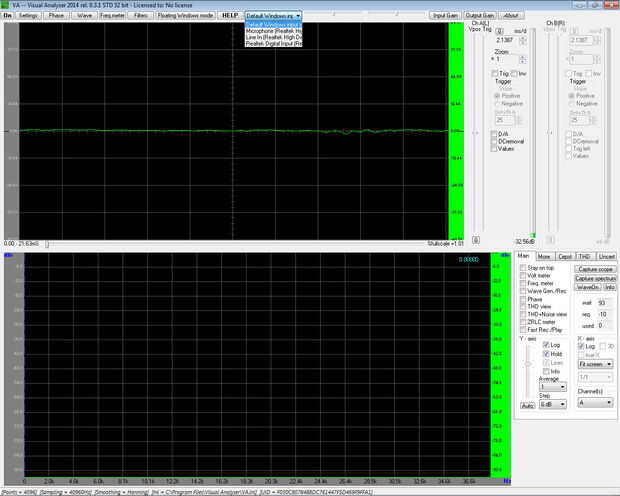

Ahora que tienes todas las aplicaciones instaladas y funcionando, abra Visual Analyzer. Usted necesitará seleccionar el micrófono como"entrada" en la parte superior y marque la casilla "hold" en la pestaña "principal" en la esquina inferior derecha.
A continuación, lleve el generador de funciones en su teléfono. En el "Barrido" box set "Inicio" a 20Hz, "STOP" a 500Hz y el "Tiempo" a 30 seg.
Para realizar la medición, mantenga el micrófono a 1cm del altavoz. Haga clic en la casilla "ON" en el analizador Visual y luego la casilla "OUT" en el generador de funciones. Debe escuchar un bajo a alto barrido y tiene una gráfica en la pantalla del ordenador. Ahora haga clic en "OFF" en el analizador Visual y "OUT" en el generador de funciones. Haga clic derecho sobre el gráfico para guardarlo. Ahora hacer lo mismo con el radiador pasivo.

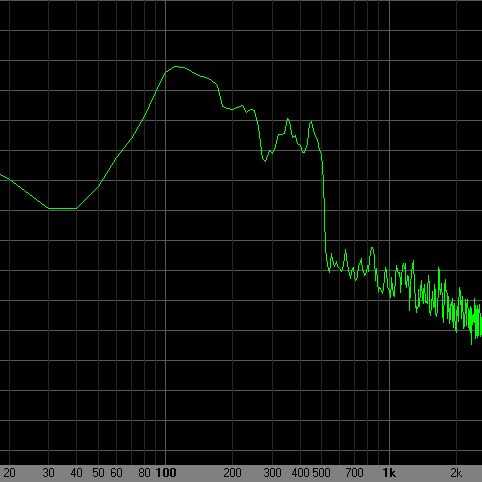

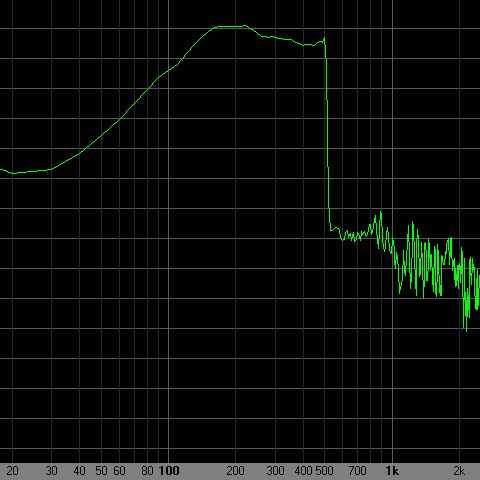

El punto más alto en el gráfico indica la resonancia. Esto debe ser alrededor de 200Hz para estos altavoces y 100Hz para la PR. Si los altavoces resuenan más bajo, el PR puede ajustarse más bajo. Puesto que el PR es impulsado indirectamente por los altavoces, disminuirá la salida de resonancia o "boost" con frecuencia.

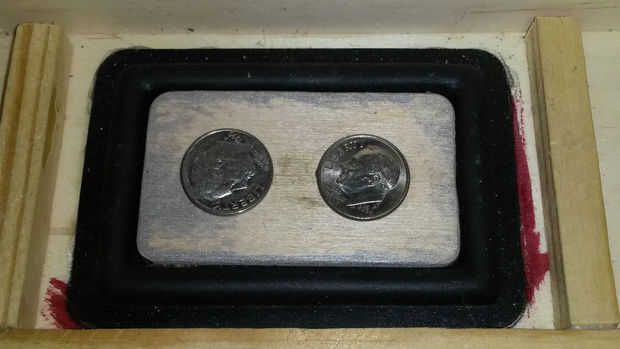

Ojala, usted encontrará que la resonancia de PR es donde usted lo desee o superior. Si es demasiado alta, añadir peso al PR para bajarlo. He usado monedas aseguradas con masilla pegajosa. Tengo dimes de 2 en cada radiador pasivo. Si sólo tuviera un PR, una moneda daría lugar a la misma frecuencia resonante.
Existe una comprobación más útil en PR de afinación. Si tienes buen oído, podría ser el único método que necesita. Abierto bajo el probador en el teléfono que está conectado al altavoz. Jugar un tono de 50Hz a volumen medio. Lleve lentamente la frecuencia hasta que oiga bien. Es probablemente alrededor de 70 Hz. Coloque un dedo en el radiador pasivo para que no vibre. Tenga en cuenta si el volumen aumenta o disminuye cuando se lleva a cabo todavía. Probablemente sonará más fuerte cuando se llevó a cabo. Seguir aumentando la frecuencia hasta que comience a sonar más fuerte con el PR gratis. También vibrará contra su dedo si usted sostiene suavemente contra él. Esto podría ser alrededor de 100 Hz. continuar aumentando la frecuencia hasta tenencia el PR no importa. Que podría ser alrededor 140 Hz. Felicidades, usted acaba de encontrar la gama de frecuencias que están siendo ayudados por su radiador pasivo. Si no te gusta, sabes cómo cambiarlo.
